Câblage V10 et définition du panneau

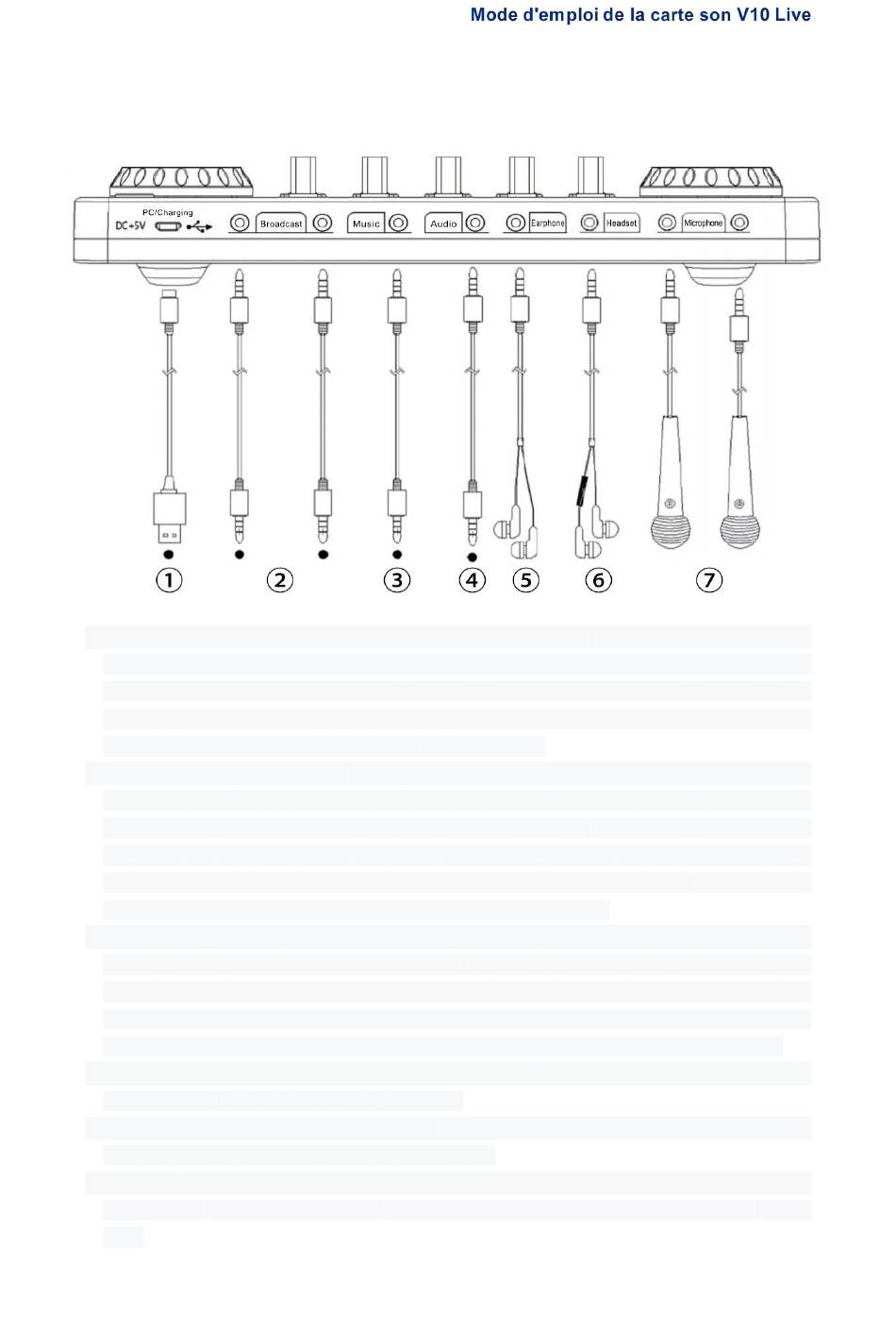

3.1 Schéma de câblage de la carte son V10 Live
①PC/Charging: Entrée CC + 5 V ; Port OTG ; Utilisé pour la transmission de données ;
Également utilisé comme interface de diffusion en direct sur ordinateur et interface
d'accompagnement informatique ; Le V10 sert de console audio externe pour
l'ordinateur, l'ordinateur portable, le smartphone et la tablette lors de la diffusion en
direct, de l'enregistrement ou du chant sur l'ordinateur.
②Broadcast: Le son traité peut être émis vers le smartphone, la tablette PC ou d'autres
appareils avec un câble TRRS de 3,5 mm. Peut diffuser en direct sur plusieurs
plates-formes en même temps. Peut être connecté à la prise microphone de l'ordinateur
de bureau ou à la prise audio 3,5 mm de l'ordinateur portable lors de l'utilisation de la
diffusion en direct sur PC. Si vous utilisez l'iPhone pour la diffusion en direct, veuillez
utiliser un adaptateur 3,5 mm vers Lightning (mais non inclus).
③Music: Port d'entrée d'accompagnement musical ; Connectez une source audio
externe ou des appareils à la console audio via un câble audio TRRS de 3,5 mm, pour
écouter de la musique pendant la diffusion en direct ou la production audio. Lors de
l'entrée de musique, il peut être connecté à la prise casque du smartphone, à la prise
casque de l'ordinateur de bureau ou à la prise jack 3,5 mm de l'ordinateur portable..
④Audio: Port de sortie 3,5 mm ; Connectez un périphérique de lecture audio tel que des
haut-parleurs ou des écouteurs de moniteur.
⑤Earphone: Port de sortie 3,5 mm ; Prise d'écouteur de moniteur, utilisée pour surveiller
tous les sons de la console audio en temps réel.
⑥Headset: Port 3,5 mm ; Utilisé pour l'entrée sonore d'un casque avec fonction
microphone. ÉGALEMENT utilisé pour surveiller le son de la console audio en temps
réel..
