5. Définition de l'interface
5.1 Interface Ethernet 10/100/1000Base-TX :
Ce commutateur réseau offre une auto-identification MDI/MDI-X avec
prise en charge des câbles droits et croisés sur tous les ports
10/100/1000Base-TX. En utilisation, le port Ethernet du commutateur
peut être connecté à d'autres périphériques terminaux Ethernet par le
biais de câbles réseau (droits ou croisés). Veuillez utiliser une paire

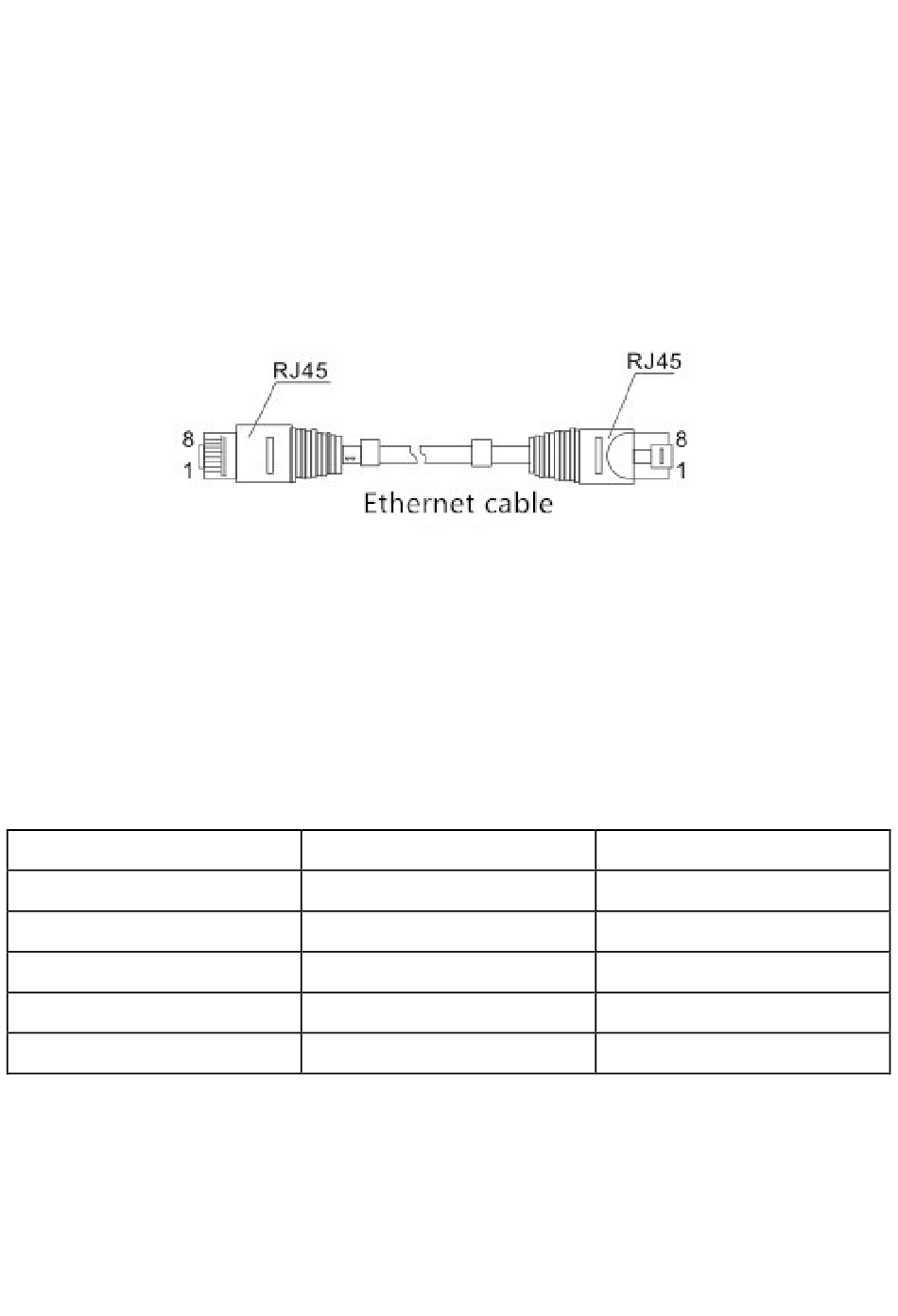

torsadée blindée de catégorie 5. La définition des broches du port
Ethernet est présentée dans la figure suivante :
Le port RJ45 prend en charge automatiquement la fonction MDI/MDI-
X, vous pouvez utiliser une ligne droite pour vous connecter au PC ou
au serveur, vous connecter à d'autres commutateurs ou hubs. Dans la
ligne directe (MDI), les broches 1, 2, 3, 4, 5, 6, 7, 8 correspondent à la
connexion ; Pour le port MDI-X d'un commutateur ou d'un hub, on
utilise des lignes croisées : 1-3, 2-6, 3-1, 6-2, 4-7, 5-8, 7-4, 8-5. Les
broches 10Base-T/100Base-T (X) sont définies comme suit :
N° de broche
1
2
3
6
4,5,7,8
Remarque : "Tx ±" fait référence aux données envoyées ±, "Rx ±" fait
référence aux données reçues ±, et "-" fait référence aux données non
utilisées.
Signal MDI
TX+
TX-
RX+
RX-
-
6
Signal MDI-X
RX+
RX-
TX+
TX-
-
