Connexion et configuration du module
serveur
Avant de poursuivre l'installation du module serveur, vous devez vérifier que la
connexion au SP est possible. La
serveur et au logiciel ILOM.

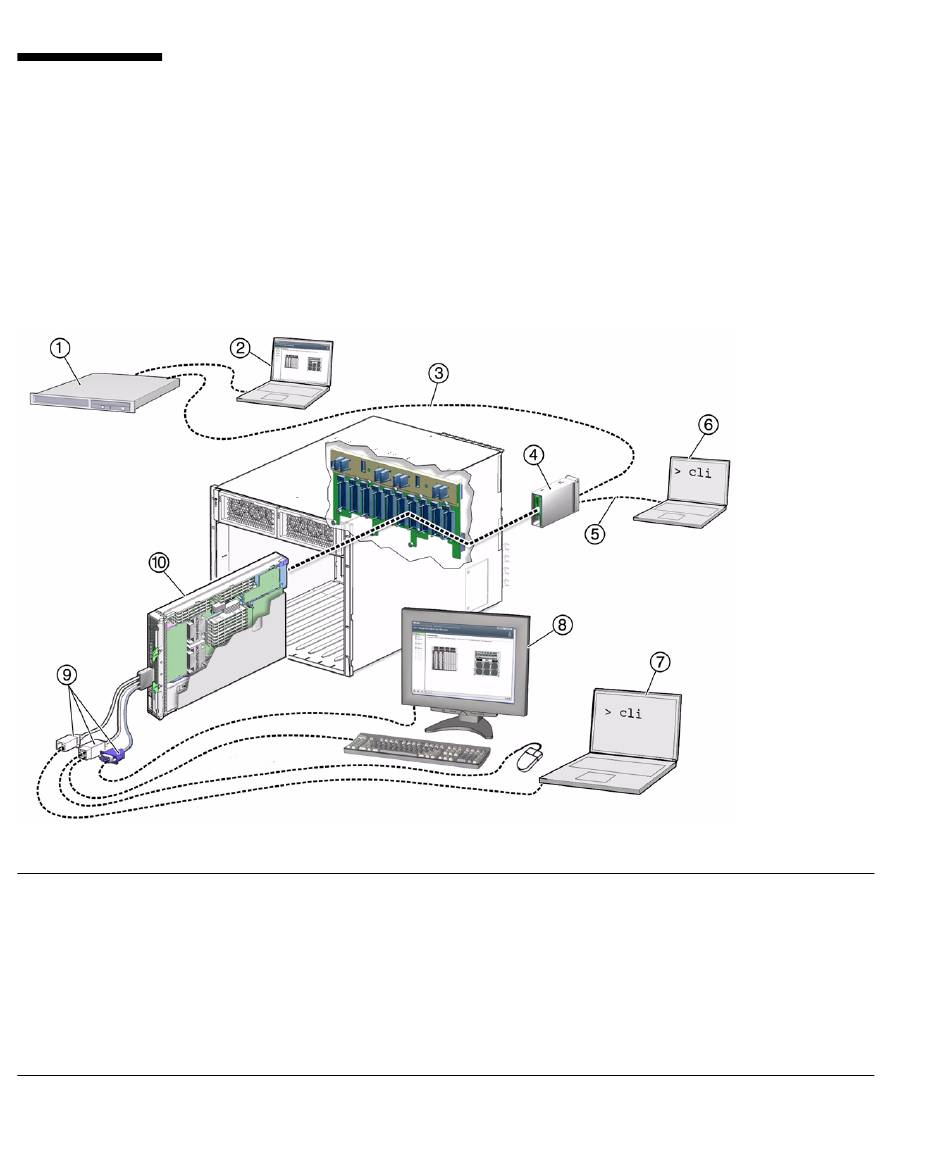

Options de connexion au CMM et au module serveur
FIGURE 2-2
Légende de la figure
1
Serveur (local ou distant)
2
Ordinateur relié au connecteur·Ethernet RJ-45
(fonction KVM distante prise en charge)
3
Câble Ethernet relié au connecteur Ethernet RJ-45
du CMM CMM (NET MGMT 0)
4
CMM doté de deux connecteurs
5
Câble RJ-45 relié au port série CMM (SER MGT)
14
Guide d'installation et d'administration du module serveur Sun Blade T6340 • Décembre 2008
illustre les connexions au SP du module
FIGURE 2-2
6
Ordinateur relié au connecteur série RJ-45 du CMM
7
Ordinateur relié au connecteur série RJ-45 du câble de dongle
8
Clavier, vidéo, écran, souris (fonction KVM locale)
9
Câble de dongle doté d'un câble série RJ-45, de deux
connecteurs USB 2et d'un connecteur à 15 broches HD (VGA)
10 Un module serveur Sun Blade T6340 avec processeur de
service (SP)
