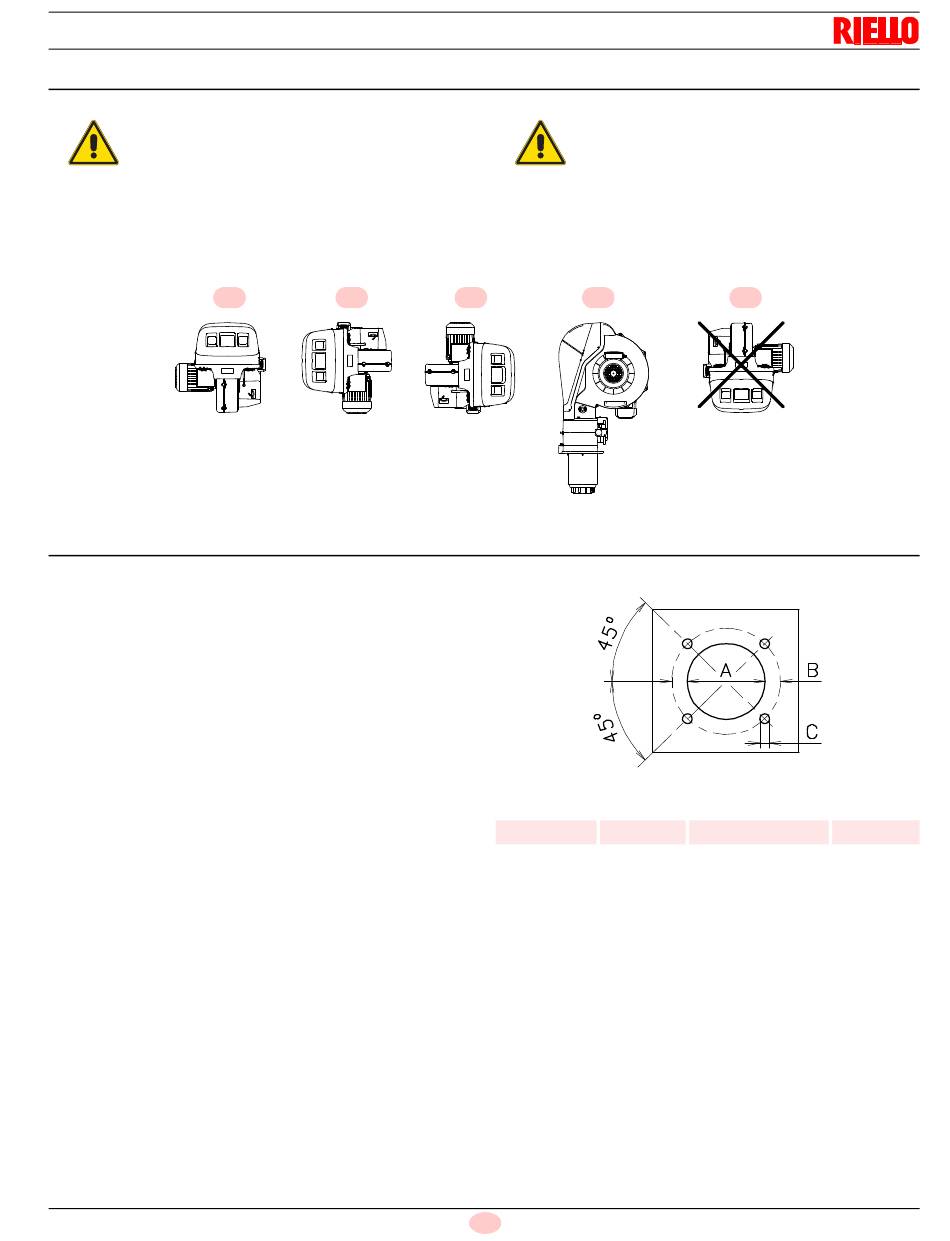

4.4
Position de fonctionnement
➤ Le brûleur est exclusivement prévu pour fonc-
tionner dans les positions 1, 2, 3 et 4 (Fig. 9).
➤ L'installation 1 est conseillée car c'est la seule
ATTENTION
qui permet de réaliser l'entretien comme décrit
ci-dessous dans ce manuel.
➤ Les installations 2, 3 et 4 autorisent le fonction-
nement mais rendent moins aisées les opéra-
tions d'entretien et inspection de la tête de
combustion.
1
D7739
4.5
Préparation de la chaudière
4.5.1
Perçage de la plaque de la chaudière
Effectuer des orifices dans la plaque fermant la chambre de com-
bustion, tel qu'indiqué dans la Fig. 10.
La position des orifices filetés peut se marquer en utilisant l'écran
sur enveloppe isolante thermique fourni avec le brûleur.
➤ En ce qui concerne les chaudières avec carneau frontal 13)
(Fig. 11) ou les chambres avec inversion de flamme, une pro-
tection dans le matériau réfractaire 11 doit être introduite entre
le réfractaire de la chaudière 12) et le conduit de fumée 10).
Cette protection ne doit pas compromettre l'extraction de la
buse.
➤ Pour ce qui est des chaudières avec partie frontale refroidie
par eau, le revêtement réfractaire n'est pas nécessaire 11)-12)
(Fig. 11) sauf si expressément requis par le fabricant de la
chaudière.
Installation
DANGER
2
3
pouces
RS 190/E
17
F
➤ Tout autre positionnement risque de compro-
mettre le bon fonctionnement de l'appareil.
➤ L'installation 5 est interdite pour des raisons de
sécurité.
4
5
A
B
- 14
1
25
9
12
/
/
16
32
Fig. 9
D455
Fig. 10
C
W
1
5
/
/
2
8
Tab. D
