1) Souder les composants et les connecteurs sur les PCB.

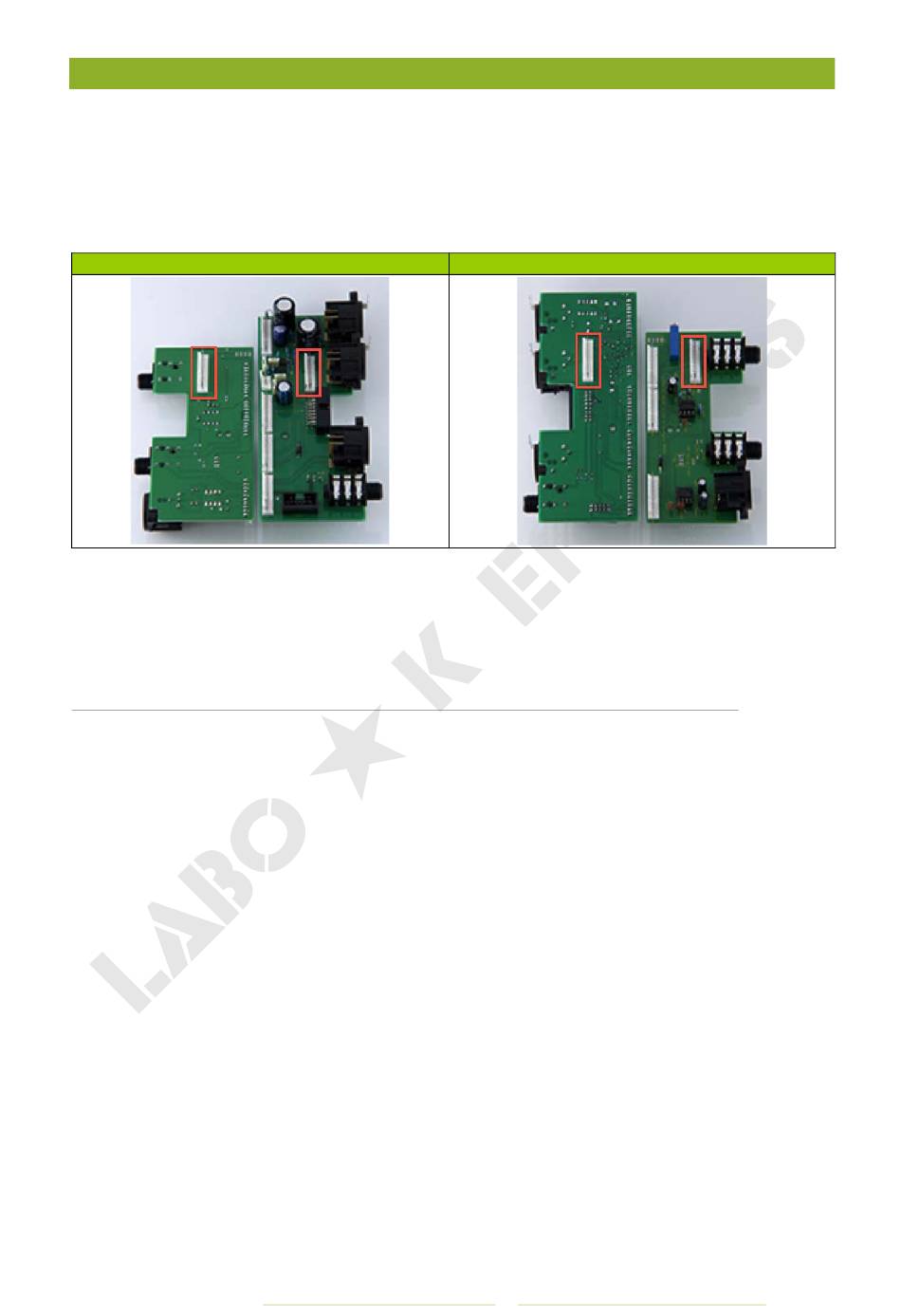

Selon la position des modules Préampli et équaliseur en façade du rack, il faudra
implanter les connecteurs 5 (Carte Préampli) et 4 (carte EQ) comme cela est indiqué ci
dessous.
Préampli-Equaliseur
2) Relier les nappes des modules Input et Equaliseur.
3) Relier le bus PSU à une alimentation +48v, 0V, +16V, -16V et -15V (Logic)
L'utilisation de l'alimentation Labo K Effects Neve V PSU Kit est recommandée..
Le switch « GRP » du module préampli se comportera comme un switch Mute.
Il est possible de linker les modules dynamics en câblant les jumpers de side-chain
comme cela est expliqué plus loin.
Un connecteur permet de relier simplement le kit de signalisation à l'aide d'un câble en
nappe.
Ce connecteur fournit les divers signaux et tensions nécessaires au fonctionnement des
cartes Vumètre, Overload et Gain réduction du kit Labo K Effects Neve V Meter Section.
Le connecteur jack Link compresseur/gate est facultatif. Il permet de linker plusieurs
racks.
