FONCTIONNEMENT, CONFIGURATION, NETTOYAGE ET ENTRETIEN DE LA PIÈCE
À MAIN V-ACTOR HF
NETTOYAGE, ENTRETIEN, RÉVISION

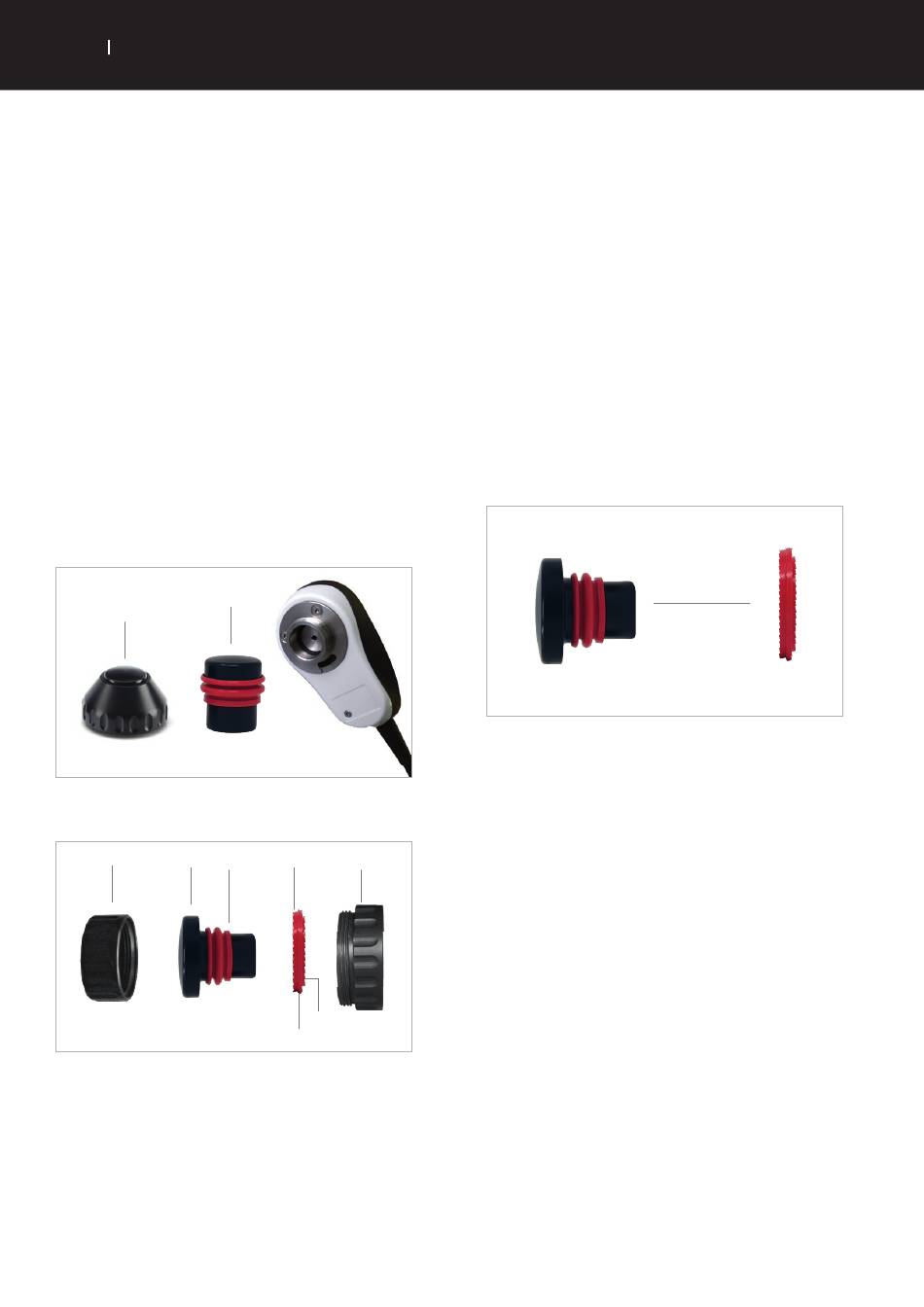

REMPLACEMENT DES TRANSDUCTEURS
DE VIBRATIONS V25 ET V10
• Pour retirer le transducteur de vibrations de 25 mm ou le
transducteur de vibrations sphérique de 10 mm, dévisser le
bouchon à vis du transducteur de vibrations (1) de la pièce
à main et retirer le transducteur de vibrations (2).
• Nettoyer toutes les pièces du transducteur de vibrations
comme décrit à la page 73.
• Laisser le transducteur de vibrations sécher à l'air libre.
• Réassembler le transducteur de vibrations dans l'ordre
inverse.
• Visser manuellement le nouveau transducteur de
vibrations sur la pièce à main.
2
1
V40
1
2
4
1 Bouchon avant
2 Tête du transducteur de vibrations
3 Bague d'étanchéité
4 Élément à ressort
5 Bouchon arrière
6 Coupe
7 Lèvre inférieure
| MANUEL D'UTILISATION INTELECT
3
5
7
6
RPW 2
®
• Pour retirer le transducteur de vibrations V40, dévisser ce
dernier de la pièce à main.
• Dévisser le bouchon à vis du transducteur de vibrations
(1 et 5) et extraire le transducteur de choc.
• Retirer la bague d'étanchéité (3) en l'écartant au niveau du
point de découpe (6).
• Pour le nettoyage, appuyer légèrement sur l'élément
à ressort (4) et éliminer les résidus en dessous. Ne pas
essayer de retirer cette partie du transducteur !
• Nettoyer toutes les pièces du transducteur de vibrations
comme décrit à la page 73 et les laisser sécher à l'air libre.
Lors du réassemblage du V40, il convient de noter que la
bague d'étanchéité est dotée d'une lèvre inférieure (7) qui
doit être orientée vers l'extérieur lors du réassemblage.
• Réassembler le transducteur de vibrations dans l'ordre
inverse.
• S'assurer que le côté lisse de la bague d'étanchéité (3) est
en contact avec la tête du transducteur de vibrations (2).
• Visser manuellement le nouveau transducteur de
vibrations sur la pièce à main.
*V-Actor est une marque déposée de Storz medical AG
