ASSEMBLAGE: SUPPORTS DE FIXATION
• Selon le DETAIL A, fixez le support de goujon au goujon gauche à l'aide de (2) boulons de 3,5" et (2) écrous, EMBALLAGE PREP MJ1,
en prenant note de l'emplacement des orifices.
• Vérifiez l'orientation comme indiqué. Répétez l'opération sur le côté droit.
• Serrez bien les écrous.

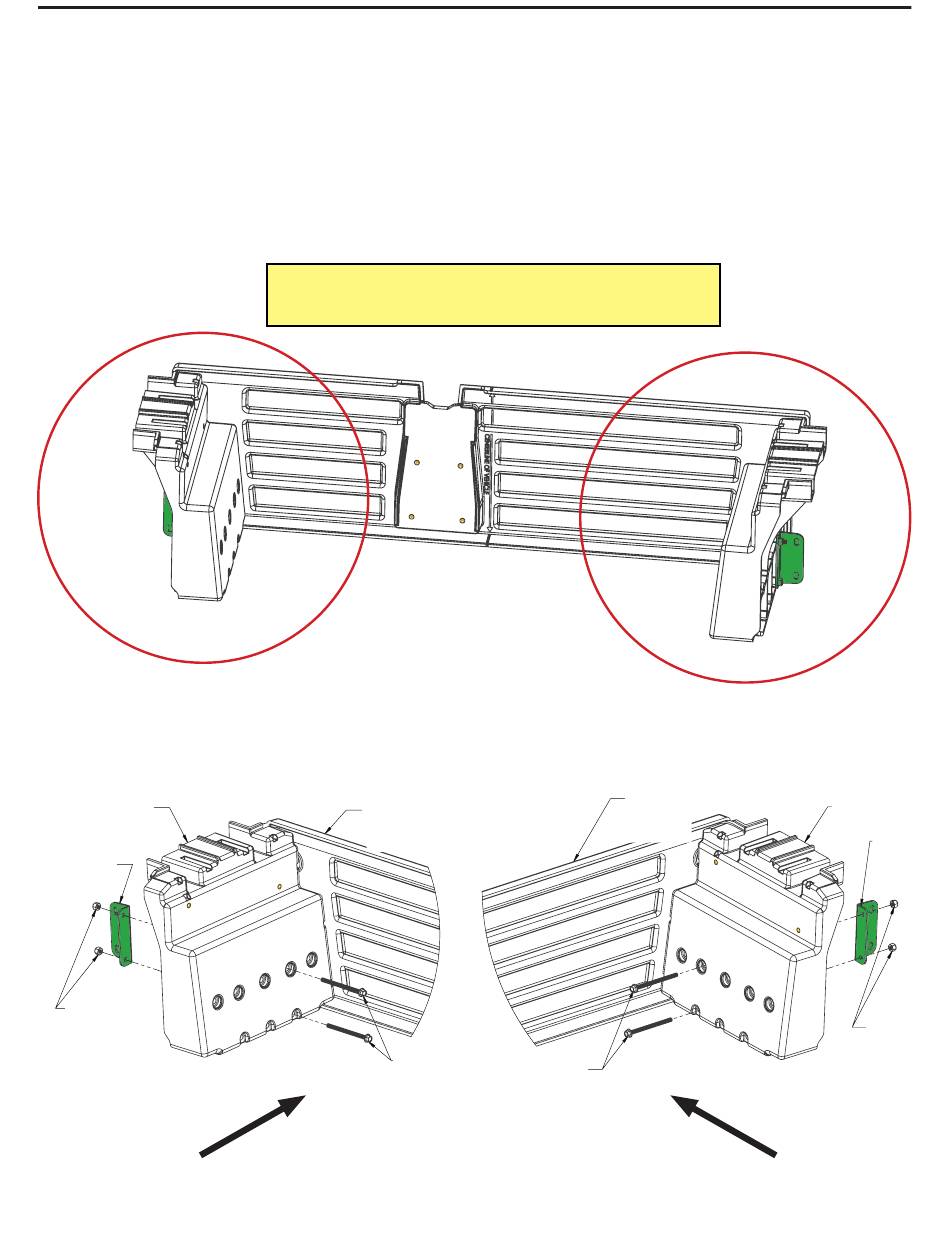

DETAIL A
GOUJON GAUCHE
SUPPORTS
DE GOUJONS
BOULONS
10-2020
www.mopar.com
COUPLE RECOMMANDÉ :
Boulons dans des emballages étiquettés PREP MJ1 - 27 in-lb.
A
COTÉ
CABINE
VERTICAL
CABINE
BOULON
BOULON DE 3,5"
DE 3,5"
B
DÉTAIL B
COTÉ
CABINE
VERTICAL
CABINE
11
GOUJON
DROIT
SUPPORTS
DE
GOUJONS
BOULONS
K6862812
