Vérification Des Raccordements Fil Pilote - DELTA DORE CALYBOX 10 Guide D'installation

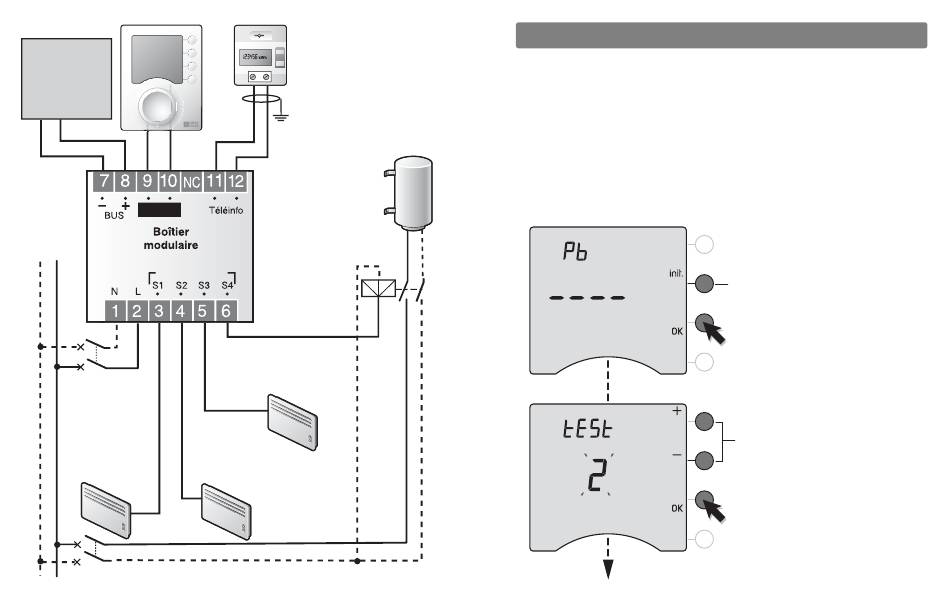

Options
compatibles :
TYWATT 500
MINOR 500
TYPHONE 500
BUS A
230 V
N
L 230 V
100 mA max.
~ 50 Hz
Dispositif de
protection 2 A
impératif
Sortie S1 Sortie S2
Convecteurs Convecteurs
Fil Pilote Fil Pilote
I1 I2
Le fil de continuité
doit obligatoirement
être relié à la terre.
Sortie S4
ECS
Contacteur
jour/nuit
Sortie S3
Convecteurs
Fil Pilote
- 8 -
Vérification des raccordements Fil Pilote
Mettez tous les convecteurs de l'installation sur Confort
(leur réglage de consigne au maximum).
A la mise sous tension, un test d'environ 1 minute 30
vérifie le bon raccordement des sorties.
Si l'affichage reste "normal", c'est qu'il n'y a pas de
problème.
Si un problème existe, le CALYBOX affiche Pb - - - - .
Sortie et relance
du mode test
Lancement du test
sortie par sortie
Choix de la sortie à tester
Validation et démarrage
du test de la sortie choisie
Exemple : test de la sortie 2
- 9 -
