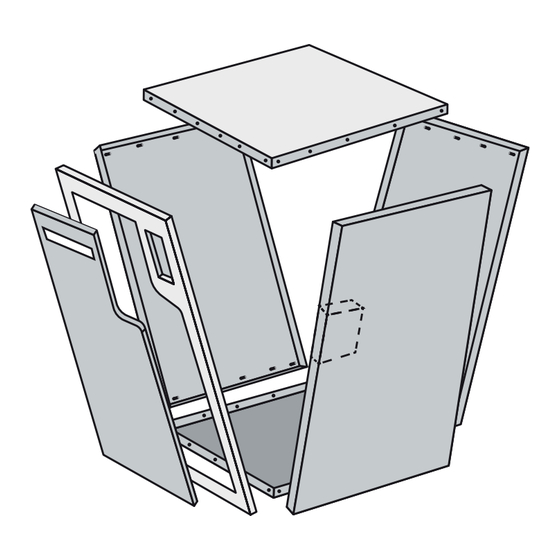

Boks BoksONE Guide De Montage Et D'installation
Table des Matières
Liens rapides
Table des Matières
Manuels Connexes pour Boks BoksONE
Sommaire des Matières pour Boks BoksONE

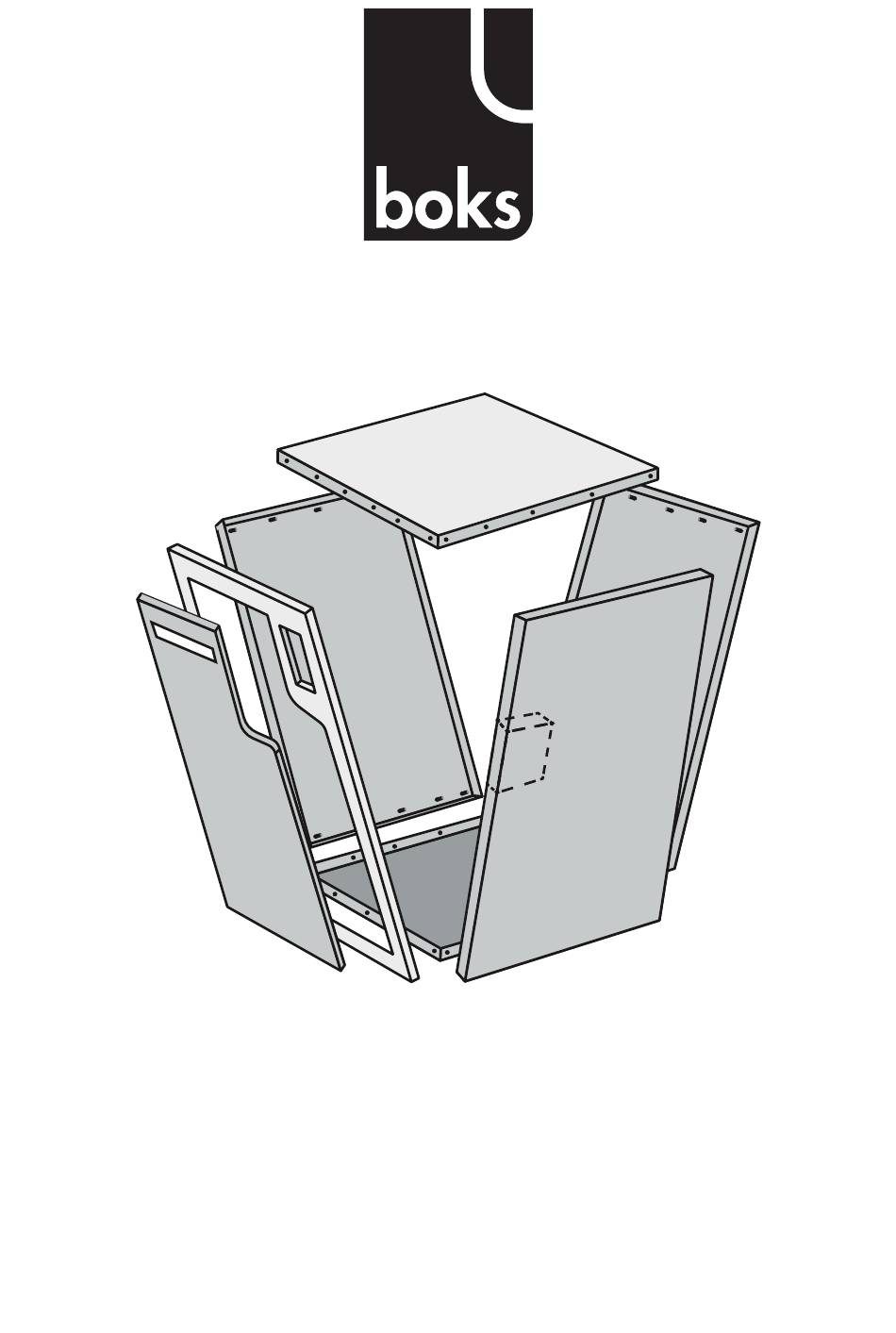

- Page 1 Guide de montage & installation...
-
Page 2: Table Des Matières
Contenu de l’emballage Contenu du kit de montage Outils de montage fournis Conseils de montage Alimentation du clavier Étape 1 Création d’un compte Boks Étape 2 Retrait de la porte Étape 3 Fixation du clavier sur la face avant Étape 4 Fixation du support de serrure sur le flanc droit Étape 5... -
Page 3: Contenu De L'emballage
Contenu de l’emballage Clés 4 trous de fixation 4 trous de fixation Face avant Face arrière Base Porte Toit Flanc gauche Flanc droit Kit de montage (cf. détail du contenu en page suivante Clavier + Piles... -
Page 4: Contenu Du Kit De Montage
Contenu du kit de montage Kit tournevis Embout Embout Manche de tournevis (x1) cruciforme (x1) hexagonal (x1) Flexible (x1) Écrous de fixation des tôles Écrous courts (x8) À utiliser en cas de problème de Écrous standards (x54) longueur sur un goujon Serrure électronique Kit de fixation du filet à... - Page 5 Support et protection de serrure Support de serrure (x1) Cache-serrure (x1) Système d’ouverture mécanique Axe papillon (x1) Came (x1) Kit de fixation murale cf. détails dans le guide d’installation Filet à courrier Crochet de serrure électronique Crochet (x1) Vis (x2) Filet (x1)
-
Page 6: Outils De Montage Fournis
À fixer sur le manche de tournevis ou sur le flexible Flexible de prolongation S’insère entre le manche de tournevis et l’embout hexagonal, afin de pouvoir accéder à tous les écrous à l’intérieur de la Boks, sans avoir à faire de contorsions ! -
Page 7: À Lire Impérativement Avant De Commencer Tout Montage
Respectez les étapes de ce guide sans chercher à en sauter : vous serez amené(e) à passer de la Boks à l’application mobile et inversement, pour une meilleure efficacité et un montage plus sûr Utilisez un écrou court si jamais vous tombez sur un goujon trop court pour être verrouillé... -
Page 8: Étape 1 Alimentation Du Clavier
Étape 1 PIÈCE NÉCESSAIRE Clavier + Piles Alimentation du clavier Déballez le clavier et retirez Insérez les 8 piles AAA le capot en pinçant les deux fournies languettes Refermez le capot en emboîtant d’abord les deux ergots de positionnement... -
Page 9: Étape 2 Création D'un Compte Boks
Création d’un compte Boks Ne sautez pas cette étape : elle est essentielle au bon fonctionnement de votre Boks BOKS : boîte à colis connectée Installez l’application Boks sur votre smartphone Créez votre compte et suivez les instructions dans l’application... -
Page 10: Étape 3 Retrait De La Porte
Étape 3 PIÈCES NÉCESSAIRES Face avant Retrait de la porte Porte Face avant Porte Tirez la goupille vers le bas Tirez la porte vers l’arrière pour la décrocher... -
Page 11: Étape 4 Fixation Du Clavier Sur La Face Avant
Étape 4 PIÈCES NÉCESSAIRES Clavier Fixation du clavier sur la Face avant face avant Tournevis + Embout hexagonal Écrous standards (x4) Intérieur de la face Insérez le clavier par l’intérieur de la face avant (vérifiez que les chiffres du clavier sont dans le bon sens) Placez l’embout hexagonal dans le tournevis et verrouillez le... -
Page 12: Étape 5 Fixation Du Support De Serrure Sur Le Flanc Droit
Étape 5 PIÈCES NÉCESSAIRES Flanc droit Fixation du support de Support de serrure serrure sur le flanc droit Tournevis + Embout hexagonal Écrous standards (x4) Déballez le support de serrure et le cache-serrure Flanc droit Support de serrure Placez le support de serrure sur le flanc droit, échancrure tournée vers l’extérieur Verrouillez le support de serrure à... -
Page 13: Étape 6 Fixation De La Serrure Et Du Cache-Serrure
Étape 6 PIÈCES NÉCESSAIRES Serrure Fixation de la serrure et Cache-serrure du cache-serrure Tournevis + Embout cruciforme Vis longues (x2) + Vis courtes (x3) Réservez les deux rondelles restantes dans le sachet H5 pour l’étape 10 Serrure Vissez la serrure en utilisant l’embout cruciforme et les 2 vis longues Vérifiez que la serrure... -
Page 14: Étape 7 Assemblage De La Base Et De La Face Avant
Face avant Assemblage de la base Base et de la face avant Tournevis + Embout hexagonal Écrous standards (x4) Si vous comptez fixer votre Boks au sol, Face avant utilisez la face pour marquer les points de perçage avant de l’assembler... -
Page 15: Étape 8 Assemblage De La Face Arrière
Boks par l’arrière (contre un mur), utilisez la face pour marquer les points de perçage avant de l’assembler Face arrière (avec 4 trous de fixation) Redressez la Boks et positionnez la face arrière Verrouillez sans forcer à l’aide de 4 écrous... -
Page 16: Étape 9 Assemblage Du Flanc Droit
Équerres (x2) Tournevis + Embout hexagonal Écrous standards (x16) Flanc droit Positionnez le flanc Positionnez 2 équerres droit à droite de la Boks en au niveau des 2 premiers recouvrement des éléments goujons en partant du haut déjà assemblés Pensez à... -
Page 17: Étape 10 Fixation Du Système D'ouverture Manuelle
Étape 10 PIÈCES NÉCESSAIRES Came + Axe papillon Fixation du système Rondelles (x2) d’ouverture manuelle Clés Vérifiez que votre barillet est bien positionné à la verticale : 10.1 utilisez la clé pour ajuster son orientation si ce n’est pas le cas Pensez à... - Page 18 Insérez le papillon dans le support de serrure et dans la came 10.3 positionnée verticalement (comme sur l’illustration) Placez d’abord la petite rondelle puis la grande rondelle sur l’embout 10.4 fileté de l’axe papillon Emboîtez la Solidarisez le tout en vissant l’axe 10.5 10.6 came sur l’embout...
-
Page 19: Étape 11 Raccordement De La Serrure Au Clavier
Raccordement de la serrure au clavier Connectez le câble du 11.1 clavier à celui de la serrure Votre Boks sonne ? C’est normal, cela indique que la serrure est ouverte, poussez ‘‘ Clic ’’ la languette pour refermer la serrure électronique et désactiver... -
Page 20: Étape 12 Fixation Du Crochet De Verrouillage Sur La Porte
Étape 12 PIÈCES NÉCESSAIRES Porte Fixation du crochet de Crochet de verrouillage + Vis (x2) verrouillage sur la porte Tournevis + Embout cruciforme Porte Crochet de verrouillage Vissez le crochet sur son support 12.1 à l’aide du tournevis cruciforme... -
Page 21: Étape 13 Mise En Place De La Porte
Étape 13 PIÈCES NÉCESSAIRES Face avant Mise en place de la porte Porte Remontez la porte en Tirez la goupille vers le bas et 13.1 13.2 commençant par la partie encastrez la porte inférieure gauche et en la plaçant perpendiculairement à la face avant Porte Face avant... -
Page 22: Étape 14 Tests D'ouverture
Étape 14 PIÈCES NÉCESSAIRES Application mobile Boks Tests d’ouverture Clés fournies Ne sautez pas cette étape : elle est essentielle au bon fonctionnement de votre Boks Retournez sur l’application et laissez-vous guider 14.1 pour tester l’ouverture de votre Boks... -
Page 23: Étape 15 Fixation Du Flanc Gauche
Flanc gauche Positionnez le flanc gauche à Positionnez 2 équerres au 15.1 15.2 gauche de la Boks en recouvrement niveau des 2 premiers goujons des éléments déjà assemblés en partant du haut Ouvrez la porte et fixez les Terminez de fixer le flanc 15.3... -
Page 24: Étape 16 Fixation Du Toit
Étape 16 PIÈCES NÉCESSAIRES Toit Fixation du toit Tournevis + Embout hexagonal Écrous standards (x10) Toit Posez le toit au-dessus de Boks 16.1 Pensez à utiliser un écrou court en cas de problème avec les écrous standards (goujon trop court) Vissez les écrous par l’intérieur... -
Page 25: Étape 17 Installation Du Filet À Courrier
Étape 17 PIÈCES NÉCESSAIRES Filet à courrier Installation du filet à courrier Crochet en S (x4) Attachez le filet à courrier fourni aux 4 17.1 supports en équerre à l’aide des 4 crochets en S comme indiqué sur l’illustration... -
Page 26: Étape 18 Validation Du Montage
Étape 18 PIÈCE NÉCESSAIRE Application Boks Validation du montage Ne sautez pas cette étape : elle est essentielle au bon fonctionnement de votre Boks Retournez sur l’application Boks pour finaliser 18.1 votre montage... -
Page 27: Étape 19 Fixation De La Boks
Fixation de la Boks Kit de fixation Choisissez son emplacement 19.2 Où l’installer ? Votre Boks doit être bien visible du livreur près de la sonnette ou de Ce dernier doit la voir sans l’interphone la chercher (sinon vos colis n’arriveront pas dedans !). -
Page 28: Sélectionnez Une Méthode De Fixation
Sélectionnez une méthode de fixation 19.3 Par l’arrière Par la base (mur, porte, portail, etc.) (murette, surface surélevée, etc.) Marquez les points de perçage à l’aide d’un crayon 19.4 CONSEIL Utilisez un niveau à bulle pour positionner votre Boks verticalement. - Page 29 Scannez ce QR-CODE pour obtenir un tutoriel Gardez vos clés en lieu sûr. Votre Boks est équipée d’une serrure 19.6 mécanique de secours en cas de besoin. Deux clés sont à votre disposition. Attention, vos clés...
- Page 30 Pour le cas où vous auriez à utiliser votre clé de secours, un jeu de pastille de recharge est fourni (ex : changement de pile). Comment changer les piles de votre Boks ? Vos piles ont une longue durée de vie (environ 2 ans en utilisation normale).
-
Page 31: Assistance Technique
Assistance technique Vous rencontrez un problème avec votre BoksONE ? N’hésitez pas à consulter notre rubrique Assistance sur le site web de Boks. Scannez le QR code ou rendez-vous à l’adresse ci-dessous. www.boks.link/assistance Caractéristiques techniques Dimensions H70 x L40 x P37 cm Capacité... - Page 32 Déclaration conformité CE Le soussigné, Boks, déclare que les appareils radioélectriques sont conformes à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet suivante: https://boks.link/conformite Information importante pour l’élimination des piles et des accumulateurs En vertu de la Directive européenne 2006/66/CE relative aux piles et accumulateurs, chaque utilisateur est tenu de res-...
