INTERFACE TELEPHONIQUE HORLOGE
LIGNE
TEL.
Joncteur PS
Central
téléphonique
privé
Bloc alimentation 28V/640mA
fourni
Eléments non fournis (pour les gâches, prévoir une alimentation indépendante)
Fiche technique n° 600-0158B

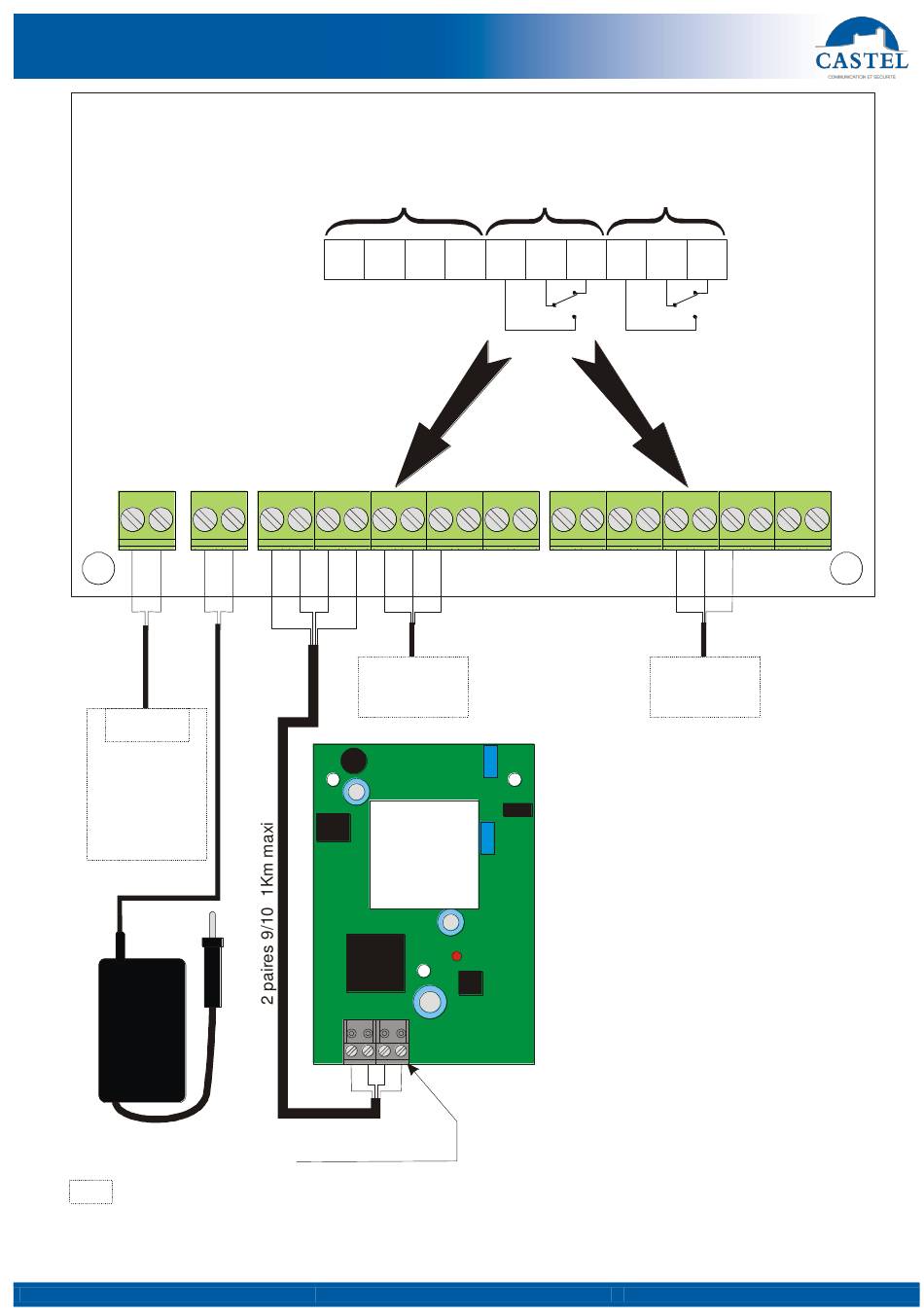

Raccordement
du portier
+V
MOD
-
+
+V -V S1
MOD1
PORTIER 1
GACHE 1
24V
Gâche 1
MOD V+ V- S
MOD V+ V- S
Décrocher le connecteur
pour voir les connexions
Interface PS
Contact sec pour
courant max de
commande de la
gâche: 28V 8A
S
T
-V
C
T1 C1 R1
TA1 CA1 RA1
APPEL P1
Portier
1
www.castel.fr
Contact sec pour
image de la prise
de ligne: 28V 1A
R
TA
CA
RA
+V -V S2
T2 C2 R2
MOD2
PORTIER 2
GACHE 2
Gâche 2
TA2 CA2 RA2
APPEL P2
Page 3 /12
