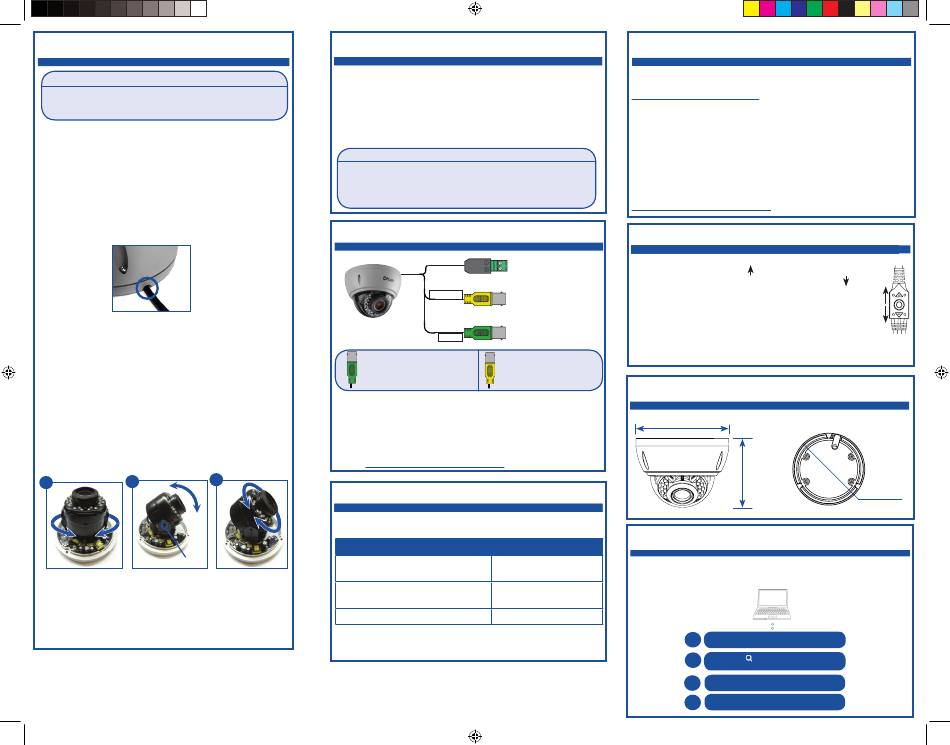

Installation de la caméra
ATTENTION :
Tester chaque caméra avant de sélectionner l'emplacement
permanent de montage en branchant de façon temporaire les
caméras et les câbles au magnétoscope numérique.
1. Utiliser la clé Allen fournie pour dévisser les vis du
couvercle du dôme. Retirer le couvercle du dôme.
2. Utiliser le modèle de montage (inclus) afin de marquer
l'emplacement des trous des vis de montage fournies et d'y
percer les trous.
REMARQUE :
Si l'installation est faite sur une cloison sèche,
insérer les chevilles pour cloison sèche (incluses).
3. (Facultatif) Si le câble de caméra ne passe pas au
travers d'un mur, utiliser des pinces pour créer un cran sur
la base de la caméra afin d'y alimenter le câble.
4. Brancher les câbles vidéo et d'alimentation tels que
mentionnés dans la section « Installer la caméra ».
5. Fixer la base de la caméra sur la surface de montage
avec les vis incluses (4).
6. Régler la position et l'angle de la caméra.
A) Faire pivoter la caméra autour de la base (pivote à
360° maximum).
B) Utiliser un tournevis cruciforme Phillips pour
desserrer les vis de réglage des deux côtés de la
caméra. Incliner le module de la caméra. Lorsque
terminé, serrer les deux vis.
C) Ajuster la position de la lentille de la caméra en la
tournant.
B
A
Vis de réglage (2)
7. Remettre le couvercle du dôme. Utiliser la clé Allen
fournie pour serrer les vis (3) du couvercle du dôme.
REMARQUE :
S'assurer que les DEL IR ne sont pas bloquées
par le couvercle du dôme afin d'éviter la réflexion IR.
8. Retirer le film de vinyle du couvercle du dôme.
C347VC2_QSG_FR_R1
C347VC2_QSG_FR_R1.indd 2
Réglage de la caméra
1. Brancher un des deux connecteurs BNC de la caméra au câble
vidéo. Voir « Câblage de caméra » pour plus d'information.
2. Brancher une source d'alimentation à la borne d'alimentation.
La caméra fonctionne avec les blocs d'alimentation de 12 V c.c.
et de 24 V c.a.
REMARQUE :
Pour l'alimentation c.c., s'assurer d'avoir la polarité
adéquate selon l'indication sur le connecteur d'alimentation.
Une alimentation RÉGULÉE de 12 V c.c. ou de 24 V c.a. est
NÉCESSAIRE pour l'utilisation de cette caméra. L'utilisation
d'un bloc d'alimentation non régulé et non conforme peut
endommager ce produit et annuler la garantie.
Câblage de caméra
MPX
Brancher à un DVR HD analogique
qui prend en charge la résolution
de 1080 p ou plus.**
* La performance du foyer de la caméra peut être réduite si les
câbles d'alimentation sont trop longs. Il est recommandé de ne
pas utiliser plus de 61 m (200 pi) de câbles d'alimentation.
** Pour obtenir de l'information sur la compatibilité avec un
grand nombre de formats analogiques HD,
visiter www.flir.com/security/MPXcomp.
C
Options de câbles de rallonge
Ne pas utiliser plus d'une rallonge pour raccorder la
caméra et le DVR.
Caractéristiques
Conducteur RG59 20AWG 95 %
tressé certifié CSA/UL
Conducteur RG6 20AWG 95 %
tressé certifié CSA/UL
Balun CCTV analogique
† Un câble dont la longueur totale dépasse 300 m (1000 pi) peut
présenter un risque d'interférence électromagnétique (EMI), ce
qui peut augmenter le bruit de l'image de certaines caméras.
AVERTISSEMENT :
Brancher à une
alimentation de
12 V c.c. ou de
24 V c.a.*
Analogique
MPX
Analogique
Brancher à tout DVR qui prend
en charge un port analogique.
Longueur maximale
Jusqu'à 400 m (1310 pi)
†
Jusqu'à 500 m
(1640 pi)
†
Jusqu'à 91 m (300 pi)
Changer le format vidéo
À l'aide du levier de commande intégrée sur le câble de la caméra,
modifier le format vidéo.
Pour modifier le format vidéo :
1. Appuyer et maintenir le bouton du levier enfoncé pendant 2
secondes pour modifier le format vidéo.
2. Répéter jusqu'à ce que le format désiré apparaisse sur l'écran.
REMARQUE :
Pendant le processus de changement, une légère
distortion de l'image de la caméra peut être observée pendant une
brève période. Ceci est normal.
Pour obtenir des détails concernant les formats de caméra HD
analogiques pris en charge, visiter le
www.flir.com/security/MPXcomp.
Ajuster le zoom et la mise au point
À l'aide du levier de commande sur le câble de la caméra,
placer le levier vers le haut ( ) et le maintenir dans cette
position pour un zoom avant. Le placer vers le bas ( )
pour un zoom arrière. La caméra effectue la mise au point
automatiquement.
REMARQUE :
Il est également possible de régler le zoom
et de focaliser à distance si l'appareil est connecté à DVR
HD analogique qui prend en charge la résolution de 1080 p
ou plus à l'aide du connecteur MPX vidéo. Voir le manuel
d'instruction de votre DVR pour plus de renseignements.
Dimensions de la caméra
133 mm (5,0 po)
4,0 po
100 mm
Resources
Besoin d'aide?
Visitez notre site Web pour les mises à jour du
logiciel et les manuels d'instructions complets
1
Visitez flir.com/security/mpx
2
Cliquez sur
, et recherchez le numéro de
modèle de votre produit.
Cliquez sur votre produit dans les résultats de la
3
recherche
4
Cliquez sur l'onglet Downloads
5,0 po
133mm
