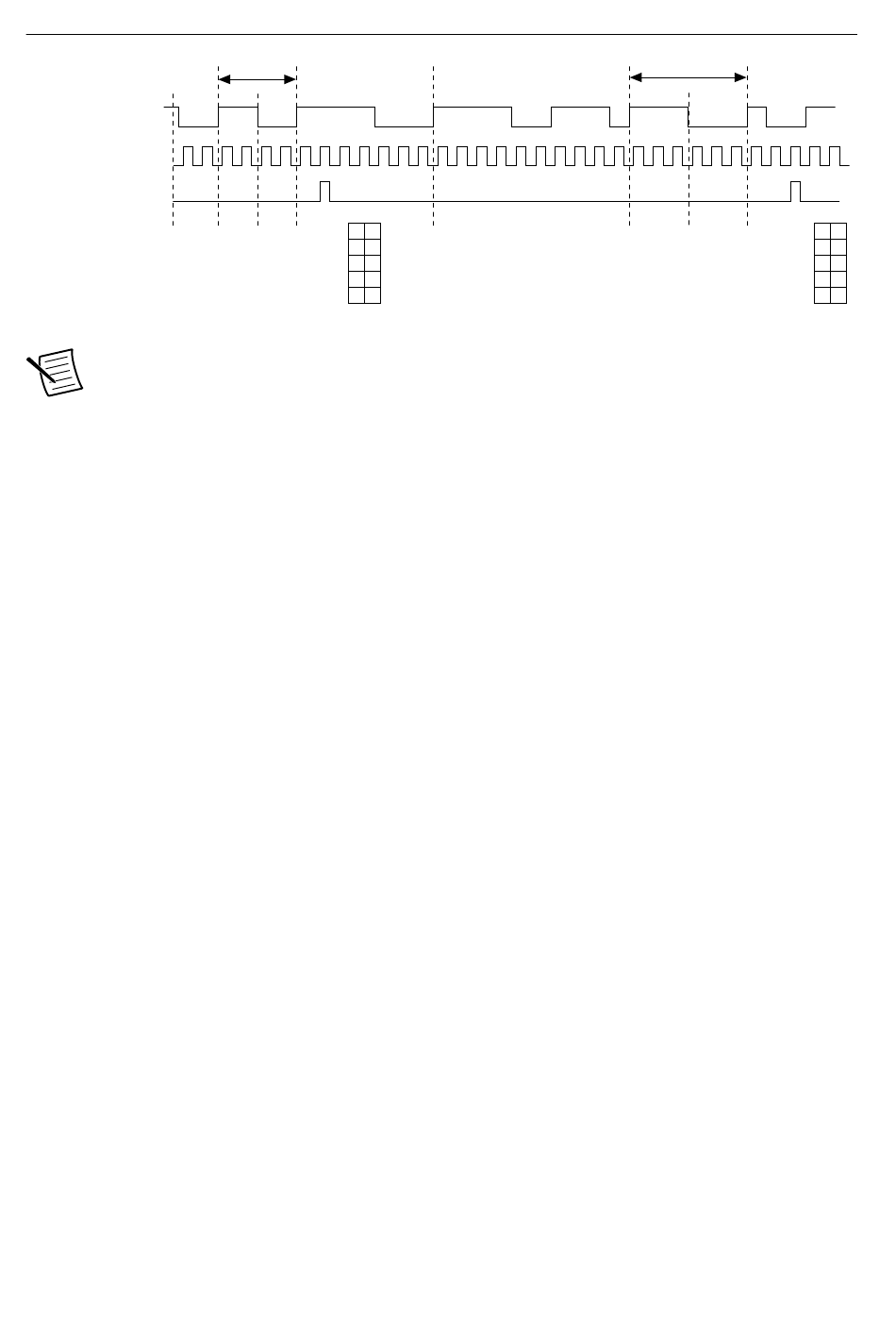

Figure 58. Mesure bufférisée d'impulsions basée sur horloge d'échantillonnage
Compteur
armé
Gate
Source
Horloge
d'échantillonnage
Buffer
Remarque
une erreur de dépassement se produit.
Pour en savoir plus sur la connexion des signaux de compteur, reportez-vous à la section
Routage du compteur/timer par
Mesure de demi-période
Dans les mesures de demi-période, le compteur mesure une demi-période sur son signal
d'entrée Gate une fois le compteur armé. Une demi-période est le temps qui sépare deux fronts
consécutifs quelconques sur l'entrée Gate.
Vous pouvez acheminer un signal d'horloge périodique interne ou externe (avec une période
connue) vers l'entrée Source du compteur. Le compteur compte le nombre de fronts montants
(ou descendants) se produisant sur l'entrée Source entre deux fronts du signal Gate.
Vous pouvez calculer la demi-période de l'entrée Gate en multipliant la période du signal
Source par le nombre de fronts renvoyés par le compteur.
Reportez-vous aux sections suivantes pour obtenir de plus amples informations sur les options
de mesure de demi-période :
• Mesure unique de demi-période
• Mesure bufférisée implicite de demi-période
Reportez-vous à la section
les différences entre les mesures de demi-période et les mesures d'impulsions.
Mesure unique de demi-période
La mesure unique de demi-période est équivalente à la mesure unique de largeur d'impulsion.
Mesure bufférisée implicite de demi-période
Dans les mesures bufférisées implicites de demi-période, sur chaque front du signal Gate, le
compteur enregistre le nombre compté dans la FIFO. Les valeurs échantillonnées seront
transférées vers la mémoire de l'hôte à l'aide d'un flux de données à haute vitesse.
S1
H L
2 2
2 2
Si aucune impulsion ne se produit entre les horloges d'échantillonnage,
défaut.
Mesures d'impulsions ou de demi-période pour en savoir plus sur
cRIO-904x User Manual |
S2
H L
2 2
3
3
3 3
© National Instruments | 91
