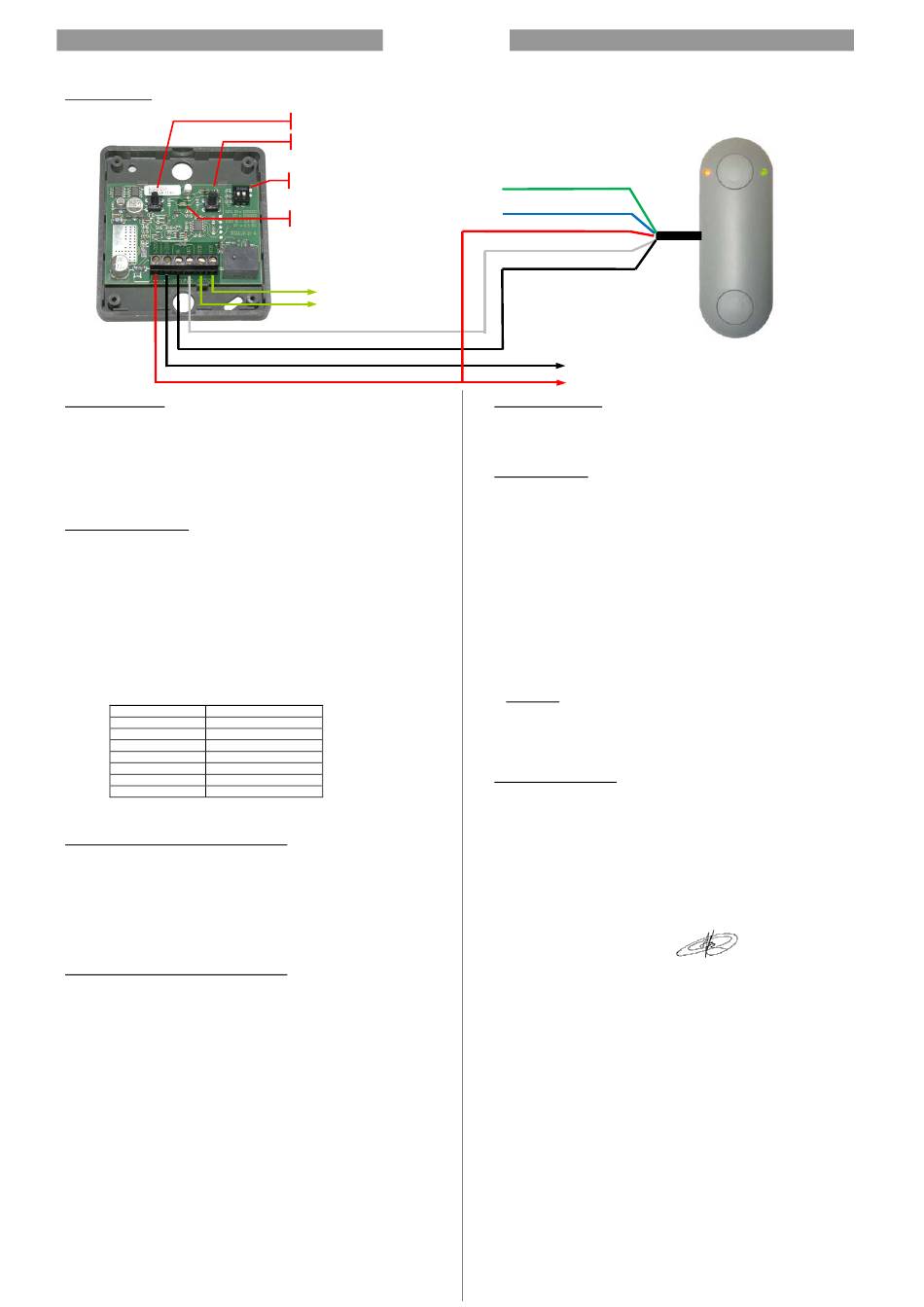

1. Schéma de câblage
(2)
2.
Consignes de sécurité
• Avant de procéder à toute intervention sur le contrôleur, il faut le mettre hors tension et le
protéger contre toute remise en marche indésirable.
• Pour garantir un fonctionnement en toute sécurité, respecter les consignes de sécurité
localement applicables pour cette installation ! Vous pourrez obtenir des informations à ce
sujet auprès des centrales électriques, du VDE et des organismes professionnels.
• L'alimentation électrique du contrôleur doit être conforme aux exigences de SELV
(SafteyExtraLow- Voltage) et des sources de courant à puissance limitée selon la norme
EN60950.
• Protéger l'alimentation électrique du contrôleur contre les pannes (par ex. courts-circuits) à
l'aide de fusibles ou de composants similaires.
3.
Configuration du contrôleur
La durée d'impulsion du contact relais et le nombre des clés peuvent être ajusté.
Mode standard (Commutateur DIP 1 OFF) :
- nombre des clés: 1
- durée d'impulsion réglable avec commutateur DIP 2 :
DIP 2 OFF 0,5 sec., DIP 2 ON 4,5 sec.
Mode étendu (Commutateur DIP 1 ON) :
- nombre des clés: 60
- Afin de régler la durée du contact d'impulsion, il faut procéder comme expliqué ci-
dessous :
• Coupez l'alimentation du contrôleur.
• Appuyez et maintenez le bouton de programmation.
• Remettez l'alimentation (en maintenant le bouton de programmation).
Le voyant rouge commence à clignoter.
• Lâcher le bouton de programmation après que le voyant indique le fonction
désiré. (voire table ci-dessous).
VOYANT
Durée d'impulsion
1x clignoter
2x clignoter
3x clignoter
4x clignoter
5x clignoter
6x clignoter
7x clignoter
* Le fonction 'contact maintenu' reste toujours mémorisé. Ca veut dire que s'il y a une de
courant avec le relais activé, le relais sera réactivé automatiquement après que le
courant est remis.
4. Effacer la mémoire et programmer un nouveau clé
(Mode standard: 1 clé)
Réglage d'usine !
• Appuyez pour 4 secondes le bouton de programmation
Tenez le clef contre le lecteur pour 12 secondes.
Le LED de contrôle rouge, sur le contrôleur se allumé ; la mémoire sera effacé et le
contrôleur est prêt à recevoir un nouveau clé.
.• Maintenant, vous avez 30 secondes pour programmer un nouveau clé :
Tenez le clef à programmer contre le lecteur.
Les LED de contrôle rouge s'éteindrent et le clé est programmé dans la mémoire.
Si aucun clé sera programmé dans les 30 secondes, le contrôleur quittera
automatiquement le mode de programmation sans que la mémoire est modifiée.
5. Effacer la mémoire et programmer un nouveau clé
(Mode étendu: 60 clé)
Ajuster le contrôleur comme indiqué dans paragraphe 3 !
On sait programmer jusqu'au 60 clés maximaux.
Le clé, qui est programmé le premier, devient automatiquement le clé maître et vous
permet après, de reprogrammer les clé sans utiliser le bouton de programmation sur le
contrôleur !
• Appuyez pour 4 secondes le bouton de programmation
Tenez le clef-maître contre le lecteur pour 12 secondes.
Le LED de contrôle rouge se allumé; la mémoire sera effacée et le contrôleur est prêt à
recevoir des nouveaux clés.
• Commencez dans les délais de 30 secondes à programmer les nouveaux clés
Tenez le clef à programmer contre le lecteur. (Attention : Le clé qui est programmé le
premier, devient automatiquement le clé maître )
Le LED de contrôle sur le contrôleur clignotent 5 fois afin d'indiquer que le clé est
programmé.
• Commencez dans les délais de 12 secondes à programmer le clé suivant
Répétez les actions précédentes jusqu'au moment où tous les clé sont programmés.
Après avoir programmé le soixantième clé, le mode programmation est terminé
automatiquement.
Si on programme moins que 60 clé, on est obligé d'attendre 12 secondes après avoir
programmé le dernier code. Le LED de contrôle sur s'éteint et le contrôleur est
programmé.
Si aucun clé sera programmé dans les 30 secondes, le contrôleur quittera
automatiquement le mode de programmation sans que la mémoire est modifiée.
EGO-05 08-2010
Contrôleur pour proxypass lecteur
Bouton poussoir de programmation "P"
Bouton poussoir Marche
Commutateur DIP
LED de controle (rouge)
A raccorder sur l'entrée bouton-
poussoir du coffret de commande
Blanc: data clavier
Noir :
négatif clavier
Noir:
alimentation négatif
Rouge: alimentation +11/30V ca/cc
Contact maintenu *
0,25 sec.
1 sec.
3 sec.
6 sec.
15 sec.
30 sec.
EGO-05
Vert
Blue
Rouge
Blanc
Noir
A raccorder sur le sortie d'alimentation
ou trafo du coffret de commande
6.
Usage normal du clavier
• Tenez le clef contre le lecteur:
- Si le clef est correct, le relais est activé.
- Si le clef n'est pas le bon, l'accès est refusé et
le LED rouge sur contrôle clignote pour 3 fois.
7. Données techniques.
Alimentation:
Consommation:
Dimensions:
Degré de protection:
Distance:
Clavier/lecteurs :
Contrôleurs:
Relais:
Fonctions relais:
Clé:
Programmation:
Remarques
:
(1) LED vert e rouge sur le lecteur: Peut être utilisé suivant les désires du client.
Alimentation 12V ca/cc
(2) Si plusieurs contrôleurs sont utilisés avec 1 lecteur, il faut raccorder les 4 bornes
suivantes des deux contrôleurs : +, -, NEG en DATA.
(3) Les Clé des contrôleurs doivent être programmés séparément.
8.
Déclaration CE du fabricant
Seculux nv, Meerkensstraat 69, B-3650 Lanklaar déclare que le produit désigné ci-dessous
est conforme aux directives CE applicables.
Désignation de produit: - Contrôleur type EGO-05
La mise en service de ces produits est proscrite tant qu'il n'a pas été démontré que les
machines ou les installations, dans lesquelles les produits cités ci-dessus doivent être
montés, sont conformes aux dispositions de la directive.
Directives et normes appliquées:
- Directive sur les basses tensions 73/23/CEE
- Directive européenne sur la compatibilité électromagnétique 89/336/CEE
Lanklaar, 28/04/08
Proxypass
(1)
de 11 à 30V ca/cc
à 24Vca: en repos: 130mA, maximal: 155mA
à 24Vcc: en repos: 60mA, maximal: 80mA
77 x 83 x 22 mm
Microten/Digiten,Proxypass: IP67, contrôleur: IP50
200m de contrôleur à clavier
4 lecteurs maximal, Digiten, Microten, Proxypass
Maximum 2 contrôleurs peuvent être connectés en parallèle sur
1 lecteur afin de commander 3 portes
courant alternative: 0,25A/24Vca
courant continue: 0,5A/24Vcc
Le contact du relais est protégé par un VDR ainsi que des
charges inductives (p.e. électro-aimant) peuvent être branchés
sans risque de brûler le contact relais.
impulsion 0,25 - 30sec, contact maintenu
60 codes
avec bouton de programmation sur le contrôleur ou avec clé
maître sur le lecteur.
Luc Paquay
Directeur
Page 1/1
