Milltronics LIs-1 Manuel D'instructions

Milltronics LIs-1 Manuel D'instructions

Masquer les pouces
1
2
3
4
5
6

Liens rapides

Télécharger ce manuel

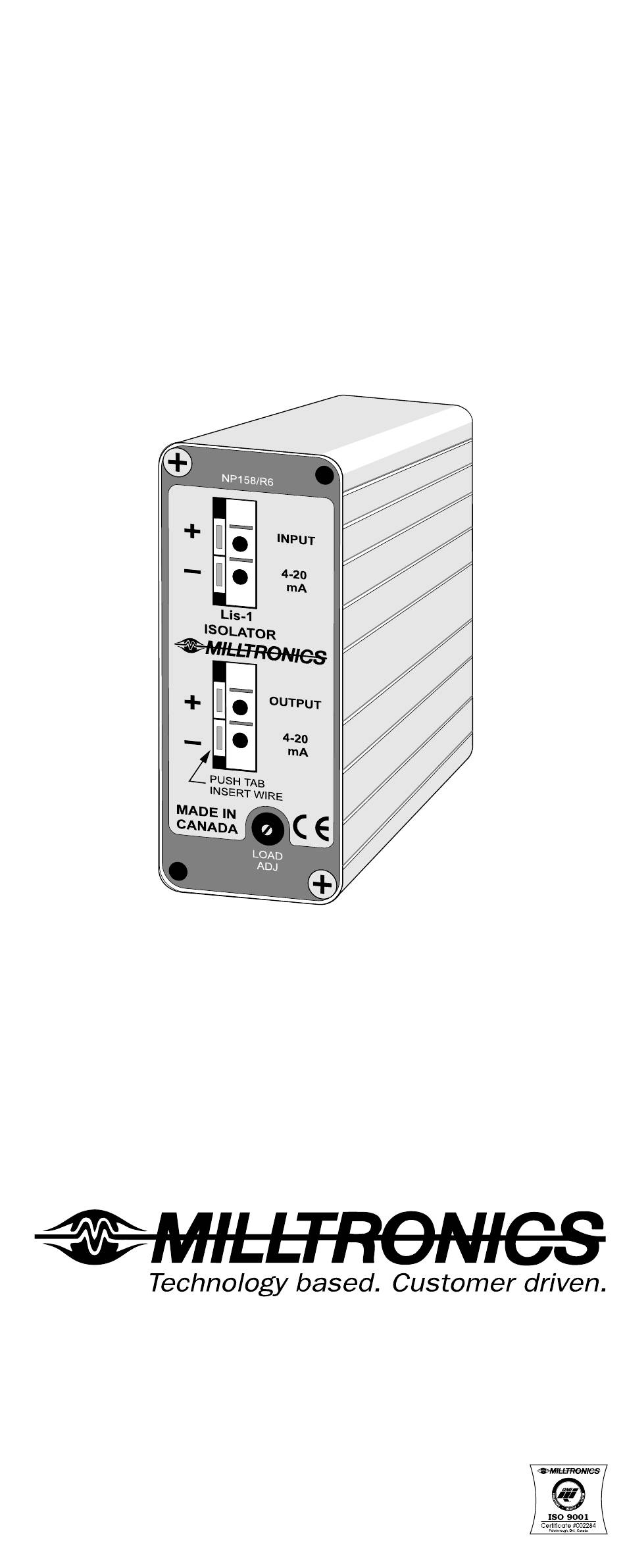

LIs-1
Isolateur
PL-500-1
Octobre 1996
33455001
Rev.
1.0
1
loading

Manuels Connexes pour Milltronics LIs-1

Sommaire des Matières pour Milltronics LIs-1

  • Page 1 LIs-1 Isolateur PL-500-1 Octobre 1996 33455001 Rev.

  • Page 2: Caracteristiques

    L’isolateur LIs-1 est une unité alimentée en boucle, fournissant l’isolation de courant dans un circuit 4 - 20 mA. CARACTERISTIQUES Entrée: » 4 - 20 mA cc, 30 V maxi. Sortie: » 4 - 20 mA » ± 0,05 % Linearité:...

  • Page 3: Montage

    MONTAGE Suivre les instructions pour le montage dans l’unité Milltronics (voir le manuel approprié). Utiliser les vis à fente fournies (2) 6 - 32 x 2 1/2 pour le montage panneau. 25.4 mm ( 1.00" ) 69.9 mm ( 2.75" )
  • Page 4 CABLAGE » ajuster la longueur du câble en fonction du besoin » appuyer sur la fiche plate orange (en insérant le tournevis dans la fente) » insérer le câble » relâcher la fiche plate 4 - 20 mA entrée non-isolée fixation des câbles 4 - 20 mA sortie isolée...

  • Page 5: Reglage De La Charge

    REGLAGE DE LA CHARGE Tourner le potentiomètre de la charge pour régler la plage de sortie sur 20 mA à la charge. LIs-1 Charge output = sortie load adjust = réglage de la charge...
  • Page 6 Belgique : August van de Wielelei 97, 2100 Deurne, Antwerp, Belgium Tel.: 03/326 45 54 Fax: 03/326 05 25 Mexique : Amores No. 1155, Col. Del Valle, 03100 Mexico D.F., Mexico Tel.: 575-31-44 / 575-83-13 Fax: 575-26-86 Internet : http://www.milltronics.com...
