Miny
MINY17 SINGLE HORIZONTAL
GLI ATTREZZI NECESSARI
NECESSARY TOOLING
OUTILS NÉCESSAIRES
BENÖTIGTE WERKZEUGE
HERRAMIENTAS NECESARIAS

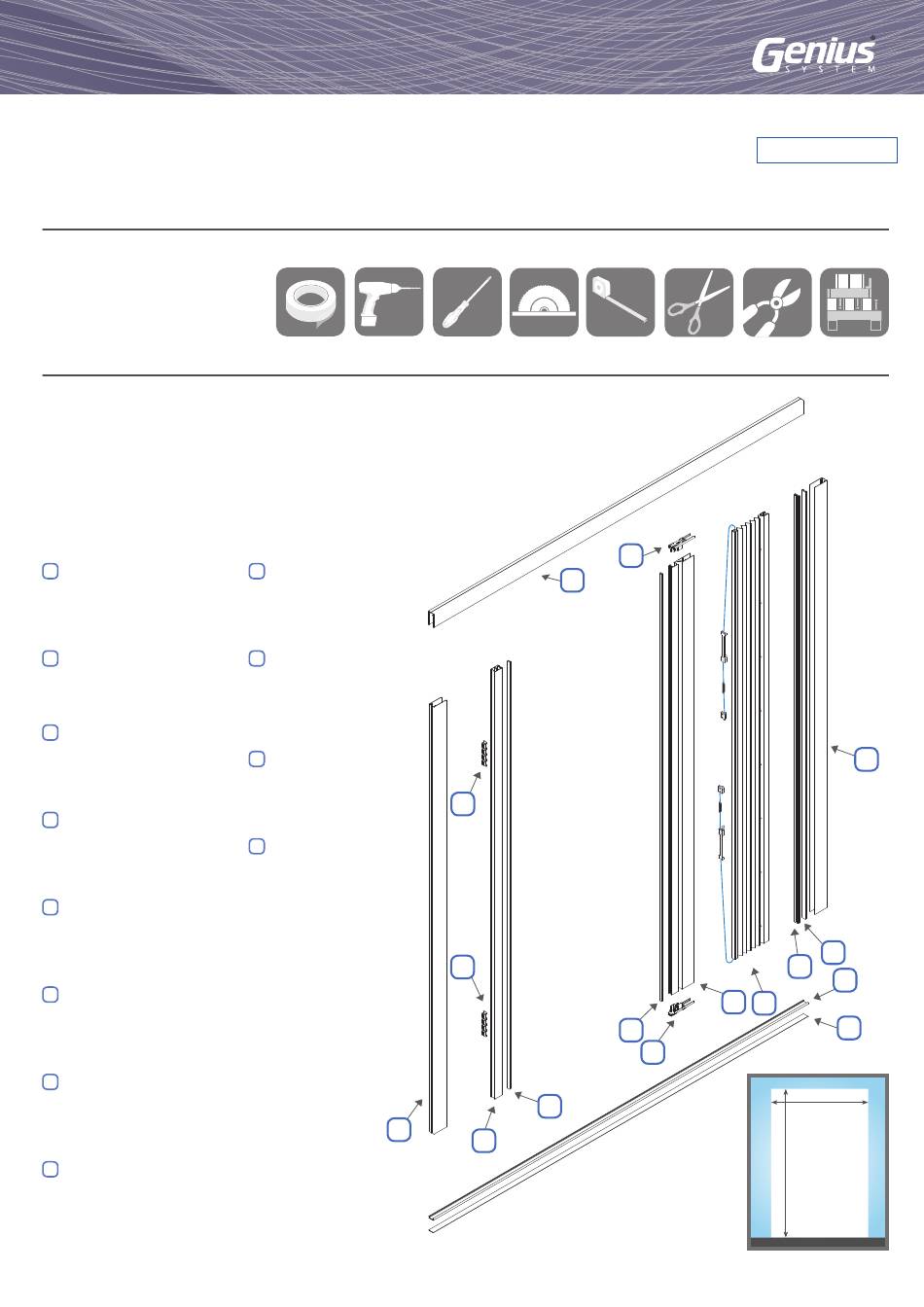

CONTENUTI DEL KIT
INSIDE YOUR KIT
CONTENU DU KIT MINY
INHALT DES BAUSATZES
CONTENIDO DEL KIT MINY
1 09-00010-X-X
Guide superiore e laterali
Top and side guide
Rail haut et coulisse latérale
Obere und seitliche Führungsschiene
Guía superior y lateral
2 Pacco rete (in varie misure)
Mesh pack (various sizes)
Pack toile (différentes mesures)
Gewebepack (verschiedene Höhen)
Kit tela (diferentes tamaños)
3 09-00000-X-X
Barra maniglia
Pull bar
Barre de charge
Griffleiste
Perfil tirador
4 05-16001-0-5
Magnete positivo stretto
Magnet small/positive
Aimant petit/positif
kleiner/positiver Magnet
Imán pequeño positivo
5 05-16011-0-5
Magnete negativo stretto
Magnet small/negative
Aimant petit/négatif
Kleiner/negativer Magnet
Imán pequeño negativo
6 09-16001-0-5
Magnete positivo largo
Magnet large/positive
Aimant large/positif
Großer/positiver Magnet
Imán grande positivo
7 09-16011-0-5
Magnete negativo largo
Magnet large/negative
Aimant large/négatif
Großer/negativer Magnet
Imán grande negativo
8 09-00070-2-5
Profilo di chiusura porta-magnete
Closure profile with magnet
Profil de fermeture avec aimant
Abschliessungsprofil mit Magnet
Perfil cierre con imán
9 09-13050-2-5
Supporti a clip
Clip brackets
Clip de fixation
Befestigungsklammern
Plaquetas de montaje
10 09-13010-0-5 Right
09-13020-0-5 Left
Tappo di chiusura barra maniglia
Pull bar cap end
Embouts barre de charge
Endkappe für Griffleiste
Tapón perfil tirador
11 09-00020-2-5
Guida inferiore
Bottom rail
Rail bas
untere Führungsschiene
Guía inferior
12 09-13040-0-0
Nastro biadesivo
Double tape
Scotch double face
Doppelklebeband
Biadhesivo
1
10
1
9
9
4
5
8
inset mount
7
3
2
10
W
H
1
6
11
12
