Instructions de construction 123.687
Cascade solaire
1
1
8
9

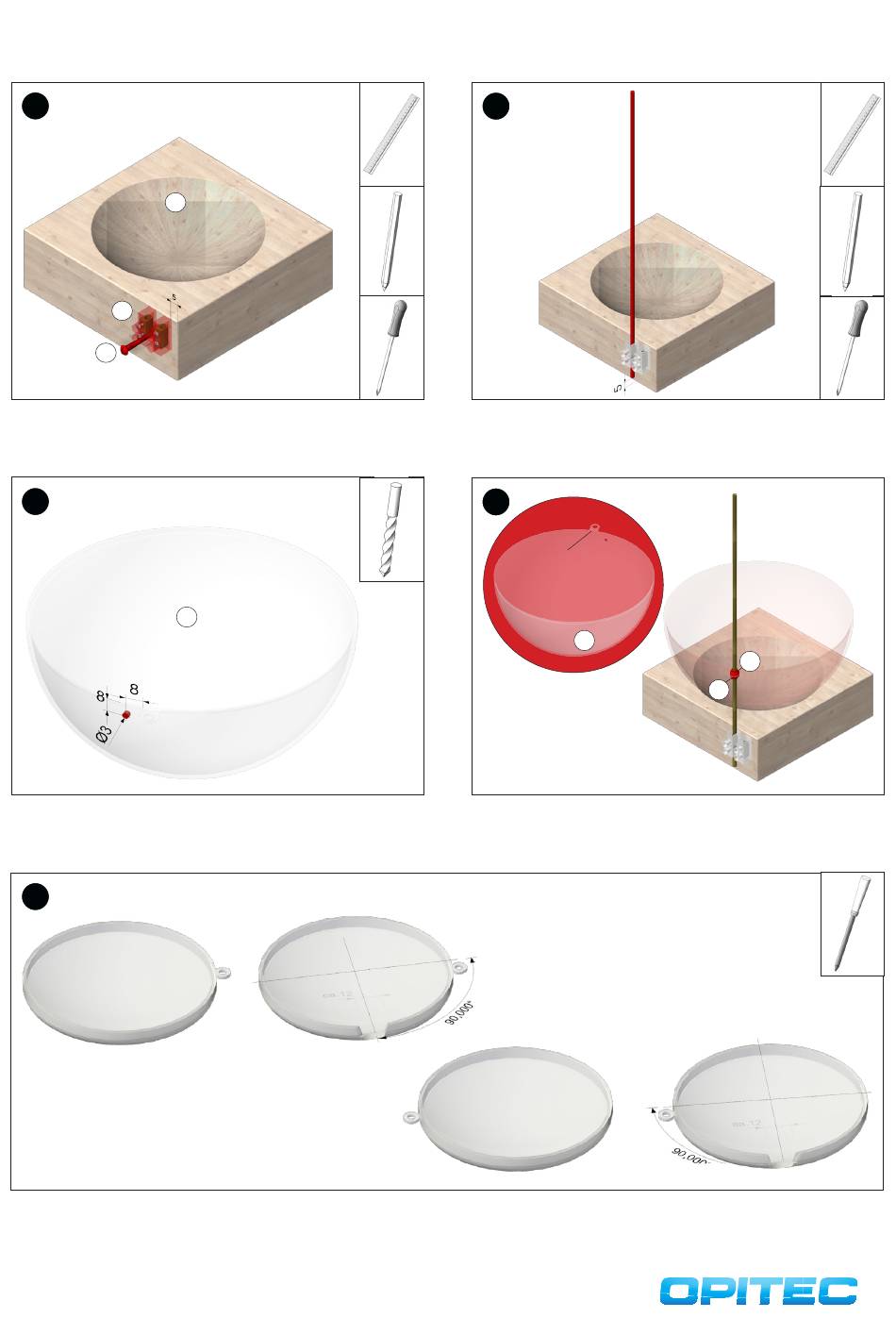

Mesurez 5 mm sur un côté du bloc de bois (1) comme indiqué et fixez
le bornier (8) avec la vis (9) au ras du bord supérieur.
3
Percez un trou de 3 mm dans le réservoir d'eau (5) à l'endroit indiqué pour faire
passer le câble de la pompe. Percez avec précaution à basse vitesse pour ne
pas casser le matériau ! Remarque : Le perçage n'est pas absolument néces-
saire, car le câble peut également être simplement posé sur le bord.
Bol d'eau niveau 1 :
5
L'œil de suspension pointe vers la droite !
Traitez les bols en cascade (6) comme suit :
Niveau 1: Limez une entaille (env. 10 mm de profondeur) dans le bol en cascade à l'endroit indiqué avec une lime ronde. L'œil de suspension pointe vers la droite !
Niveau 2+3 : Limez comme niveau 1 en faisant attention au sens de la suspension ! L'œil de suspension pointe vers la gauche !
2
5
2
Insérez le fil de soudage (2) dans la borne de lustre (8) comme indiqué
et fixez-le avec les vis de fixation.
4
ø3
Languette de
fixation
Languette de
fixation
Placez une entretoise (10) sur le fil de soudage avec le côté étroit vers
le bas. Fixez ensuite l'hémisphère en plastique (5) et serrez-le par le
haut avec une autre entretoise (10).
Bol d'eau niveaux 2 et 3 :
L'œil de suspension pointe vers la gauche !
2
10
10
