7 Installation de l'unité intérieure
Vérification de fuite de gaz
1) Vérifiez pour la fuite de gaz après l'évacuation
et le chargement d'azote.
2) Voyez les sections sur les purges d'air et les
vérifications de fuites de gaz dans le manuel
d'installation pour l'unité extérieure.
Fixer le tuyau de raccordement
• Fixez le tuyau après vérification pour toute fuite de gaz, comme décrit ci-dessus.
1) Coupez la partie isolée du tuyau sur les lieux, la faisant concorder avec la partie de raccordement.
2) Fixez l'entaille sur le côté du tuyau du réfrigérant avec le joint bout à bout sur le tuyau auxiliaire en utilisant le ruban,
vous assurant qu'il n'y a pas d'espace libre.
3) Enroulez l'entaille et le joint bout à bout avec la feuille d'isolation incluse, vous assurant qu'il n'y a pas d'espace libre.
!
Mise en garde!
1) Isolez le raccord des tuyaux de manière sécuritaire.
Une isolation incomplète peut mener à une fuite d'eau.
2) Poussez le tuyau à l'intérieur afin qu'il ne place pas une force non nécessaire sur la grille avant.
Branchement du tuyau de vidange
Insérez le boyau d'évacuation C fourni dans
la douille du bac de récupération.
Insérez complètement le boyau d'évacuation
jusqu'à ce qu'il se fixe au siège de la cavité.

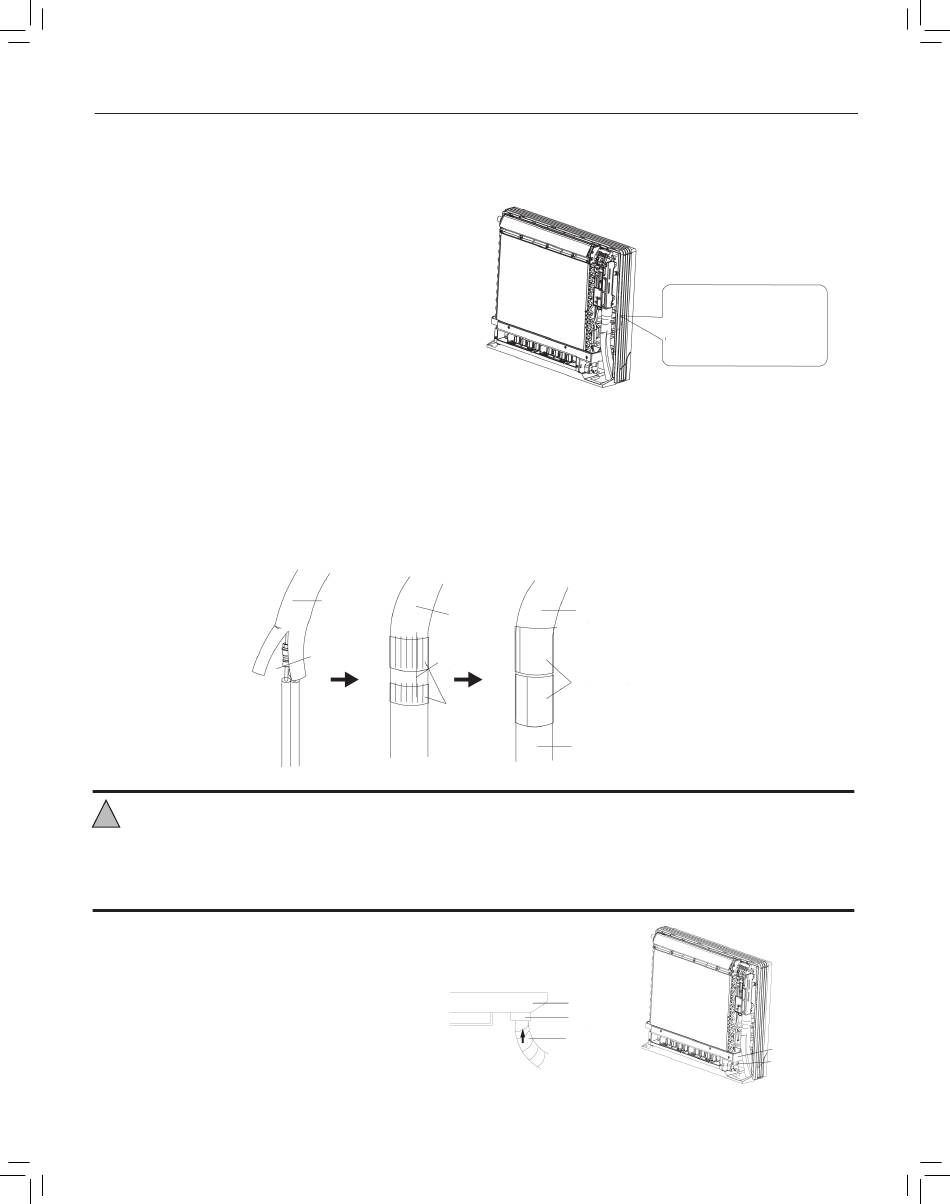

B-VFH—FA-1 Console de plancher intérieur de zones multiples
Tuyau
du réfrigérant
Tuyau du
réfrigérant
Entaille
Entaille
Ruban
21
Vérifiez ici s'il y a des fuites
• Appliquez de l'eau savonneuse
et vérifiez avec soin pour toute
fuite de gaz.
• Essuyez l'eau savonneuse après
la fin de la vérification.
Tuyau du
réfrigérant
Feuille d'isolation
Tuyau auxiliaire
Bac de
récupération
Joint
Boyau
d'évacuation
Bac de
récupération
Joint
