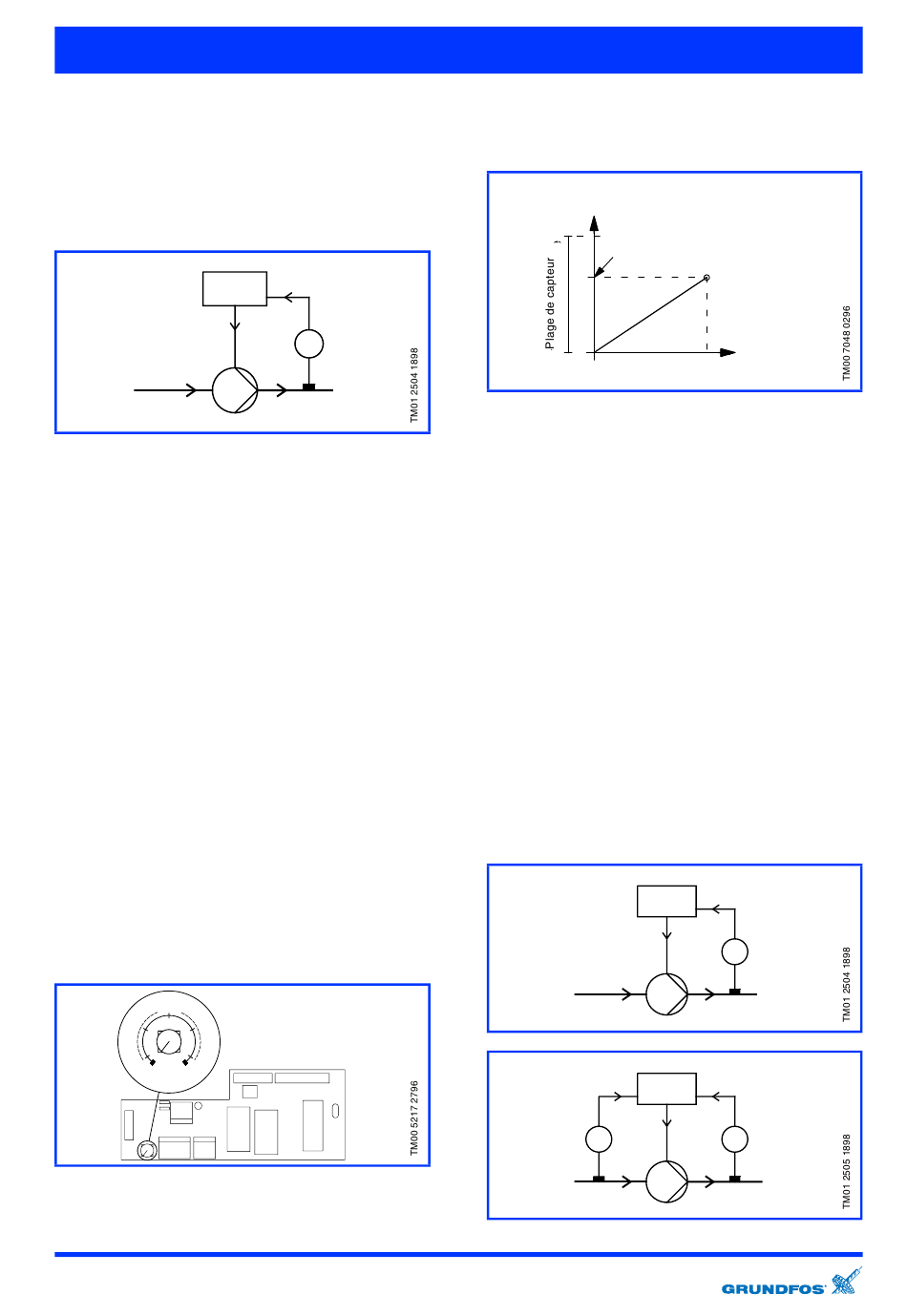

Fonctions
Paramètres de régulation
Systèmes sans PMU 2000
Les armoires de commande sans PMU 2000 peuvent
être utilisées dans les systèmes ayant de faibles cons-
tantes de temps et sont préréglées sur le paramètre de
régulation "Pression".
Pression
PFU 2000
Régulation en cascade :
La régulation en cascade permet un ajustage automa-
tique des performances du système selon la demande
en démarrant/arrêtant le nombre requis de pompes.
L'armoire de commande utilise le moins de pompes
possibles pour couvrir les besoins de l'installation.
Basculement automatique des pompes :
Le basculement automatique se fait comme ceci :
• Basculement en fonction des défauts.
Si une pompe est en défaut, elle sera arrêtée et la
pompe suivante prête à fonctionner se mettra en
route.
• Basculement en fonction du temps.
Il permet de répartir de façon égale le temps de
fonctionnement de chaque pompe. Cette fonction
est combinée avec la fonction de test de marche.
Test de marche :
Afin d'éliminer le risque de grippage de la pompe causé
par une longue période d'arrêt, un test de fonctionne-
ment d'1 sec. est effectué toutes les 24 heures.
Point de consigne :
Le point de consigne est réglé au moyen du sélecteur
de fonctions du PFU 2000. Il est aussi possible
d'arrêter toutes les pompes ou de régler toutes les
pompes pour fonctionner aux performances maxi.
Sélecteur de fonctions du PFU 2000
Setpoint
0%
100%
STOP
MAX
P
Réglage à distance du point de consigne :
Un signal 0-10 V ou 0-20 mA peut être connecté pour
le réglage à distance du point de consigne
Point de consigne par signaux externes
Current setpoint
Point de consigne réel
100%
Point de consigne réglé localement
Locally set setpoint
0
Le point de consigne est réglé localement par le sélec-
teur de fonctions du PFU 2000.
Entrée capteur :
Les capteurs donnant les signaux analogiques suivants
peuvent être connectés :
– 0-10 V,
– 0-20 mA,
– 4-20 mA.
Entrée pour marche/arrêt externe :
Un contact libre de potentiel pour la marche/arrêt
externe de toutes les pompes peut être connecté.
Systèmes avec PMU 2000
Le PMU 2000 est conçu pour la régulation de diffé-
rentes pompes ou de systèmes de pompage. Par
exemple, le PMU 2000 peut être utilisé pour la régula-
tion de circulateurs Grundfos auto-régulés types UPE
et des armoires de commande avec PFU 2000 comme
le Control 2000. En utilisant le Control 2000, il est
possible de réguler les pompes en fonction de la pres-
sion constante (fig. 1) ou de la pression constante avec
mesure de la pression en aval (fig. 2)
Pression
PFU 2000
Pression avec mesure de la pression en aval
PFU 2000
P
Control 2000
.
10 V
20 mA
.
P
P
11
