5. Branchez les fils de la station au contrôleur à l'aide d'un dénude-
fil standard. Dénudez 7,6 mm (3/10 po) d'isolant en partant de
l'extrémité de chaque fil coloré (désigné) de la station. Branchez
les fils chromocodés (chaud) dans la barrette de connexion
indiquant le numéro de station et serrez la vis du connecteur
à l'aide d'un tournevis. Branchez le fil blanc (commun) dans
l'un des deux connecteurs blancs communs portant la mention
« common » et situés sur la partie inférieure de la barrette de
connexion, puis serrez la vis du connecteur à l'aide d'un tournevis.
Si vous utilisez une vanne maîtresse, branchez le fil rouge (chaud)
de la vanne maîtresse dans la station portant la mention « MV/P » (voir Figure E1). Pour la pompe ou tout autre
matériel électrique, voir les installations détaillées en page 10.

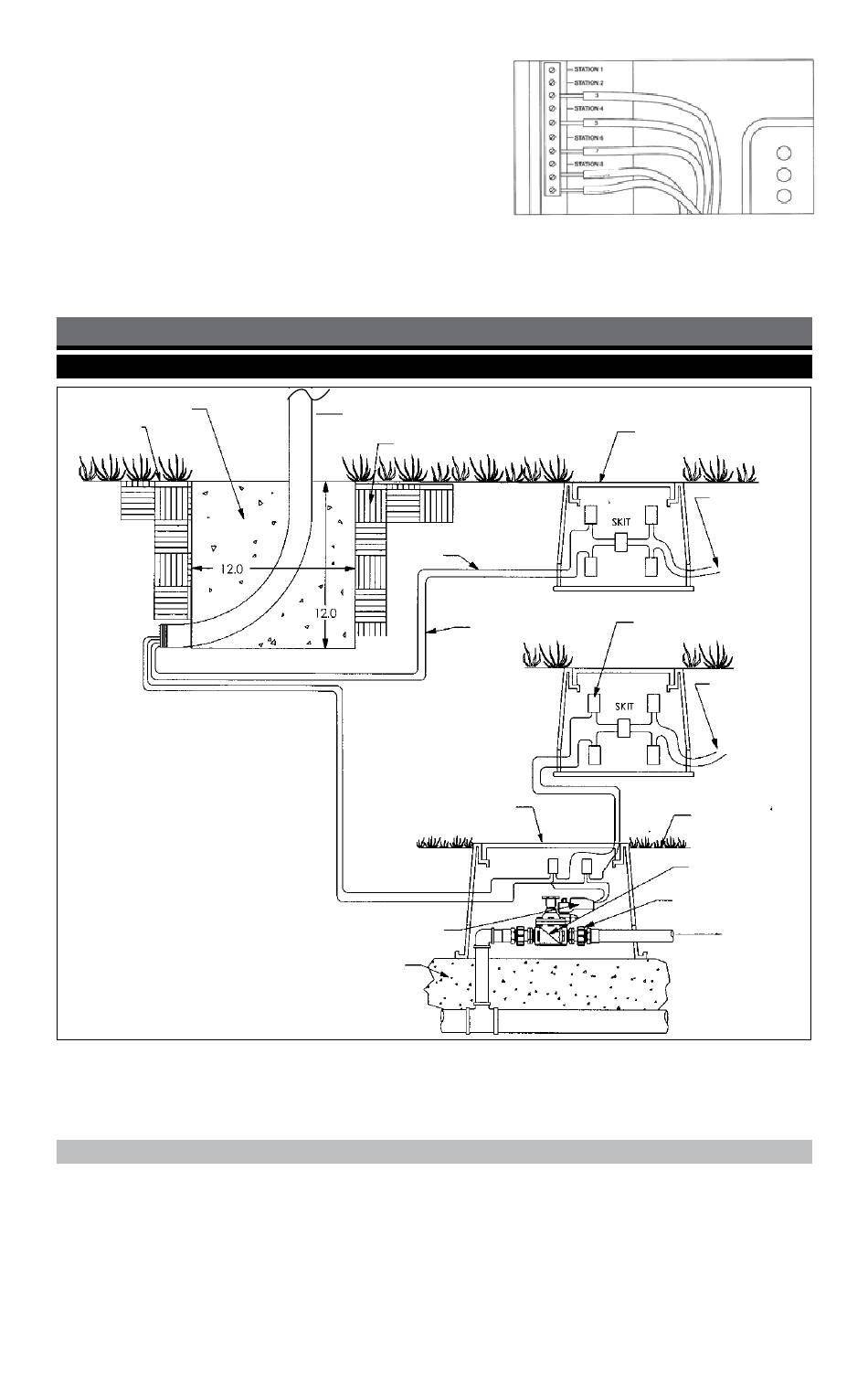

3. INSTALLATION DU CAPTEUR
OPTIONS D'INSTALLATION DE CAPTEUR
SOCLE EN BÉTON
SURFACE FINIE
Figure B
L'adaptateur étanche pour capteur de type commutateur SKIT offre un moyen rapide et fiable de brancher
un capteur de type commutateur compatible pour la pluie, l'humidité ou autre, et normalement fermé. Le
branchement peut s'effectuer soit directement vers les contrôleurs d'irrigation de la série LEIT, soit vers l'un des
actionneurs d'électrovanne micro alimentés.
3.1 Branchement du capteur sur une station inutilisée
S'il reste une station inutilisée sur le contrôleur LEIT, branchez le capteur directement dessus à l'aide d'un SKIT
8821-4.
a. Faites passer un fil rouge (chaud) depuis la position inutilisée du connecteur de station sur le contrôleur LEIT
jusqu'au fil rouge (chaud) du SKIT 8821-4. Ensuite, faites passer un fil blanc (commun) de la position de la
station du connecteur commun sur le contrôleur LEIT au fil blanc (commun) du SKIT. Pour finir, épissurez les
deux fils noirs SKIT avec les deux fils normalement fermés (N/C) du capteur (voir Figure B, Option 1).
COLONNE DU CONTRÔLEUR
TERRE DE REMBLAI
Option 1
Capteur connecté au
contrôleur à l'aide
d'un adap
FIL
CHAUD
FIL COMMUN
Option 2
Capteur connecté à
une vanne à l'aide d'un
adaptateur SKIT
BOÎTE À VANNE
RECTANGULAIRE 12 PO
(30,4 CM) (TYP.)
ACTIONNEUR ALIMENTÉ
PAR MICRO-PUISSANCE
LEMA
GRAVIER
CONDUITE PRINCIPALE
8
Figure E1
COMMUN
COMMUN
BOÎTE À VANNE RONDE 6 PO
(15,2 CM) (TYP.)
VERS LE
CAPTEUR
CONNECTEURS ÉTANCHES
À ÉPISSURE SÈCHE
VERS LE
CAPTEUR
SURFACE FINIE
VANNE EN LIGNE
SÉRIE 150HE.XXX
RACCORD TOURNANT
SÉRIE 23-XXX
VERS LES
ARROSEURS
