hawa Frontslide 60 Matic Mode D'emploi page 4

H A W A

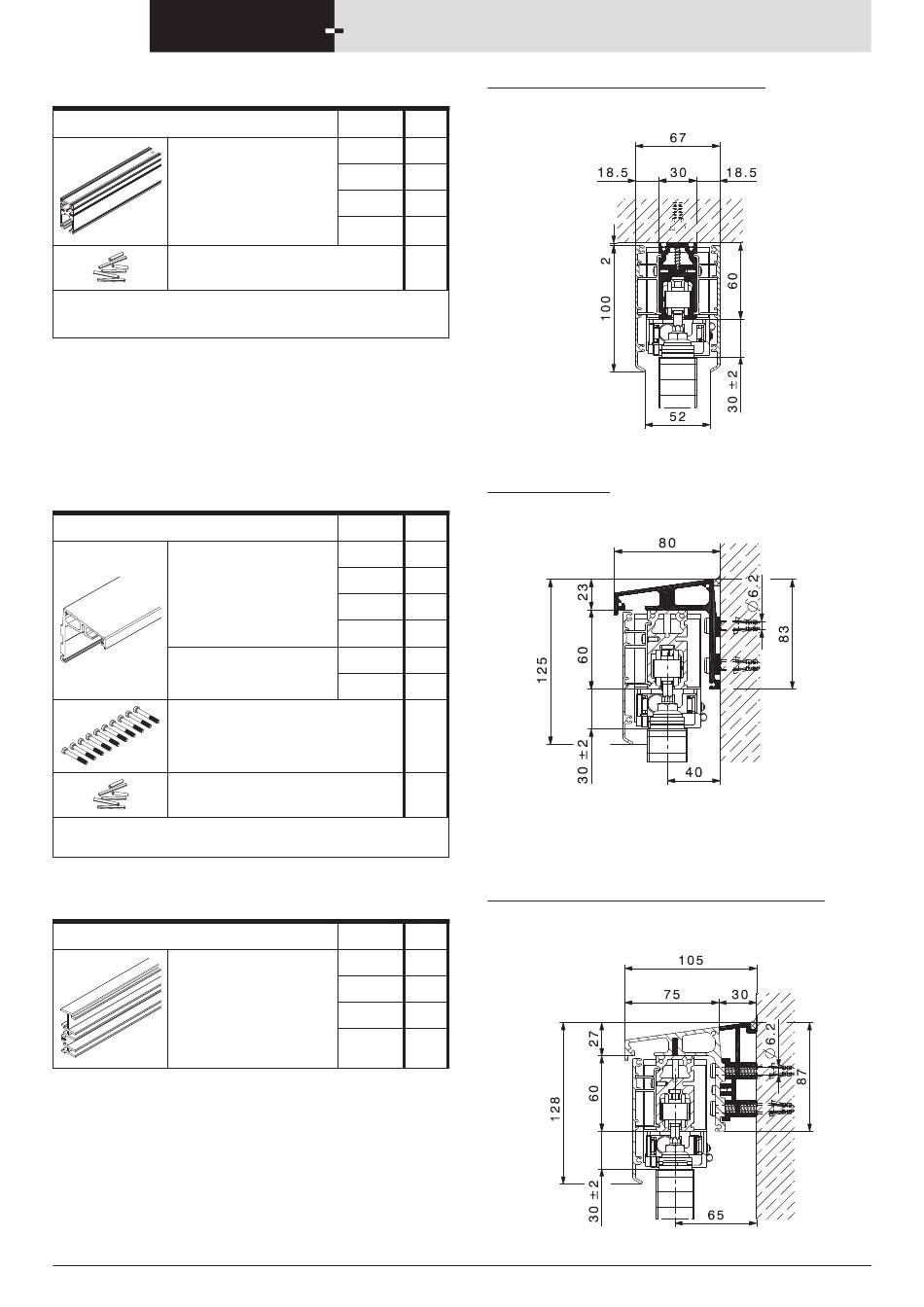

Rails de roulement
Attention: les distances entre les trous varient.
rail de roulement, métal léger,
anodisé couleur argent,
percé
goujons de raccordement, jeu de 6 pièces
Calcul de la longueur des rails de roulement :
longueur des rails = largeur d'installation - 115 mm (unité d'entraînement)
Profil porteur en équerre
Attention: les distances entre les trous varient.
profil porteur en équerre, pour
un plan de coulissement, métal
léger, anodisé couleur argent,
percé
profil porteur en équerre, pour
un plan de coulissement, métal
léger, non anodisé, percé
vis de montage spéc. pour fixation de rail de
roulement sur profil porteur en équerre,
jeu de 10 pièces (3 pièces par mètre)
goujons de raccordement, jeu de 6 pièces
Pour assurer une fixation optimale du rail de roulement sur le profil porteur en
équerre, il faut utiliser les vis de montage spéciales 19774.
Profil d'écartement pour profil porteur en équerre
profil d'écartement pour profil
porteur en équerre, métal léger,
anodisé couleur argent
Sous réserve de modifications techniques.
Hawa AG 8932 Mettmenstetten
Frontslide 60/matic, -Symmetric
mm no
2500 19732
3500 19731
6000 19730
sur mesure 19733
17221
mm no
2500 21376
3500 21377
6000 21378
sur mesure 21379
6000 21380
sur mesure 21381
19774
17221
mm no
2500 19726
3500 19725
6000 19724
sur mesure 19727
Suisse www.hawa.ch Tél. +41 44 767 91 91
F i x a t i o n a u p l a f o n d o u s u r l e l i n t e a u
F i x a t i o n m u r a l e
F i x a t i o n m u r a l e a v e c p l u s g r a n d é c a r t e m e n t
( r e j e t d ' e a u )
Fax +41 44 767 91 78
Brevets
25
