Manipulation

3.1

Informations pour le montage

3.1.1

Conditions de montage

3.1.2

Cotes de montage

3.1.3 Outils et matériel nécessaires
Outils
Vidage avec trop-plein Multiplex Visign M5
Les conditions suivantes sont valables pour le montage du vidage avec
trop-plein :
La baignoire est installée.
n
La conduite d'évacuation est posée jusqu'à la baignoire.
n
La face inférieure de la baignoire est accessible.
n

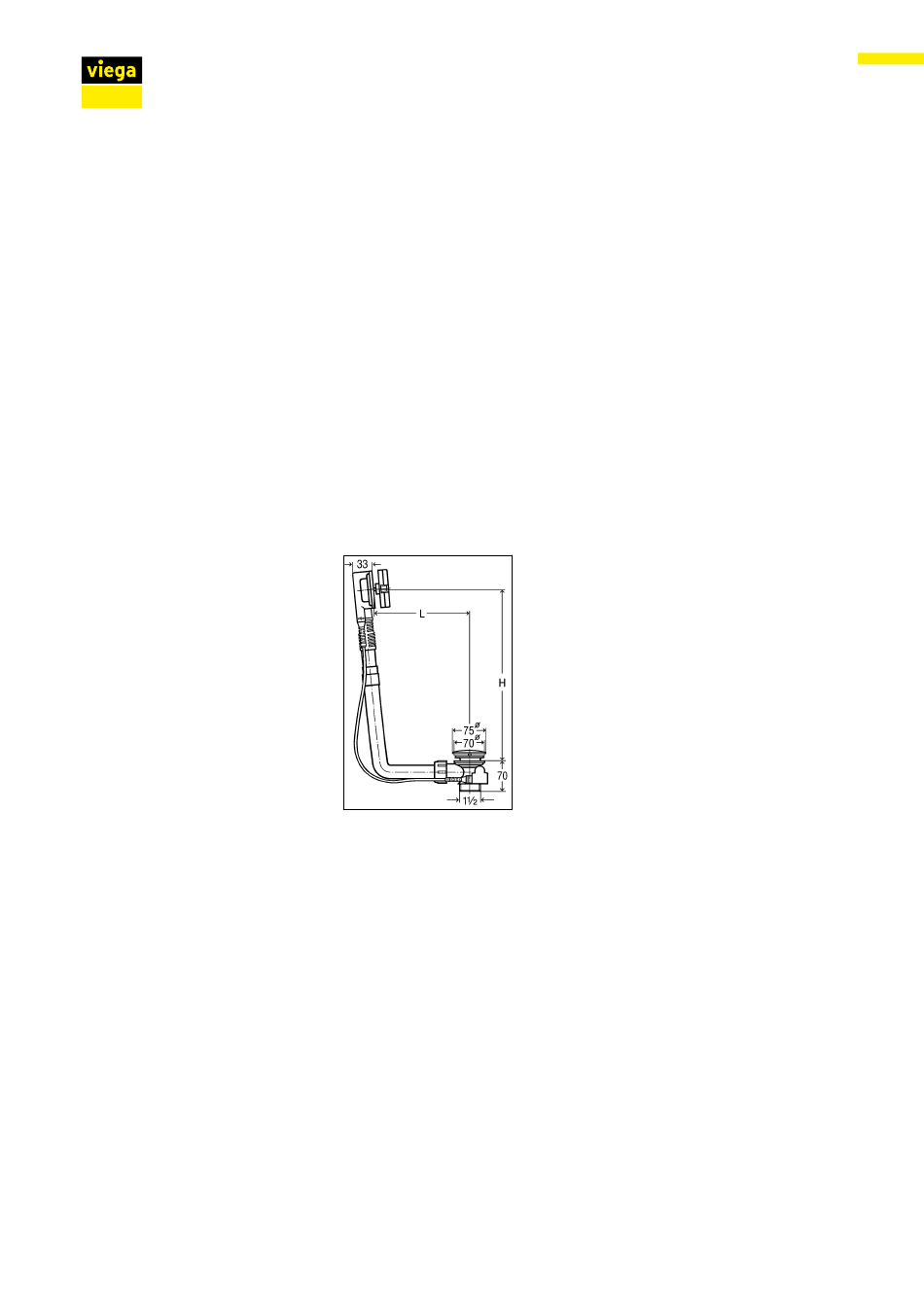

Fig. 2: Schéma coté
Les valeurs suivantes sont valables pour L (longueur) et H (hauteur) :
L = 130–370
H = 180–430
Vous avez besoin des outils suivants pour le montage :
Clé à pipe (de 14)
n
Scie à dents fines
n
Tournevis plat
n
