10. INSTALLATION DES ÉVENT EXTÉRIEURS
CONSEILS À L'INSTALLATEUR :
Nous recommandons un minimum
de 6 pi (1.83 m) entre les évents
d'air frais et de l'air vicié. À moins
d'utilisé un évent concentrique
conçu
pour
empêcher
contamination d'air .
NOTE: Les évents extérieurs d'air
frais doivent êtres localisés pour
éviter la contamination à partir des
sources comme :
• Ouvertures d'air vicié
• Entrée, Garage
(Échappement de véhicule)
• Échappement d'appareils de
combustion
• Compteurs à gaz, pipes de pétrole
• Contenant d'ordures
• Greniers ou sous-sol
• Sous une plate-forme ou d'autres
secteurs où la qualité de l'air est en
question.
11. THE MATRIX™ ÉVENT DE VENTILATION HAUTE PERFORMANCE
CIRCULATION D'AIR ET
INSTALLATION
IMPORTANT: Installez évent de
ventilation à un minimum de 18 po
(457mm) du sol.
Ne pas l'installer sous une terrasse,
ni
dans
un
porche
fermé,
garage, grenier ou toutes espaces
non-conditionnés.
AVERTISSEMENT : S'assurez que
l'évent de ventilation matrix
est à une
tm
distance minimale de 6 pi (1,83 m) des
conduits d'évacuation de toute source
de combustion ou de contaminants : Ex
: Fournaise au gaz, sécheuse, chauffaux
au gaz, barbecue, compteur de gaz,
hôtte de cuisine, poubelle, allée ou
garage.
RENDEMENT DE
VENTILATION
LIMITATIONS: Ce produit est conçu
pour des applications résidentielles
seulement.
Il
doit
être
installé
confomément de tout code national et
local du bâtiment en vigueur.
Page 10
la

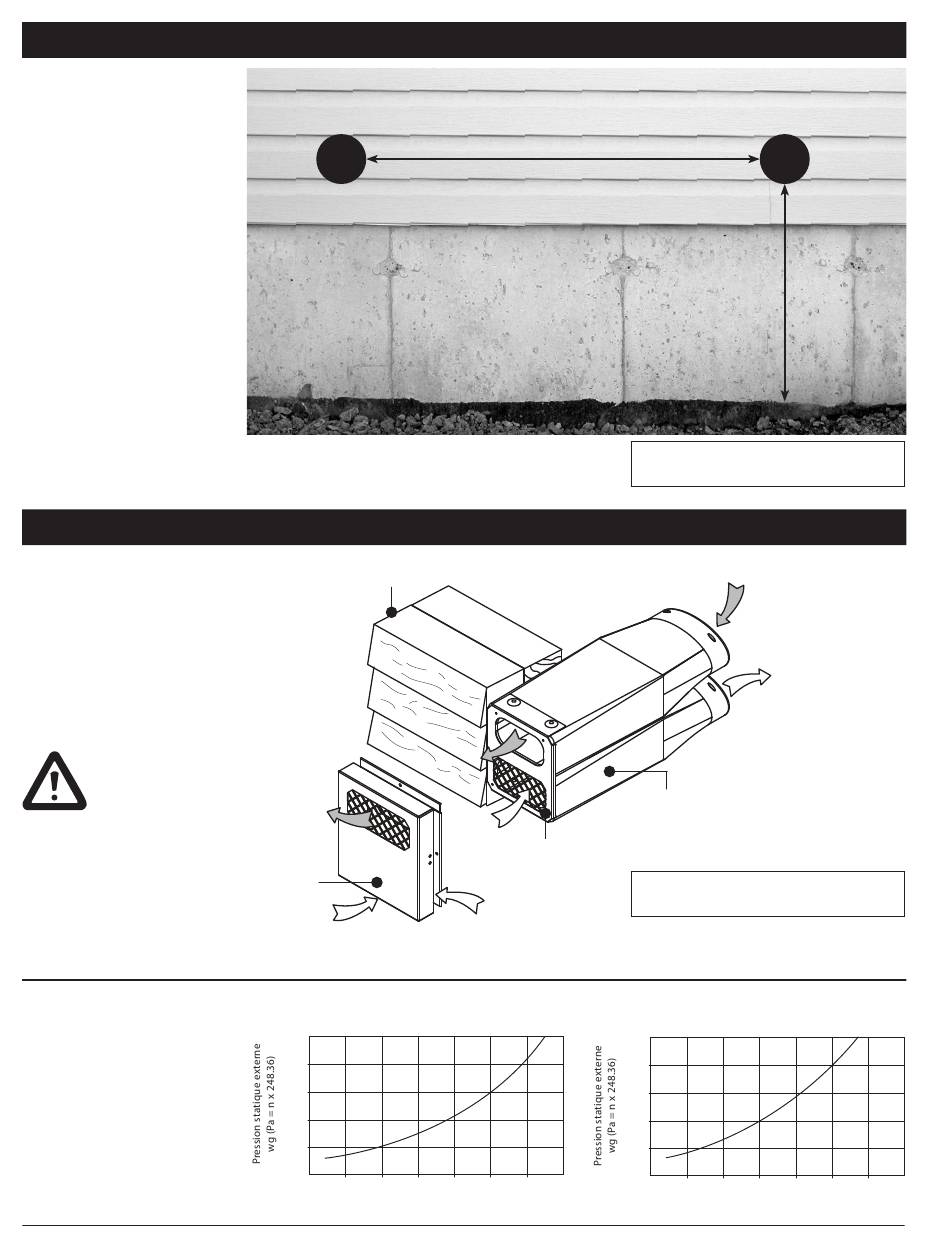

figure 10.1 Localiser l'emplacement des évents sur la maison.
Mur extérieur
un
Air vicié
évacué à
l'extérieur
Capuchon de
ventilation
Air frais provenant de l'extérieur
Rendement de ventilation
0.25
0.2
0.15
0.1
0.05
0
30
45
60
PCM (L/s = n x 0.4719)
LIMITATIONS : Ce produit est conçu pour des applications résidentielles seulement. Il doit être installé confomément de tout code national et local du bâtiment en vigueur.
6 pi (1.83 m)
Plaque
de transition
Évacuation
75
90
105
120
18 po (457 mm)
IMPORTANT : Veuillez vérifier auprès des codes
de construction national et locaux.
Évacuation de l'air vicié
vers l'extérieur.
Air frais distribué
vers l'intérieur
Conduit simple de transition isolé.
(R4.0 / classé UL 94)
IMPORTANT : Veuillez vérifier auprès des codes
de construction national et locaux.
Alimentation
0.25
0.2
0.15
0.1
0.05
0
30
45
60
75
PCM (L/s = n x 0.4719)
90
105
120
