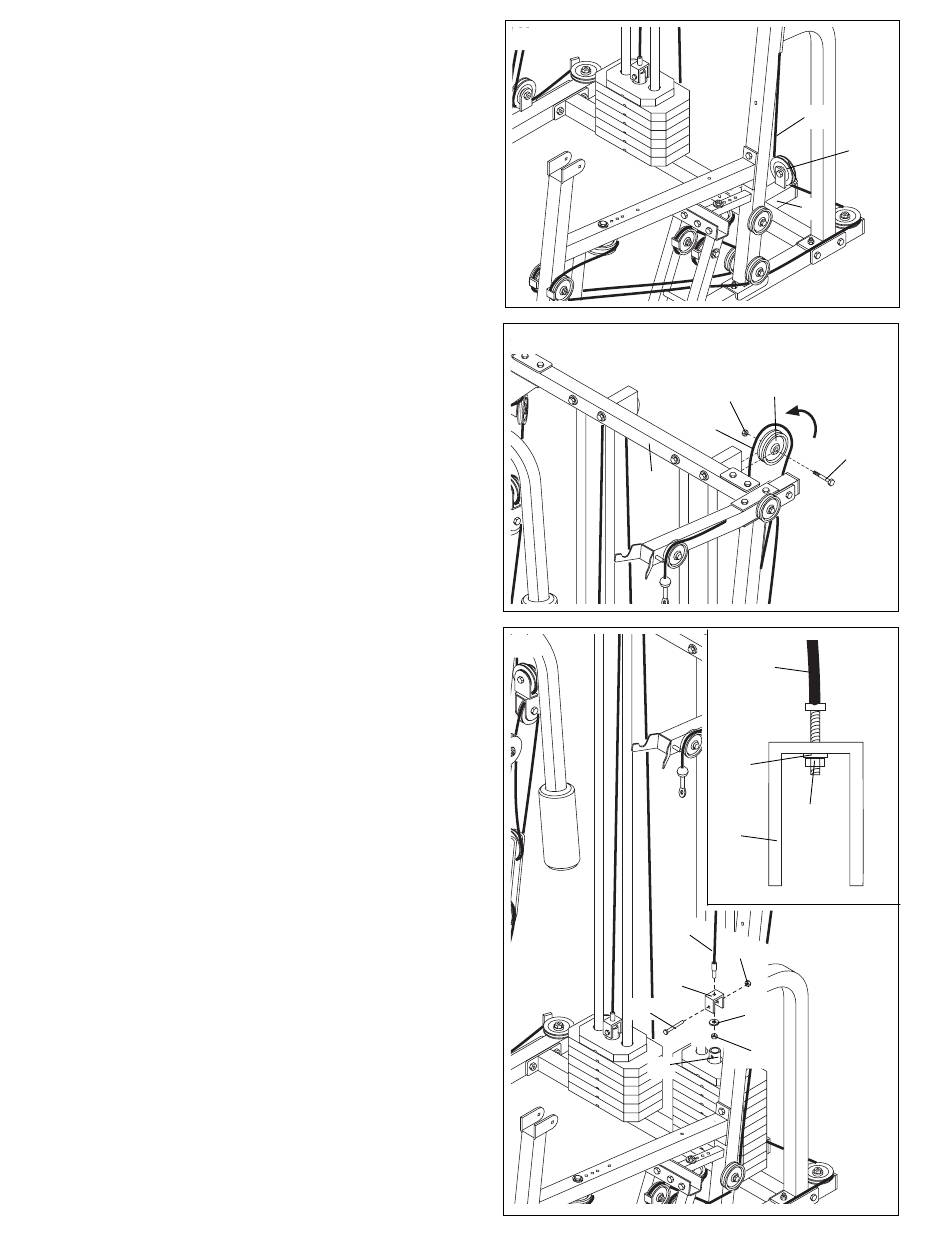

47. Faites passer l'extrémité filetée du Câble de l'Appareil
de Musculation des Bras (72) autour de la Poulie de 3
1/2" (24) que vous avez installé précédemment sur la
base de l'Ensemble de Poids (5).
48. Enroulez le câble de l'Appareil de Musculation des
Bras (72) autour d'une Poulie de 4 1/2" (82) en sui-
vant la direction indiquée sur le schéma. Fixez la
Poulie à l'intérieur du support du Cadre Supérieur de
l'Ensemble de Poids (66) à l'aide d'un Boulon de 3/8"
x 1 3/4" (57) et d'un Écrou de Blocage en Nylon de
3/8" (50). Assurez-vous que l'extrémité du Câble
passe dans le support de la manière indiquée sur
le schéma.
49. Fixez l'extrémité filetée du Câble de l'Appareil de
Musculation des Bras (72) au Support en "U" (97) à
l'aide d'une Rondelle Plate de 1/4" (71) et d'un Écrou
de Blocage en Nylon de 1/4" (68).
Fixez le Support en "U" (97) à l'orifice du Long Tube
de Charges (70) à l'aide d'un Boulon de 5"16" x 1
3/4" (96) et d'un Écrou de Blocage en Nylon de 5/16"
(64). Remarque : Ne serrez pas l'Écrou; vissez-le
sur l'extrémité du Câble en faisant uniquement
deux tours comme l'indique le schéma en car-
touche.
Avis important : Suivez les quatre câbles d'une
extrémité à l'autre et assurez-vous qu'ils soient
dans les gorges des poulies et que les câbles et
les poulies se déplacent librement et que les
câbles ne vrillent pas.
47
48
66
49
96
19
72
5
82
50
72
72
72
68
97
72
64
97
71
68
70
24
57
