Démontage
Retirez avec précaution la partie inférieure du capteur sans l'incliner. Faites attention au démontage
correct du composant !

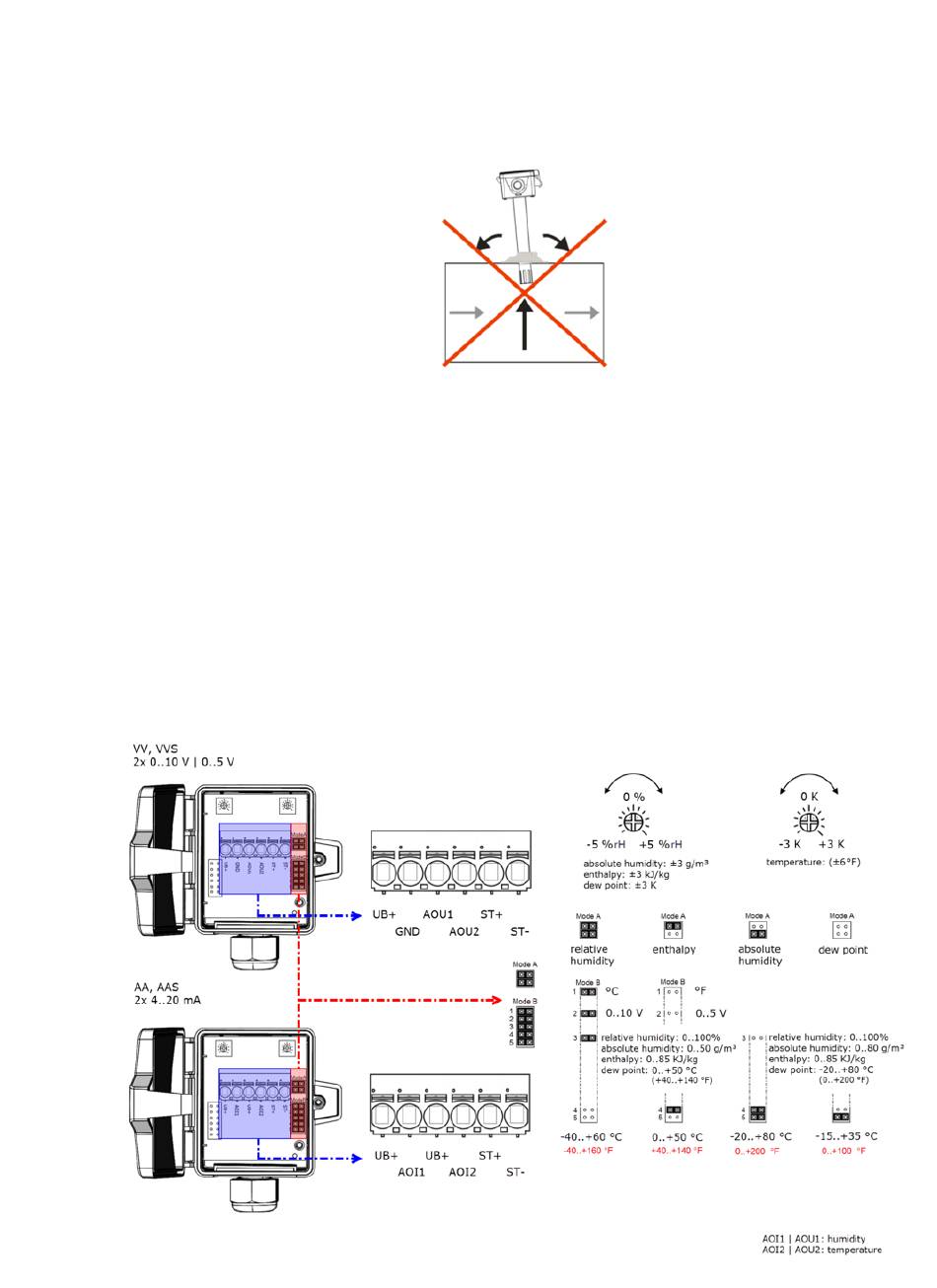

Schéma de raccordement
Borne ST+ | ST- : non connectée
Le réglage des plages de mesure s'effectue en changeant les cavaliers hors tension. La valeur de
sortie de la nouvelle plage de mesure est disponible après 2 secondes.
Note (type AA, 4..20 mA)
Si vous utilisez uniquement la sortie température, la sortie humidité doit toujours être reliée à la
masse/GND du module d'entrée analogique.
AOI1 | AOU1: Humidité
AOI2 | AOU2: Température
HS-D TH
5/6
