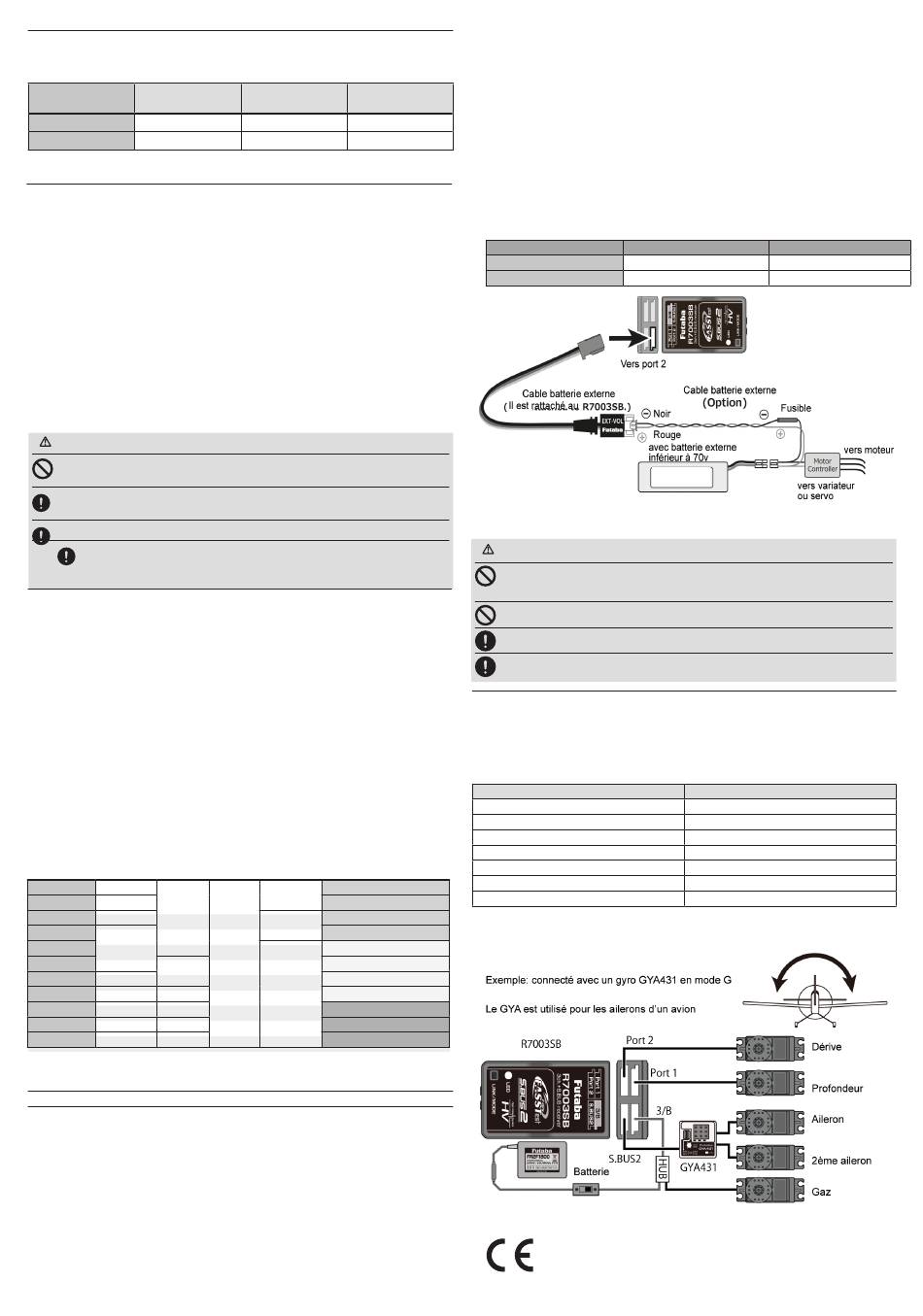

FUTABA R7003SB Mode D'emploi page 2
S.BUS2
S.BUS2 étend S.BUS et prend en charge la communication bidirectionnelle. Les
capteurs sont connectés au port S.BUS2.
S.BUS Servo
Port
S.BUS Gyro
S.BUS
○
S.BUS2
× （*）
*Seuls les périphériques compatibles S.BUS2 peuvent être connectés au port S.BUS2. Les
servos et gyroscopes S.BUS standard ne doivent pas être connectés au port S.BUS2.
Liaison à l'émetteur
Easy Link ID permet aux récepteurs FASSTest de se connecter à un émetteur compatible
sans appuyer sur le bouton de liaison du récepteur.
1
Amenez l'émetteur et le récepteur près l'un de l'autre, à moins de 50cm.
2
Allumez l'émetteur. Placez l'émetteur dans le mode liaison au récepteur
3
Allumez le récepteur..
4
Le récepteur attendra que le processus de liaison commence pendant 2
secondes. Ensuite, il retournera au mode de fonctionnement normal..
*
Reportez-vous au manuel d'utilisation de l'émetteur pour plus de détails sur la façon de placer l'émetteur dans le mode de
liaison.
* S'il y a beaucoup de systèmes FASSTest allumés à proximité, votre récepteur pourrait avoir des difficultés à établir
une liaison avec votre émetteur. Ceci est un événement rare. Cependant, si un autre émetteur / récepteur FASSTest
est connecté en même temps, votre récepteur pourrait être relié au mauvais émetteur. C'est très dangereux si vous ne
remarquez pas cette situation. Afin d'éviter le problème, nous vous recommandons fortement de vérifier si votre récepteur
est vraiment sous contrôle de votre émetteur.
* Si le type de système de l'émetteur est changé, le récepteur devra être relié de nouveau à l'émetteur.* Un lien est requis
lorsqu'un nouveau modèle est créé à partir d'une sélection de modèle.
Attention
N'effectuez pas la procédure de liaison lorsque les fils du moteur sont branchés ou que le moteur
fonctionne,.
Lorsque la liaison est terminée, veuillez faire un cycle d'alimentation du récepteur et assurez-vous
que le récepteur est correctement relié à l'émetteur.
Veuillez allumer votre système dans cet ordre. Émetteur d'abord, suivi du récepteur.
Si le récepteur R7008SB a déjà été relié à un autre émetteur, assurez-vous que l'émetteur
ne fonctionne pas pendant la connexion du récepteur au nouvel émetteur.
Modes voies
Le R7003SB est capable de changer ses allocations de canaux comme décrit dans le
tableau ci-dessous. Veuillez choisir le mode qui correspond à l'utilisation dans la procédure
suivante parmi les 11 modes.
1
Appuyez sur le bouton Link / Mode du récepteur R7003SB et maintenez-le
enfoncé. [L'émetteur est toujours éteint]
2
Allumez le récepteur tout en maintenant le bouton Link / Mode enfoncé. Après
la mise sous tension, le bouton peut être relâché.
3
La LED devrait maintenant clignoter en rouge et vert.
4
Chaque pression sur le bouton Mode / Link fait passer le récepteur au mode suivant.
[Reportez-vous au tableau du mode CH illustré ci-dessous.]
5
Lorsque vous atteignez le mode dans lequel vous souhaitez opérer, maintenez
le bouton Mode / Link enfoncé pendant plus de 2 secondes..
6
Lorsque la LED clignote en vert et rouge, c'est l'achèvement d'un changement
de mode.
7
Veuillez éteindre puis rallumer après avoir changé le mode.
* 5 secondes après l'activation du récepteur, la LED indique le mode CH.
Table mode R7003SB
A(Default）
S.BUS
B
S.BUS2
C
S.BUS
voie2
D
E
voie1
F
voie4
G
voie2
H
voie1
voie5
I
voie2
voie7
J
voie4
voie8
K
voie11
voie12
Mesure de tension supplémentaire
R
R7003SB peut afficher la tension d'une batterie de récepteur sur un émetteur.
D
De plus, les procédures suivantes sont nécessaires pour afficher la tension
d'une autre batterie (batterie du variateur, etc.).
1
L'adaptateur en option pour CA-RVIN-700 est acheté.
2
R7003SB est changé en "Mode EXT-VOL" dans la procédure suivante.
* Si "Mode EXT-VOL" est utilisé, le port 2 ne peut pas être utilisé comme servo
CH.
3
Selon le manuel du CA-RVIN-700, le câblage de la batterie est ramifié et se
connecte.
4
Un côté de EXT-VOL CABLE est connecté au port 2 du R7003SB.
S.BUS2 Servo
Senseur Télém.
S.BUS2 Gyro
○
×
○
○
Rouge 1 fois
S.BUS2
Rouge 2 fois
Rouge 3 fois
S.BUS
Rouge 4 fois
Verte 1 fois
voie3
Verte 2 fois
Verte 3 fois
S.BUS2
Verte 4 fois
Rourte/verte 1 fois
Rourte/verte 2 fois
Rourte/verte 3 fois
＜ Comment changer le R7003SB en "Mode EXT-VOL"" ＞
1
Allumez le récepteur. La LED s'allume en rouge. [L'émetteur est toujours éteint]
2
Maintenez le bouton Mode / Link enfoncé pendant 5 secondes à 10 secondes.
*
Il devient le mode qui fait une erreur en dépassant 10 secondes. Dans ce cas,
éteignez l'alimentation et recommencez.
3
La LED devrait maintenant clignoter rapidement en vert. Le bouton Mode / Link
est relâché.
4
Chaque pression sur le bouton Mode / Link fait passer le récepteur au mode
suivant.
5
Lorsque vous atteignez le mode dans lequel vous souhaitez opérer, maintenez
le bouton Mode / Link enfoncé pendant plus de 2 secondes.
6
Lorsque la LED clignote en ver t avec le rouge, c'est l'achèvement d'un
changement de mode.
7
Veuillez éteindre et rallumer l'ampli-tuner après avoir changé le mode EXT-VOL.
Mode
Mesure de tension externe
Servo (Défaut）
Mode EXT-VOL
*Il se connecte en référence au manuel de CA-RVIN-700.
Attention
Ne pas toucher les fils.
* C'est très dangereux.
Ne pas connecter la batterie externe avant le récepteur
Lorsque vous n'utilisez pas EXT-VOL, le "Mode EXT-VOL" est désactivé.
Ne branchez pas le cable EXT-VOL autre que sur le port 2 de R7003SB.
Lors de l'utilisation du récepteur R7003SB avec les
GYA430, GYA431
Le tableau suivant correspond aux fonctions du gyro. Un port peut être utilisé efficacement. Le servo
contrôlé par un gyroscope est connecté à un gyroscope.
* Veuillez vous référer à la description de chaque manuel du gyro.
Table gyro S.BUS
Voie de contrôle du gyro
Direction
Profondeur
Aileron
Profondeur + dérive
Aileron+dérive
Aileron+Profondeur
Aileron+Profondeur+dérive
LED
OFF
verte 1 fois
ON
verte 2 fois
Mode
D,E
F
G
H
I
J
K
