Surveillance Du Débit Des Pompes; Débit D'arrivée Et Débit De Refoulement - FLYGT FMC 200 Manuel D'utilisation

Annexe
Indication du calcul de débit en cours.
Le calcul du débit se fait lorsque la diode LED est allumée et que l'une des pompes est en marche.
5.4.3 Surveillance du débit des pompes
Le résultat du calcul de débit des pompes apparaît dans les canaux Débit calculé P1. et Débit
calculé P2. Le téléautomate peut assurer la surveillance continue du débit calculé des pompes en les
comparant avec les valeurs nominal, celles ci sont renseigné dans les canaux débit nominal P1, et
débit nominal P2. De plus, il faut déterminer l'écart admissible du débit calculé par rapport au débit
nominal dans les canaux Alarme débit P1 et Alarme débit P2.
Si l'écart est plus élevé que la valeur admissible, une alarme est activée.

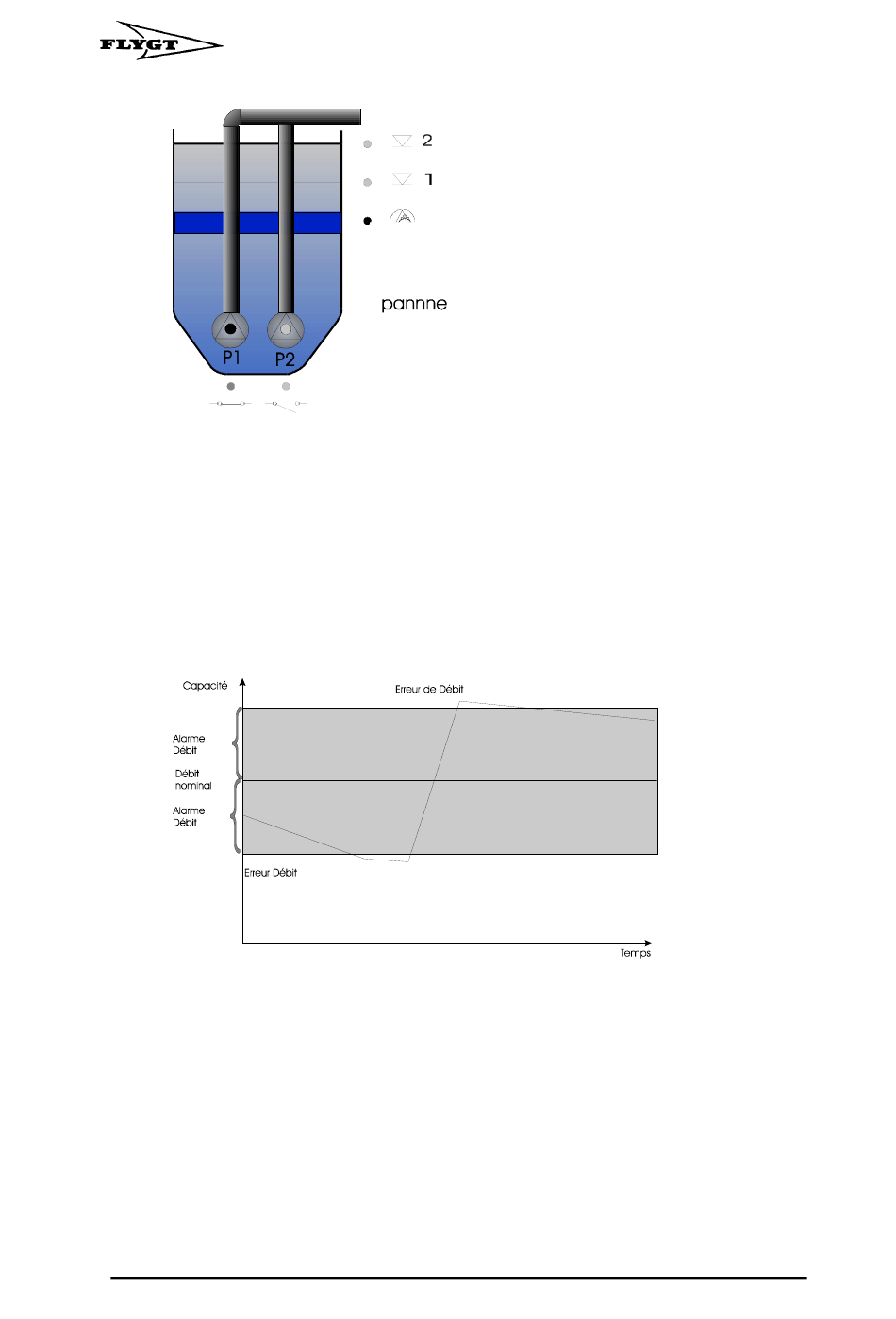

Débit calculée d'une pompe.
Dans l'exemple ci-dessus, nous pensons qu'il faut procéder à l'entretien d'une pompe. Le débit de
la pompe ne cesse de chuter. Lorsque le débit atteint le seuil limite, une alarme de bas débit est
déclenchée. La pompe est réparée et le débit augmente de façon marquée.
Les canaux visant le calcul du débit et la mise en mémoire des valeurs se trouvent dans le groupe
paramétrage débit. Il est aussi possible de faire des réglages à partir du système central.
5.5 Débit d'arrivée et débit de refoulement
Le téléautomate permet de surveiller le débit d'arrivée et le débit de refoulement.
Pour mesurer le débit d'arrivée et calculer le débit de refoulement, il faut définir le puisard et les
paramètres pour le calcul de débit. Consultez la section Configuration du puisard déjà abordée
dans ce chapitre.
