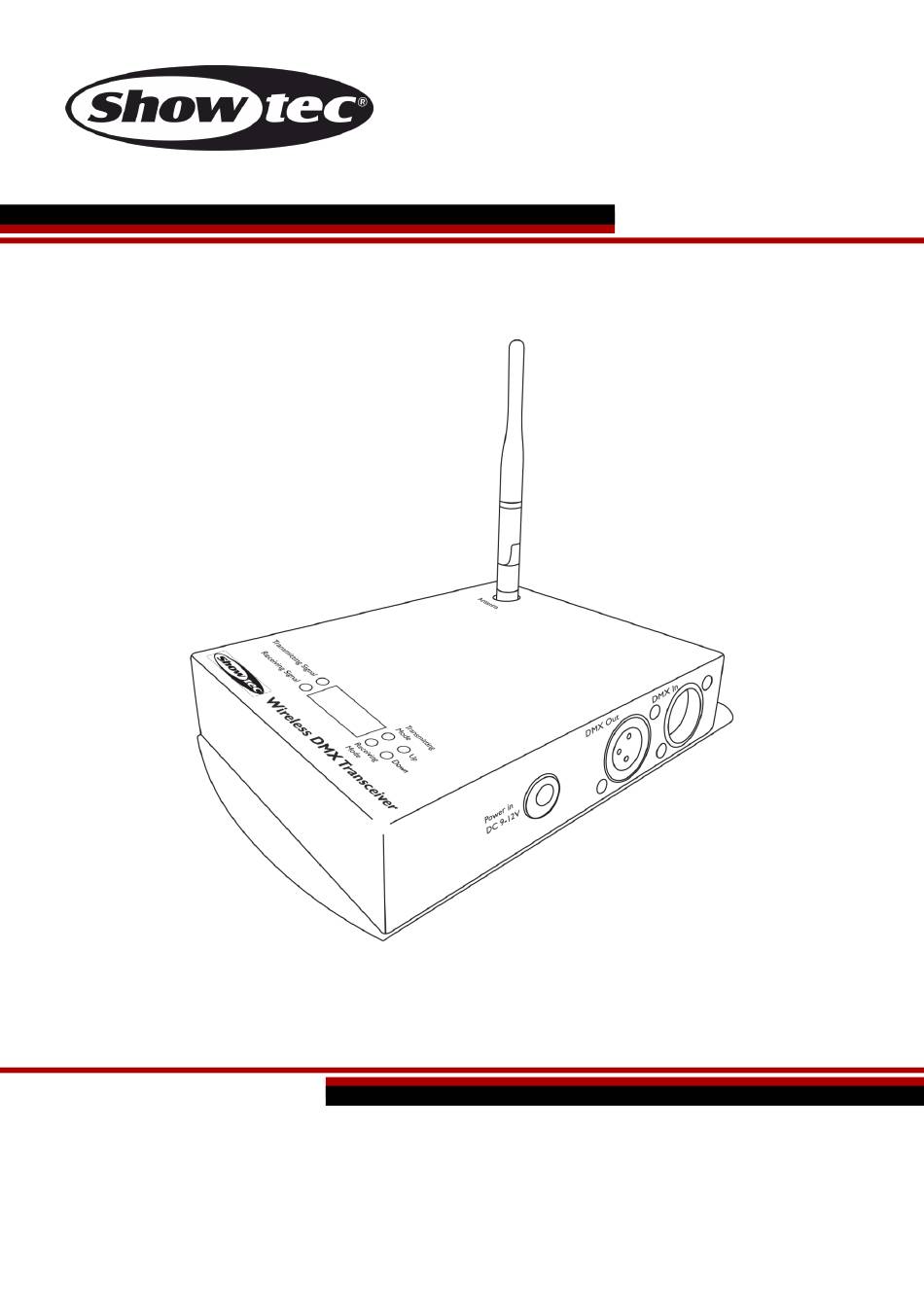

- Page 1 MANUEL FRANÇAIS Wireless DMX Transceiver V1 Code commande : 50235 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Configuration – Exemple 2 ............................8 Connexion de l’appareil ............................. 9 Câblage de données ..............................9 Entretien .....................................10 Dépannage ..................................11 Pas de lumière ................................11 Pas de réponse du DMX ............................11 Spécifications du produit ...............................13 Remarques :..................................14 Code commande : 50235... -
Page 3: Avertissement
Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Le contenu expédié comprend : Wireless DMX Transceiver de Showtec Adaptateur d'alimentation 9V, 1A (0,75 m) ... - Page 4 Laissez l’appareil hors tension et à température ambiante. • Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
-
Page 5: Conditions D'utilisation
N’essayez pas d’installer cet appareil vous-même ! Confiez cette tâche à un revendeur autorisé ! Le Wireless DMX Transceiver peut être placé sur une surface au sol dégagée. Une mauvaise installation peut provoquer de graves dommages matériels et physiques ! Code commande : 50235... -
Page 6: Branchement Au Secteur
Après cette période, les réclamations ne seront plus prises en compte. Les réclamations ne seront alors considérées que si le client a, jusqu’ici, respecté toutes les parties du contrat, sans tenir compte de l’accord d’où résulte l’obligation. Code commande : 50235... -
Page 7: Description De L'appareil
Description de l’appareil Caractéristiques Le Wireless DMX Transceiver de Showtec est un système de communication sans fil DMX fiable et rapide. L'appareil fonctionne comme émetteur DMX et récepteur DMX. Tension d’entrée : 100 - 240 V, 60 / 50Hz ... -
Page 8: Installation
Il est possible de configurer plusieurs récepteurs avec le même numéro d'identification. Il est donc IMPOSSIBLE de configurer plusieurs émetteurs avec le même numéro d'identification. Remarque : reliez tous les câbles avant de connecter à l’alimentation électrique Code commande : 50235... -
Page 9: Configuration - Exemple 1
Wireless DMX Transceiver Configuration – Exemple 1 Schéma 02 Schéma 03 Configuration – Exemple 2 Schéma 04 Code commande : 50235... -
Page 10: Connexion De L'appareil
FL72150 (1,5 m), FL723 (3 m), FL726 (6 m), FL7210 (10 m). • Câble 110 Ohm DAP audio avec transmission du signal numérique. Code commande FL0975 (0,75 m), FL09150 (1,5 m), FL093 (3 m), FL096 (6 m), FL0910 (10 m), FL0915 (15 m), FL0920 (20 m). Code commande : 50235... -
Page 11: Entretien
Assurez-vous que les branchements restent propres. Débranchez l’alimentation électrique et nettoyez les connexions DMX à l’aide d’un chiffon humide. Assurez-vous que les connexions sont parfaitement sèches avant de connecter le matériel ou de le brancher à l’alimentation électrique. Code commande : 50235... -
Page 12: Dépannage
Il se peut que le problème soit lié à l'alimentation ou aux LED. 01) Alimentation. Vérifiez si l’unité est branchée à l’alimentation appropriée. 02) LED. Rapportez le Wireless DMX Transceiver et/ou l'effet lumineux à votre revendeur Showtec. 03) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranchez l’unité. - Page 13 Déconnectez le projecteur et Les LED sont abîmées. rapportez-le à votre revendeur. Les réglages de l’alimentation ne • Déconnectez le projecteur. Vérifiez correspondent pas à la tension et les réglages et modifiez-les si à la fréquence C.A. nécessaire Code commande : 50235...
-
Page 14: Spécifications Du Produit
Wireless DMX Transceiver Spécifications du produit Modèle : Wireless DMX Transceiver de Showtec Tension d’entrée : 100 - 240 V C.A. / 60 / 50Hz Alimentation : Adaptateur d’alimentation 9 V / 1 A Dimensions : 180 x 120 x 145 mm (l x L x H) -
Page 15: Remarques
