Model: EF34

Accessoires en option

A.
Matériel de fixation pour plafond en béton
Le matériel de fixation pour plafond en béton DOIT être utilisé en cas d'installation directe sans
boîte de raccordement sur un plafond en béton.
Les étapes 1-3 de l'installation doivent être terminées avant l'installation du support de
fixation plafond.
Placez le support de fixation plafond contre le plafond à
a.
l'endroit où le ventilateur sera installé.
b. En vous guidant sur le support de fixation, repérez sur
le plafond les 5 emplacements des trous dans lesquels
seront insérées les chevilles à expansion.
c. Retirez le support de fixation plafond et vérifiez que les 5 emplacements repérés sont nets et sans
obstacles. (Remarque : Utilisez l'un des trous oblongs du support pour la cheville à expansion munie
d'un crochet)
d. Avec un forêt de 10 mm, percez un trou au niveau de chacun des 5 emplacements repérés sur une
profondeur d'au moins 40 mm dans le plafond en béton. (Veillez à bien éliminer toute la poussière
restée dans chaque trou lorsque vous avez fini de percer.)

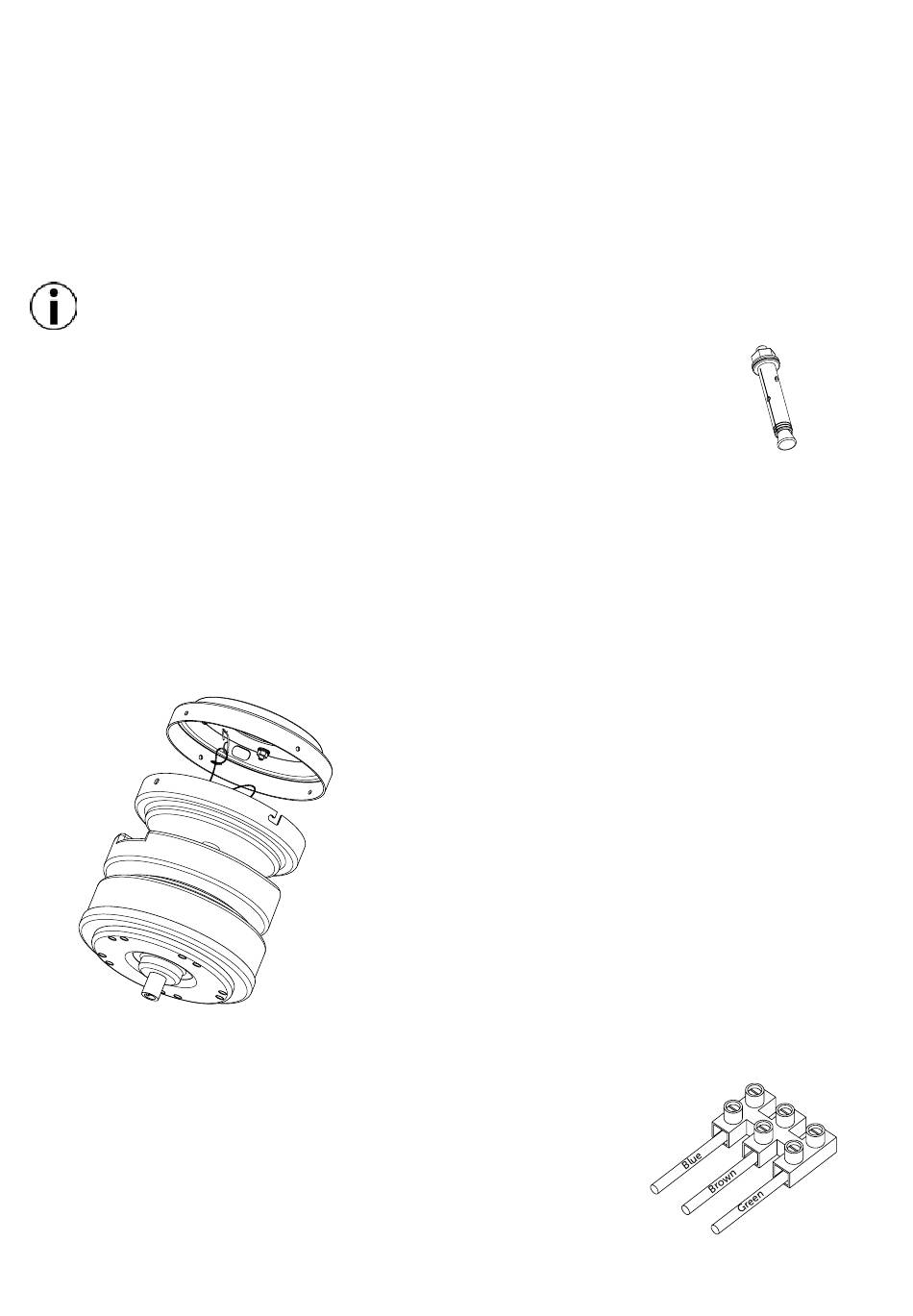

Figure A.
B.
Bloc de jonction électrique
Si votre moteur comporte un domino préinstallé sur le support de
moteur inférieur, Effectuez toutes les connexions électriques dans le
domino conformément au schéma ci-joint (peut varier d'un pays à
l'autre).
Protected by one or more of the following US patents: (D652.133S, 29/341,859, 29/391,310, 13/662,910)
e. Après avoir fait passer les fils d'alimentation dans l'orifice
central du support de fixation plafond, fixez ce dernier au
plafond avec les 4 chevilles à expansion non munies du
crochet.
f. [Reportez-vous à l'étape 5 de l'installation. Raccordements
électriques]
g. Fixez le câble sécurité du ventilateur provenant du moteur
sur la cheville à expansion munie d'un crochet en faisant
glisser la boucle ouverte du câble de sécurité par-dessus le
crochet puis en faisant glisser le collier de la boucle jusqu'à
ce qu'il soit serré autour de la tige du crochet comme sur la
Figure a.
h. [Retournez à l'étape 6 de l'installation. Montage du moteur]
© Exhale Fans, LLC 2018. All rights reserved
Liste des pièces
Ancre d'expansion
10
Qty: 4
