• NOTICE DE POSE ET D'ENTR ETI EN
1

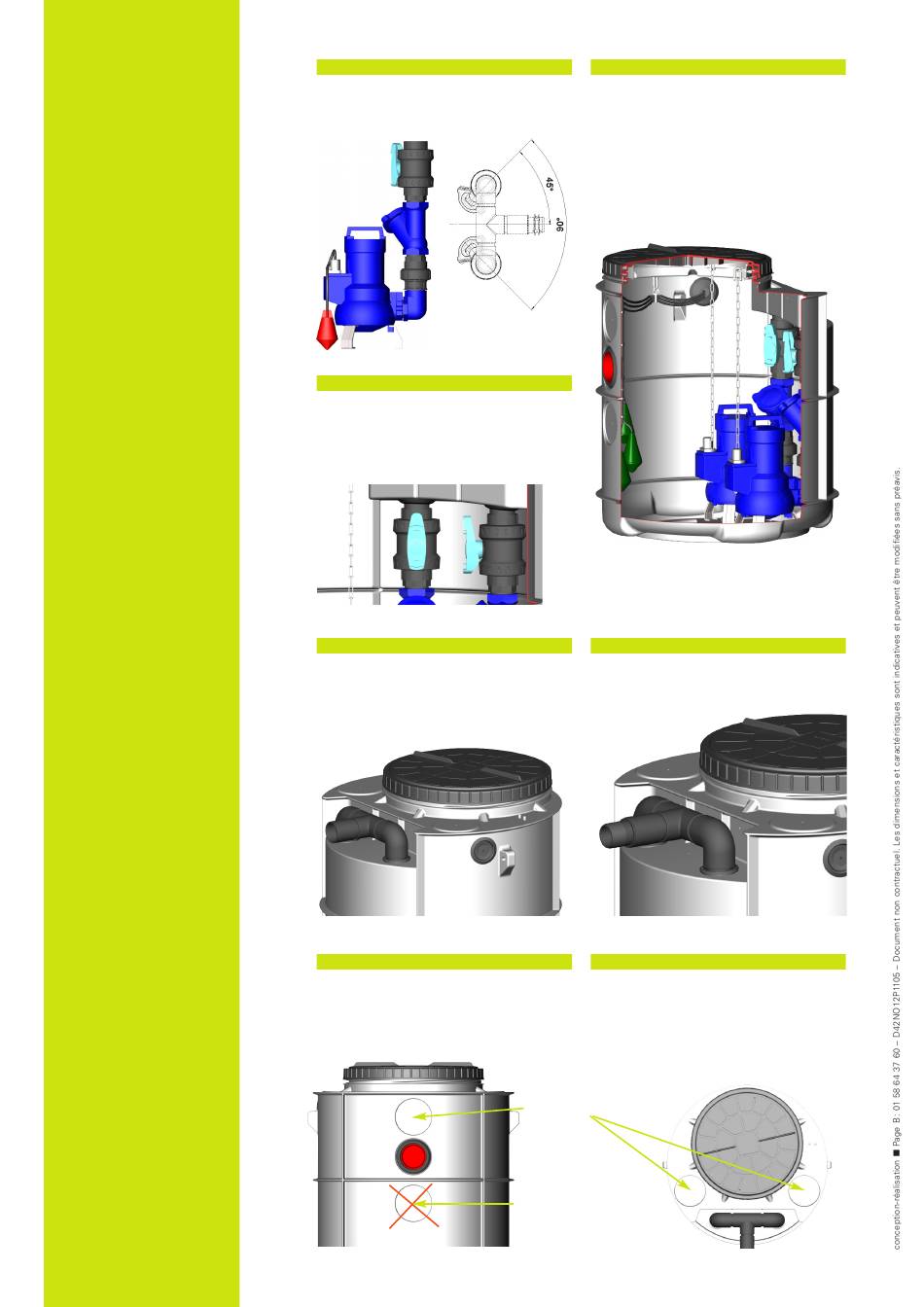

Vissez les éléments LAR058 sur la sortie
des deux pompes. Orientez les clapets
anti-retour comme ci-dessous.
3
Passez l'élément LJR059 à travers les
joints. Dévissez les raccords hauts des 2
vannes et collez-les sur les tubes
(LJR059). Revissez les raccords.
4
Pour un raccordement en tube rigide,
collez le tube (ASR059) sur le té, le
manchon (ASR059) sur le tube et
raccordez directement sur le manchon.
6
Utilisez l'entrée du poste ou si nécessaire,
percez une autre entrée à la scie-cloche
Ø110 sur le pointeau de centrage du
haut. Ébavurez et montez le joint fourni.
2
Attachez les chaînes aux poignées des
pompes à l'aide des manilles. Positionnez
les pompes dans le poste. Pour chaque
pompe, laissez 1 ml de câble électrique
libre à l'intérieur du poste pour permettre
la sortie des pompes ; effectuez 3
boucles, accrochez-les au serre-câble à
l'aide d'un collier de type colson.
5
Pour un raccordement en tuyau souple
collez la douille sur le manchon.
7
Si nécessaire, il est possible de percer une
entrée et/ou une sortie de ventilation.
Pointez la scie-cloche Ø110 sur le pointeau
de centrage choisi. Percez, ébavurez et
montez le joint.
Pointeaux de centrage
Non utilisable
