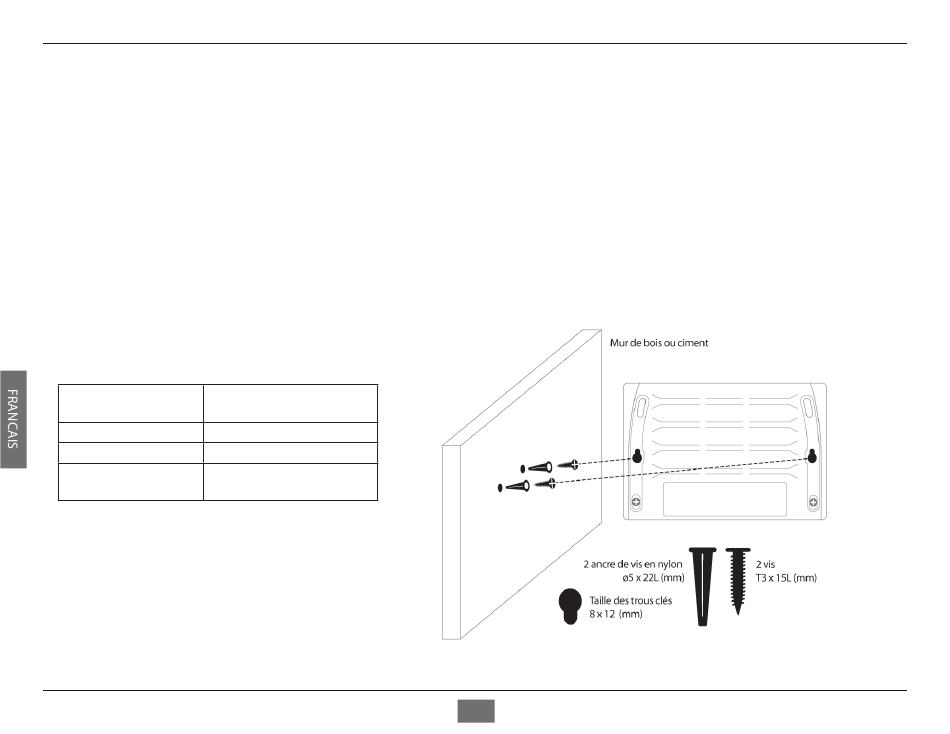

Le DES-1005E peut être monté sur un mur. À cet effet, deux trous de fixation sont prévus sous le commutateur. Faites en sorte que la façade avant
soit bien en vue afin que les voyants lumineux soient visibles. Reportez-vous à l'illustration cidessous.
A.) Mur en béton
1. Posez les chevilles nylon dans un mur en béton.
2. Vissez les vis T3 x 15L dans les chevilles nylon.
3. Accrochez les trous de fixation du commutateur aux vis. Le montage mural est terminé.
B.) Mur en bois
1. Vissez les vis T3 x 15L dans le mur en bois.
2. Accrochez les trous de fixation du commutateur aux vis. Le montage mural est terminé.
Key holes size: 15 x 8.0
Dimension des trous : 15 x
x 3.2(mm)
8,0 x 3,2 (mm)
Wall-mount anchors
Chevilles murales
Screw
Vis
Wood Wall / Cement
Mur en bois ou en béton
Wall
(1) Minimum 19 mm pour un mur en bois
(2) 7,62 cm pour un mur en béton
Montage mural du commutateur
