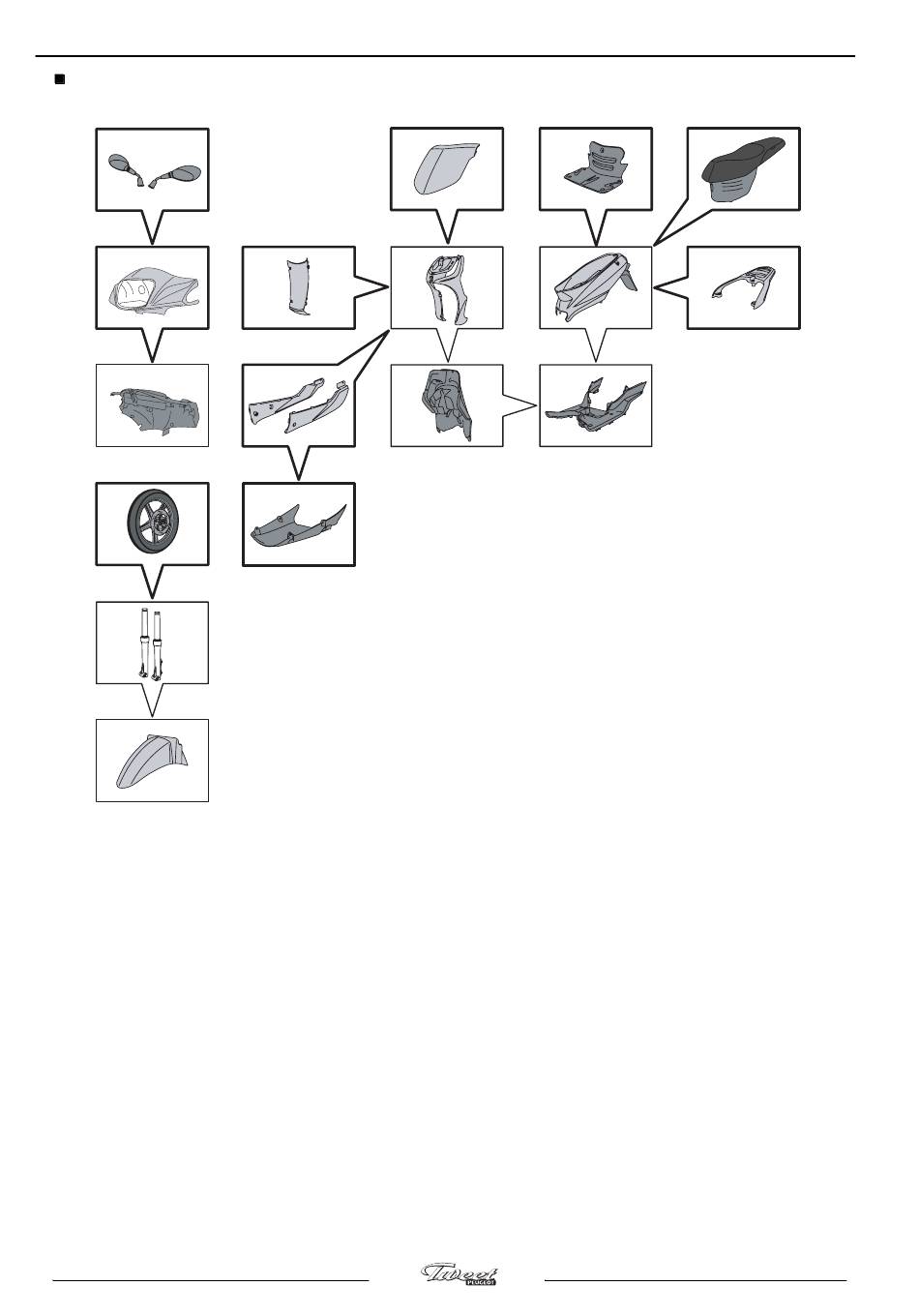

Logigramme de démontage des éléments de carrosserie
1*
2*
10*
3
4*
5
6
1. Rétroviseurs*
2. Carénage avant guidon*
3. Carénage arrière guidon
4. Roue avant*
5. Tube de fourche
6. Garde boue avant
7. Tablier avant supérieur*
8. Tablier avant inférieur
9. Pare-boue*
*Cet élément peut-être déposé seul.
Reproduction ou traduction, même partielle, interdite sans autorisation écrite de Peugeot Motocycles
7*
9* 8
12
11*
14*
15
13
10. Bas de caisse*
11. Bas de caisse central*
12. Tablier arrière
13. Plancher
14. Trappe batterie*
15. Carénages arrière/Bavette
16. Selle et coffre*
17. Poignée de maintien*
CARROSSERIE
16*
17*
19
