Mesure Du Courant De Fuite Avec L'équipement Hf À La Terre; Test D'alarme De Surveillance D'électrode De Retour - Fluke Biomedical QA-ES II Mode D'emploi

Mesure du courant de fuite avec l'équipement
HF à la terre
Avec l'appareil d'électro-chirurgie mis à la terre, la
charge de test est de 200 ohms et l'appareil d'électro-
chirurgie doit fonctionner à la puissance maximale.
La configuration de test C illustrée par la figure 8 est
conforme au document CEI 601.2.2, sec. 19.101a, test 1,
fig. 102, et sec. 19.102, adopté par la norme ANSI/AAMI
HF18-2001.

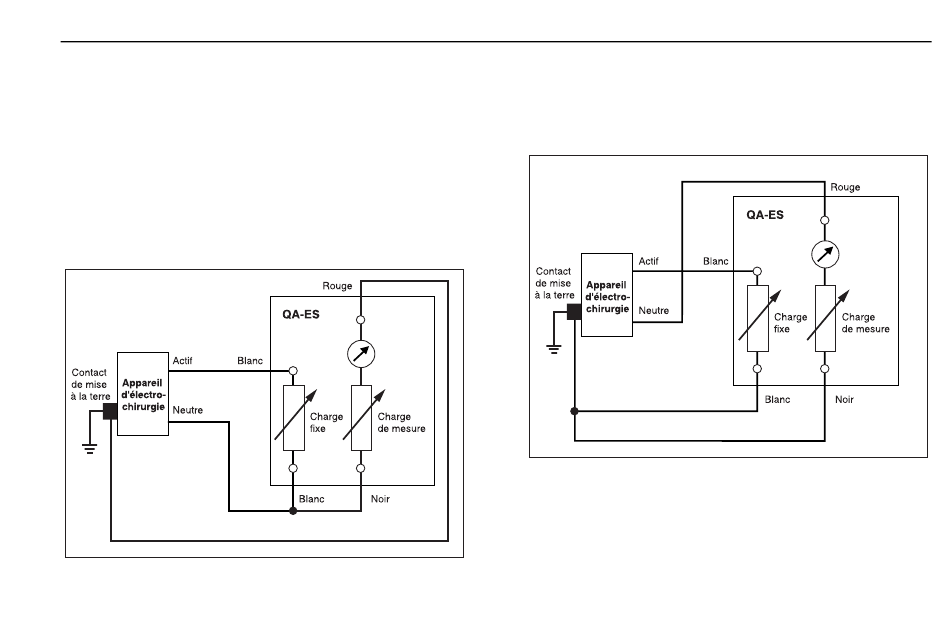

Figure 8. Configuration de test C
Tests de l'appareil d'électro-chirurgie avec l'analyseur
La configuration de test D illustrée par la figure 9 est
conforme au document CEI 601.2.2, sec. 19.101a, test 2,
fig. 103, et sec. 19.102, adopté par la norme ANSI/AAMI
HF18-2001.
Test d'alarme de surveillance
d'électrode de retour
Le test d'alarme de surveillance d'électrode de retour
eri013.eps
vérifie que l'appareil d'électro-chirurgie émet bien une
alarme sonore si la résistance entre les deux électrodes
Electrosurgical Analyzer
Figure 9. Configuration de test D
eri014.eps
