3.5
Connexions
8015386/YYJ7/V1-2/2016-07 | SICK
Sujet à modification sans préavis

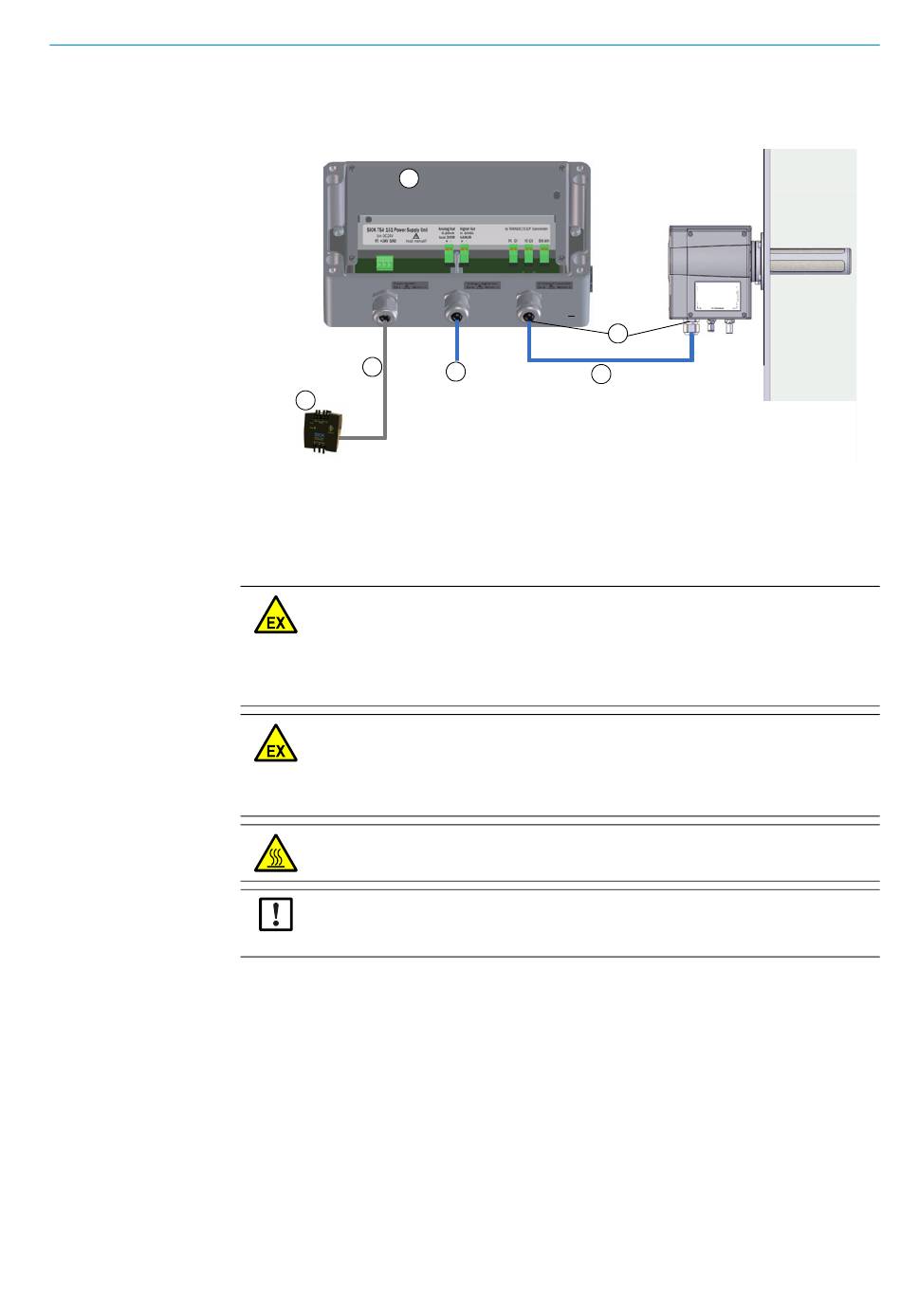

Fig. 14:
1
6
2
Raccordement et blindage
AVERTISSEMENT : perte de la certification Ex en cas d'alimentation non autori-
sée
Le TRANSIC151LP ne doit être alimenté que par l'unité d'alimentation TSA151.
L'unité TSA151 ne doit être alimentée que par une alimentation 24V CC TBTP.
▸
Respectez le repérage "X" sur l'étiquette signalétique,
page 13
AVERTISSEMENT : perte de la certification Ex en cas d'utilisation de câble non
autorisé
Si vous n'utilisez pas le câble standard de SICK, les câbles utilisés doivent répondre aux
spécifications du tableau
ATEX) de la TSA151", page
AVERTISSEMENT : détérioration des câbles en raison de la chaleur
▸
N'utiliser que des câbles spécifiés pour une température > 70 °C.
INFORMATION : risque de détérioration du TSA151 par de la poussière ou de
l'humidité
▸
N'ouvrir le TSA151 que dans un environnement sec et sans poussière.
Blindage du câble de liaison
Repérer les câbles (4 et 5) comme câbles à sécurité intrinsèque.
1
Fixer le blindage du câble (4) des deux côtés sur les presse-étoupes CEM (3).
2
Blindage du câble de la sortie analogique et binaire (5) :
3
– Possibilité 1 : faire un blindage capacitif :
▸
Fixer le blindage du câble à la borne de blindage dans le boîtier.
– Possibilité 2 : fixer le blindage sur le boîtier
▸
Attacher le blindage du câble au presse-étoupe
5
4
Unité d'alimentation TSA151 :
Alimentation 24 V CC TBTP fournie par client ou disponible en option
Presse-étoupe CEM
Câble de liaison : 0,5 / 2,5/ 5 m (torsadé blindé par paires)
Sortie analogique et binaire
Câble torsadé vers l'alimentation TBTP 24 V CC
"Caractéristiques techniques concernant la sécurité (IECEx/
78.
M A N U E L D ' U T I L I S A T I O N | TRANSIC151LP
INSTALLATION
3
voir "Identification du produit",
3
31
