Module Vector K
1000(H) x 1050(L) x 1050(P) mm
K6
K6
K6
K1
K5
K5
K5
K4

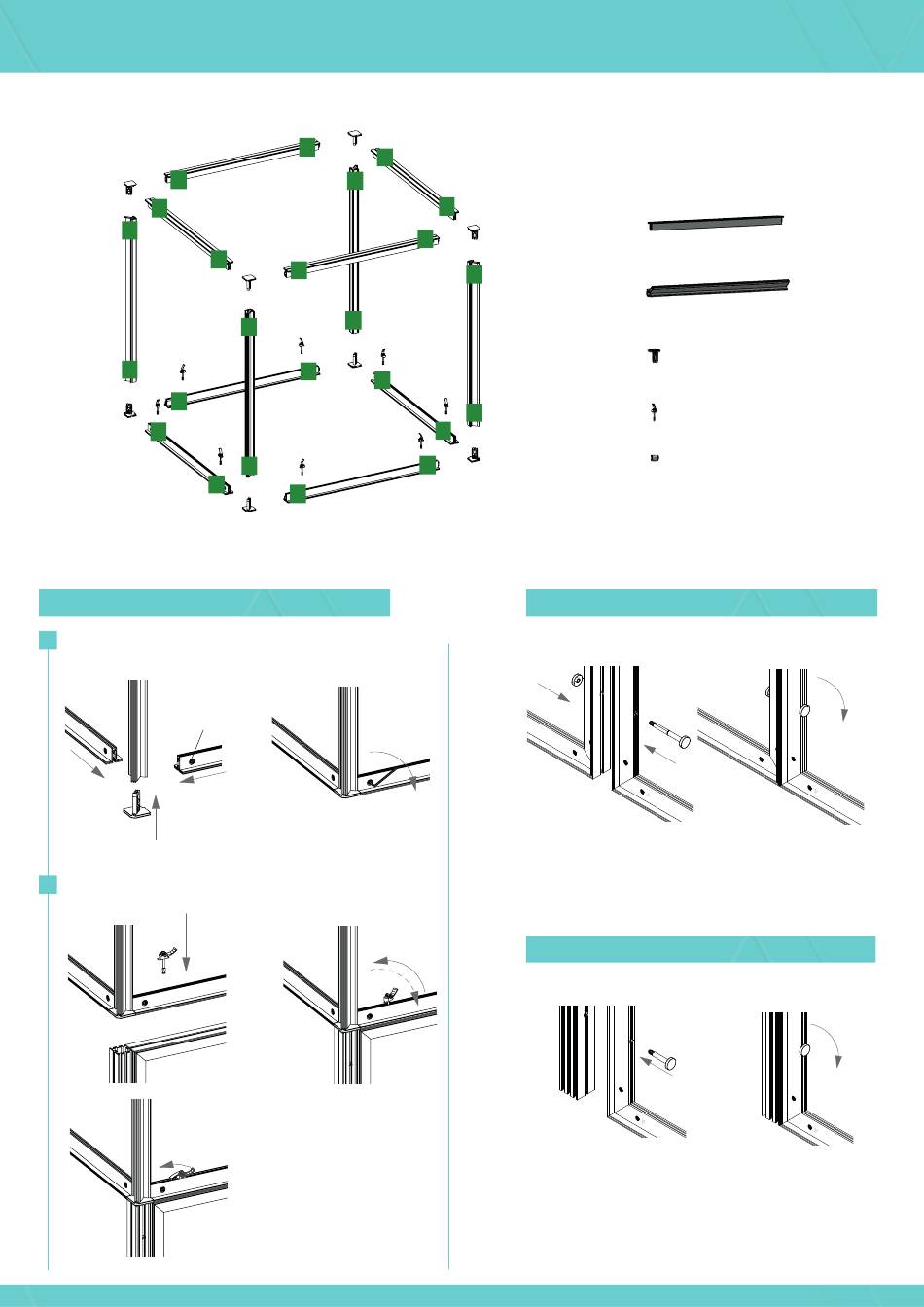

Notice d'assemblage
Assembler les angles à l'aide des repères de montage
A
Bouton-poussoir
Fixer la réhausse à la réserve à l'aide des fixations à levier
B
K7
K7
K7
K1
K8
K1
K8
K8
K4
K4
K2
K2
K2
K3
K3
K3
Connection de cadre à cadre
Connection de cadre à mât
Instructions
de montage
- 8 sections 940mm
- 8 sections 940mm
- 4 sections 986mm
- 4 sections 986mm
- 8 embouts de mâts
- 8 embouts de mâts
- 8 fixations à levier (FX268)
- 8 fixations à levier (FX268)
- 16 verrous (FX617)
- 16 verrous (FX617)
Module Vector K / Profilé 50mm / MODULE-VFF-K
VECTOR
A / 50mm Profil / MODULE-VFF-A
