I relè vengono collegati ai terminali di uscita con collegamenti
normalmente aperti e normalmente chiusi per praticità.
I LED rossi si accendono quando i relè corrispondenti vengono
attivati.
Collegare il ponticello del BUS per fornire la tensione del bus a
tutti i relè. Se si seleziona questa opzione, non collegare AUX
e NEG.
Per selezionare la modalità più adatta ai propri requisiti,
utilizzare il ponticello accanto al relè.
Ponticello
+
AUX
C
Comune
–
NEG
Per impostazione predefinita, non è attivato alcun ponticello e il
relè è in posizione NC.
Nota:
per la conformità allo standard EN50131-3, non
utilizzare l'ingresso AUX.
18 / 28

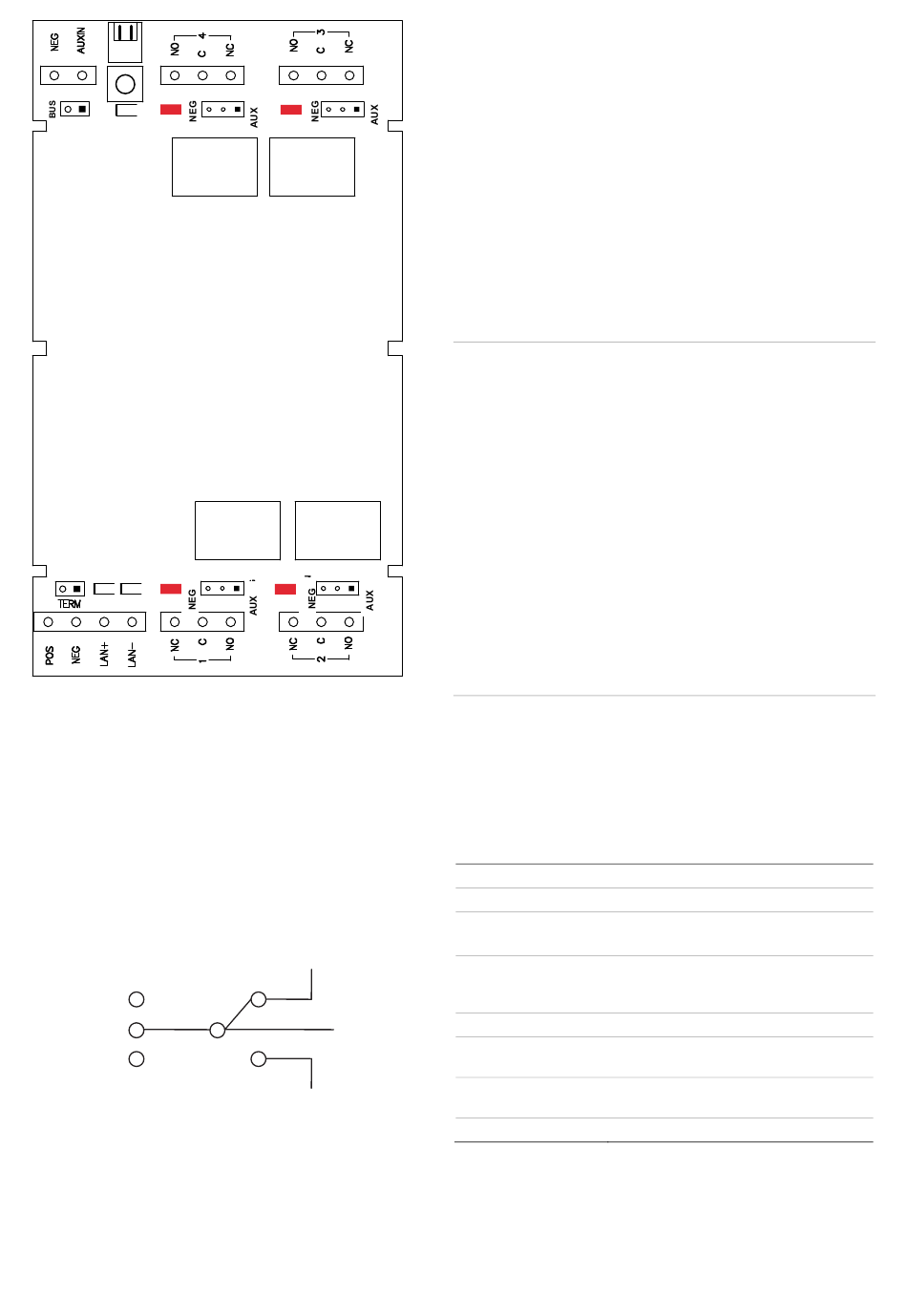

Relay 4
Relay 3
Relay 1
Relay 2
Uscita
NC
C
C
NO
Nessun ponticello
Chiusura contatto a secco fornita sul terminale di uscita. Carico
massimo 30 V CA a 1 A o 24 V CC a 1 A.
Ponticello tra C e NEG
Messa a terra del bus fornita sul terminale di uscita a 0 V
(tipica). Non superare il valore nominale di carico massimo del
relè, ovvero 30 V CA a 1 A o 24 V CC a 1 A.
Ponticello tra AUX e C
Tensione del bus fornita sul terminale di uscita a 12-13 V CC
(tipica). Il carico massimo a 12 V corrisponde alla corrente
totale della centrale di 1 A. Ciò include tutte le tastiere e i
moduli di espansione collegati. Non superare il valore
nominale del relè.
Avviso relativo al limite di corrente:
Prima di effettuare il collegamento, verificare i requisiti di
corrente del carico.
Non è presente alcun sistema di protezione da sovracorrente
nei relè durante la fornitura di tensione di terra del bus o
tensione del bus (ponticello tra NEG e C o tra C e AUX). È
necessario assicurarsi che il carico non superi i limiti
raccomandati sopra indicati. Il superamento dei limiti può
danneggiare il modulo e costituire un pericolo elettrico.
Le centrali xGen dispongono di un sistema di protezione da
sovracorrente nel bus e sono in grado di scollegare il bus per
fornire una protezione temporanea. Se la funzione è abilitata,
la centrale visualizza il messaggio "Guasto sovracorrente" o
"Sovracorrente espansore". Condizioni di sovracorrente
ripetute possono causare danni permanenti alla centrale o ai
dispositivi collegati.
Firmware
Aggiornabile mediante il software DLX900 sulla rete o
mediante un'unità USBUP e la porta USBUP.
Specifiche
Compatibilità
Sistema di sicurezza xGen
Tensione
12,0-13,5 VCC (fornita dalla centrale)
Corrente
Minima (nessuna uscita attiva) 20 mA
Massima (tutte le uscite attive) 70 mA
Relé
Carico nominale 0,50 A a 30 V CA o
1 A a 24 V CC, corrente max 1 A, carico
min 1 mA a 5 V CC
Dimensioni (LxAxP)
135 mm x 80 mm x 55 mm
Temperatura di
Da 0° a 49 °C
funzionamento
(da 32° a 120 °F)
Temperatura di
Da -34° a 60 °C
stoccaggio
(da -30° a 120 °F)
Umidità relativa
Fino al 85% senza condensa
P/N 466-2716 • REV A • ISS 23MAY16
