Série

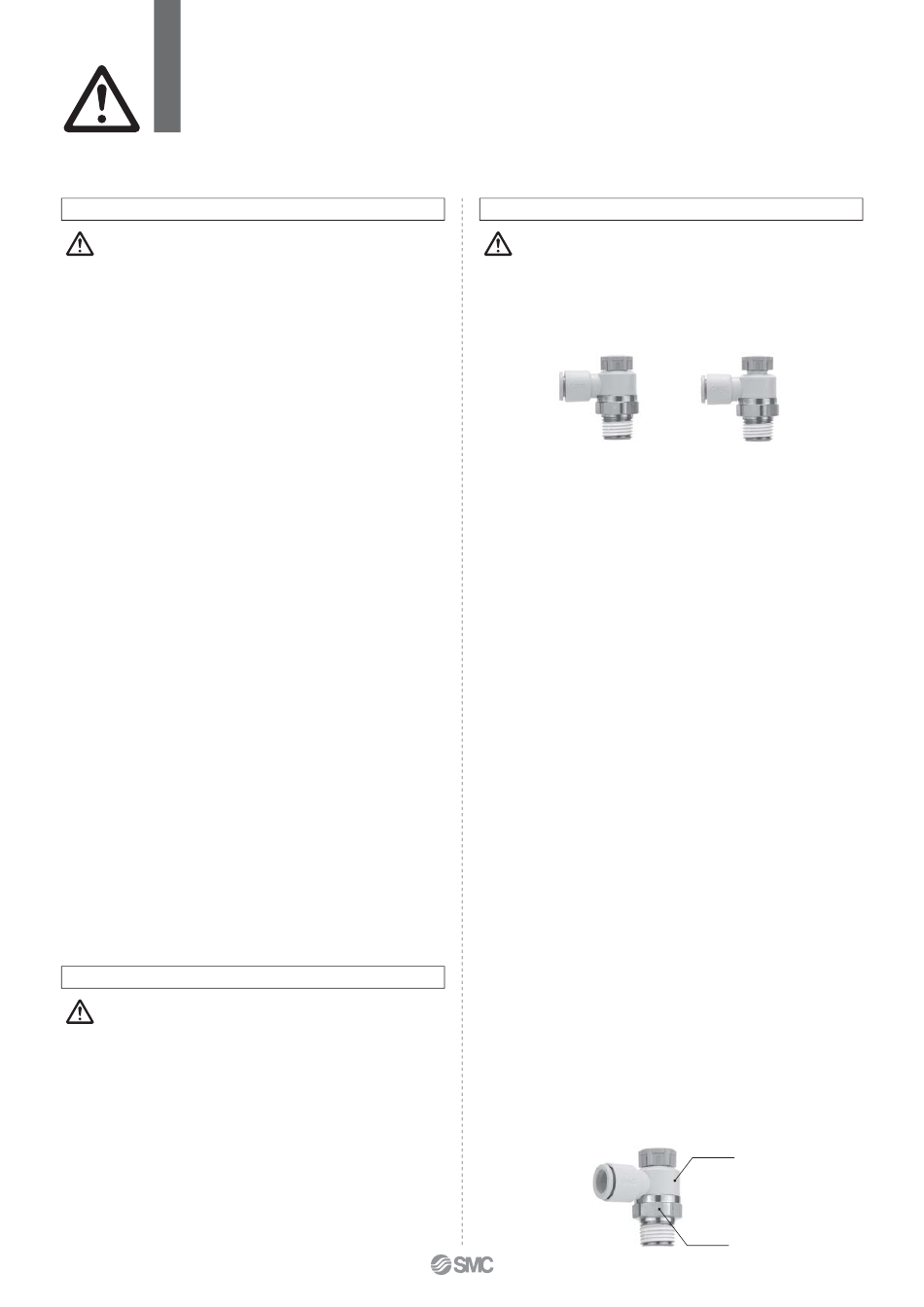

Précautions spécifiques au produit 1
Veuillez lire ces consignes avant l'utilisation.
Reportez-vous en annexe pour connaître les Consignes de sécurité et "Précautions d'utilisation des
produits SMC" (M-E03-3) pour les précautions concernant les équipement de contrôle du débit.
Conception et sélection
Attention
1. Vérifiez les caractéristiques.
Les produits repris dans ce catalogue sont conçus pour être utilisés dans
des systèmes à air comprimé (le vide y compris) uniquement.
Si les produits fonctionnent dans des conditions de pression ou de
température autres que celles comprises dans les plages spécifiées, cela
risque d'entraîner des dommages ou un mauvais fonctionnement. N'utilisez
pas le produit dans ces conditions. (Reportez-vous aux caractéristiques).
Contactez SMC en cas d'utilisation d'un fluide différent de l'air comprimé
(dont vide).
Nous ne prenons pas en charge les dommages subis par le produit en cas
d'utilisation autre que celle spécifiée.
2. Les produits présentés dans ce catalogue ne sont
pas conçus pour une utilisation en tant que vanne
d'arrêt avec fonctionnement sans fuite.
Une certaine quantité de fuite est permise dans les caractéristiques de produit.
Le serrage de la vis permettant d'annuler le phénomène de fuite peut
endommager l'équipement.
3. Ne pas démonter et ne pas modifier le produit et les
usinages supplémentaires.
Vous pouvez vous blesser et/ou provoquer des accidents.
4. Les caractéristiques de débit de chaque produit
sont des valeurs représentatives.
Les caractéristiques de débit sont propres à chaque produit
individuel. Les valeurs réelles peuvent varier en fonction du
raccordement, du circuit, des conditions de pression, etc.
5. Les valeurs de conductance sonique (C) et de
coefficient de pression critique (b) des produits
sont des valeurs représentatives.
La vis est entièrement ouverte pour des valeurs de
sens du débit contrôlé. La vis est entièrement
fermée pour des valeurs de sens du débit libre.
6. Vérifiez que le PTFE peut être utilisé pour votre application.
La poudre PTFE (Résine polytétrafluoroéthylène) est incluse dans la
matière de joint du filetage pour le raccordement du modèle à type
fileté. Vérifiez que son utilisation n'entraîne pas de dysfonctionnements.
Veuillez contacter SMC si vous avez besoin de la fiche technique de
sécurité des matières (MSDS).
Montage
Attention
1. Manuel d'instructions
N'installez et n'utilisez le produit qu'après avoir lu attentivement
le manuel d'instructions et en avoir compris le contenu.
Assurez-vous que le manuel est toujours à portée de main.
2. Prévoyez suffisamment d'espace libre pour réaliser
les travaux d'entretien.
Lors de l'installation des produits, prévoyez un espace pour l'entretien.
3. Serrez les filetages au couple de serrage approprié.
Lors de l'installation des produits, respectez les couples de
serrage de la liste ci-dessous.
AS
Montage
Attention
4. Après avoir enfoncé la poignée pour la verrouiller,
vérifiez la bonne fermeture.
Il ne doit pas être possible de faire tourner la poignée sur la
droite ou la gauche. Forcer la poignée en la tirant peut la
casser. Ne pas exercer de force excessive sur la poignée.
Verrouillage
5. Vérifiez le degré de rotation de la vis de réglage.
Les produits de ce catalogue disposent de vis imperdables
de sorte que la vis n'est pas complètement enlevée. Une
rotation trop importante peut endommager le produit.
6. Ne pas utiliser des outils tels que des pinces pour
faire tourner la poignée.
Cela provoquerait une rotation libre de la poignée ou son
endommagement.
7. Vérifiez le sens du débit d'air.
Un montage dans l'ordre inverse est dangereux car la vis de
réglage ne fonctionnera pas normalement entraînant des à-coups
brusques de l'actionneur.
8. Réglez la vis en ouvrant lentement la vis de
réglage après l'avoir fermée complètement.
Si les vis de réglage d'amortissement ne sont pas correctement
serrées l'actionneur risque de subir des à-coups brusques.
Si la vis de réglage d'amortissement est tournée dans le sens horaire,
elle sera en position fermée et la vitesse de l'actionneur sera diminuée. Si
la vis de réglage d'amortissement est tournée dans le sens antihoraire,
elle sera en position ouverte et la vitesse de l'actionneur augmentera.
9. Ne pas appliquer de force ou d'impact excessif par
l'emploi d'un percuteur sur le corps ou les raccords.
Cela peut entraîner des fuites d'air ou des dommages.
10. Se reporter au catalogue des raccords instantanés
pour plus de détails concernant les raccords et les
précautions de montage.
11. Diam. ext. du tube ø2
Il n'est pas possible d'utiliser de tube ne provenant pas de SMC ; cela
résulterait en une impossibilité de connecter le tube et une fuite d'air
pourrait se présenter après la connexion ou la déconnexion du tube.
12. Pour installer/retirer l'équipement de contrôle du
débit,
utilisez
une
serrer/déserrer l'écrou procuré du corps B, et de
manière aussi rapprochée du filet que possible.
N'appliquez pas de couples sur d'autres endroits car le
produit peut être endommagé. Tournez le corps A
manuellement pour le positionnement après l'installation.
13. N'utilisez pas le corps A pour des applications
comprenant une rotation continue.
Le corps A et la partie du raccordement peuvent être endommagés.
Déverrouillage
clé
appropriée
pour
Corps A
Corps B
7
