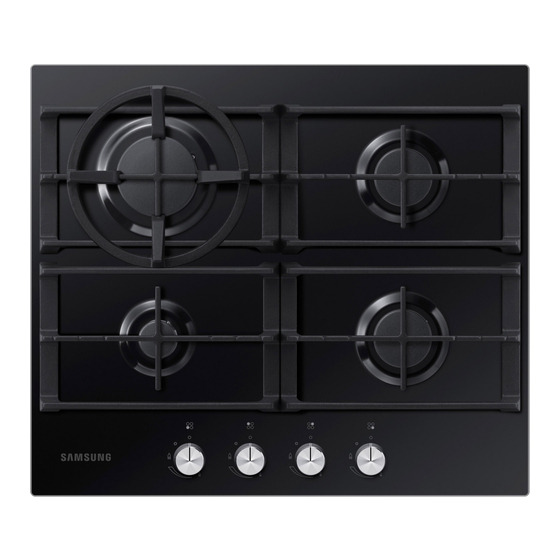

Plaque de Cuisson à Gaz
Ce manuel est fabriqué à 100% de papier recyclé.
Manuel de l'Utilisateur
Imagine
the possibilities
Merci d'avoir acheté ce produit Samsung.
Pour recevoir une assistance complète, merci de d'inscrire votre
produit sur: www.samsung.com/register
NA64H3030AK
NA64H3010AK
NA64H3000AK
NA64H3030BK
NA64H3010BK
NA64H3010CK
NA64H3010CE
NA64H3040AS
NA64H3030AS
NA64H3010AS
NA64H3110AS
NA64H3040BS
NA64H3030BS
NA64H3010BS
NA64H3110BS
Français
Publicité
Table des Matières
Manuels Connexes pour Samsung NA64H3030AK
Sommaire des Matières pour Samsung NA64H3030AK
- Page 1 NA64H3110BS Plaque de Cuisson à Gaz Manuel de l’Utilisateur Ce manuel est fabriqué à 100% de papier recyclé. Imagine the possibilities Français Merci d’avoir acheté ce produit Samsung. Pour recevoir une assistance complète, merci de d’inscrire votre produit sur: www.samsung.com/register...
- Page 2 Si vous avez des doutes concernant certaines des informations contenues dans ces instruc- tions, merci de prendre contact avec le centre de service clientèle de Samsung. Le fabricant ne peut être tenu responsable pour tous dommages sur propriété ou blessures sur personne causés par l’installation ou l’utilisation incorrecte de cet appareil.
-
Page 3: Table Des Matières
Sommaire Préface Consignes de Sécurite Instructions de sécurité Installation Sécurité des personnes et des enfants Pendant l’utilisation Nettoyage et entretien Informations relatives à l’ nvironment Instructions pour l’utilisation et l’entretien Description de l’appareil 9 - 1 Comment utiliser l’appareil Conseils pour la sécurité et l’... -
Page 4: Instructions De Sécurité
Instructions de Sécurité Votre sécurité est de la plus haute importance pour Samsung. Merci de prendre le temps de lire attentivement ce Manuel d’Instructions avant l’installation ou l’utilisation de cet appareil. Ce livret d’instruction doit être conservé avec l’appareil afin de pouvoir y revenir ultérieurement. -
Page 5: Installation
Installation Avertissement Cet appareil doit être installé suivant la Avant l’installation, vérifier que l’alimentation du réglementation en vigueur et ne doit être utilisé gaz et de l’électricité soit bien adaptée aux que dans un espace bien aéré. informations indiquées sur la plaque signalé- tique. -
Page 6: Sécurité Des Personnes Et Des Enfants
Sécurité des personnes et des enfants Avertissement Ne pas autoriser un enfant à jouer à proximité, ou avec l’appareil. L’appareil devient brûlant durant l’utilisation. Les enfants doivent être maintenus à distance jusqu’à ce que l’appareil ait refroidi. Attention Cet appareil a été conçu pour être utilisé par des adultes. Les enfants peuvent aussi se blesser en retirant les casseroles ou marmites posées sur l’appareil. -
Page 7: Pendant L'utilisation
Pendant l’utilisation Avertissement N’utiliser l’appareil qu’en préparant de la Ne pas modifier l’appareil. Le panneau de nourriture. brûleur n’est pas conçu pour être utilisé via un système de contrôle à distance séparé ou de minuteur externe. L’utilisation d’un appareil de cuisson à gaz Ne pas utiliser l’appareil s’il entre en contact entraîne la production de chaleur et avec de l’eau. - Page 8 Pendant l’utilisation Ne pas utiliser ou entreposer des matières Les aliments périssables, objets en inflammables dans un placard de plastique et aérosols peuvent être affectés rangement à proximité de cet appareil. par la chaleur et ne doivent pas être stockés au-dessus ou en dessous de l ' appareil ’...
-
Page 9: Informations Relatives À L'environnement
Consignes de Sécurite Avertissement Ne jamais utiliser d’agents nettoyants Cet appareil ne doit être réparé ou examiné abrasifs ou corrosifs. que par un Ingénieur d’entretien agréé et seules des pièces authentiques agréées peuvent être utilisées. Attention Avant d’essayer de nettoyer l’appareil, il faut le déconnecter de l’alimentation et attendre qu’il ait refroidi. -
Page 10: Description De L'appareil
Description de l’appareil NA64H3010AK/ NA64H3000AK NA64H3010CK/ NA64H3010CE NA64H3040AS NA64H3030AS/ NA64H3030AK NA64H3 NA64H3010AS 1. Plaque chauffante 9. Grille d’appui des casseroles supérieure gauche (fonte) 2. Brûleur rapide 10. Grille d’appui des casseroles inférieure gauche (fonte) 3. Brûleur Semi-rapide 11. Grille d’appui des casseroles supérieure droite (fonte) 4. - Page 11 Description de l’appareil NA64H3010BK NA64H3030BK NA64H3 NA64H3030BS/ NA64H3040BS 1. Plaque chauffante 2. Brûleur rapide 3. Brûleur Semi-rapide 4. Brûleur Auxiliaire 5. Bouton de contrôle du brûleur situé en bas à gauche (brûleur auxiliaire) 6. Bouton de contrôle du brûleur situé en haut à NA64H3 gauche (brûleur rapide) 7.
- Page 12 Description de l’appareil Brûleur Auxiliaire, Semi-rapide et Rapide Couronne triple NA64H3030 ** , NA64H3040 ** 1. Chapeau brûleur 2. Chapeau Interne Brûleur 3. Chapeau Externe Brûleur 4. Diffuseur de Flamme 5. Base du Brûleur 6. Electrode d’Ignition 7. Dispositif de supervision de la flamme Grille de Support pour Wok (Certains modèles) Bouton...
- Page 13 Description de l’appareil Grille de Support Brûleur Modèle Grille d’appui des casseroles NA64H3030AS Triple NA64H3030AK NA64H3040AS NA64H3030AS Rapide NA64H3010AS NA64H3030AK Semi-rapide NA64H3010AK NA64H3000AK Auxiliaire NA64H3010CK NA64H3010CE Rapide NA64H3110AS Semi-rapide Auxiliaire NA64H3040BS NA64H3030BS Semi-rapide NA64H3010BS NA64H3030BK Auxiliaire NA64H3010BK NA64H3040BS NA64H3030BS Triple...
-
Page 14: Accessoires
Description de l’appareil Accessoires Support (4) Eponge (4) Vis (4) NA64H3030AS NA64H3010AS NA64H3110AS NA64H3010AK NA64H3000AK NA64H3010CK NA64H3010CE Injecteur (4) Connecteur et Joint (1) Manuel d’Instructions (1) Comment utiliser l’appareil Allumer Préparation Les symboles suivants apparaîtront sur le panneau de contrôle, près de chaque bouton de contrôle: Cercle: arrivée de gaz coupée Petite flamme: réglage minimal... -
Page 15: Extinction
Comment utiliser l’appareil Placer une marmite ou une casserole sur la position de cuisson correspondante. Appuyer complètement sur le bouton de contrôle et le faire tourner vers la gauche, en position d’ignition, puis le maintenir ainsi pendant quelques secondes le temps que le brûleur s’enflamme. Une fois l’ignition effectuée, maintenir le bouton de contrôle pressé... -
Page 16: Conseils Pour La Sécurité Et L'économie D'énergie
Conseils pour la sécurité et l’économie d’énergie - Le diamètre de la base de la casserole doit correspondre au brûleur. CASSEROLE BRULEUR Ne pas placer sur l’appareil Ø min. Ø max. d’ustensiles dépassant les bords. Triple Couronne 200mm 260mm Rapide 200mm 260mm Semi-Rapide... - Page 17 Conseils pour la sécurité et l’économie d’énergie Cette "GRILLE DE SUPPORT POUR WOK" vous permet d’utiliser des réceptacles dotés d’une base concave. La "GRILLE DE SUPPORT POUR WOK " est principalement utilisée pour le brûleur à triple couronne. POELE CONCAVE La "GRILLE DE SUPPORT POUR WOK "...
-
Page 18: Nettoyage Et Entretien
Nettoyage et entretien Les opérations de nettoyage ne doivent être effectuées qu’une fois que l’appareil ait complèment refroidi. Cet appareil doit être déconnecté de l’alimentation électrique avant d’effectuer le nettoyage. Nettoyer l’appareil régulièrement de préférence après chaque utilisation. Les nettoyants abrasifs ou objets acérés endommageront la surface; il faut nettoyer en utilisant de l’eau avec un peu de liquide nettoyant de vaisselle. -
Page 19: Nettoyage Et Entretien
Nettoyage et entretien BRULEURS Retirer les chapeaux des brûleurs et les diffuseurs de flamme en les tirant vers le haut puis en dehors de la plaque de cuisson. Les faire tremper dans de l’eau chaude avec un peu de détergent. Après les avoir immergés et nettoyés, il faut les frotter et les faire sécher soigneuse- ment. -
Page 20: Instructions Pour L'utilisation
Instructions pour l’Utilisation Avertissements Warnings Ne pas modifier cet appareil. Cet appareil doit être installé par un installateur ou un technicien agréé. Avant l’installation, vérifier que les conditions de distribution locale (nature du gaz et pression du gaz) soient compatibles avec les réglages de l’appareil. -
Page 21: Positionnement
Positionnement ESPACE REQUIS EN INTEGRANT LA ESPACE REQUIS EN INTEGRANT LA PLAQUE CHAUFFANTE SANS HOTTE PLAQUE CHAUFFANTE AVEC HOTTE DE CUISINE AU-DESSUS DE CUISINE AU-DESSUS 600mm 700mm 700mm 400mm 400mm Dimensions 400mm de découpe 400mm Largeur: 560 mm Profondeur: 490 mm Epaisseur: 30~50 mm FO 0813 FO 0812... -
Page 22: Installation De L'appareil
Installation de l’appareil 1. Retirer les grilles de support, les chapeaux des (Modèle Inox) (Modèle Verre) brûleurs et les diffuseurs de flamme et Eponge retourner avec précaution l’appareil à l’envers pour le placer doucement sur un support matelassé. Faire bien attention à ce que les dispositifs d’ignition et les dispositifs de contrôle de flamme ne soient pas endommagés pendant l’opération. -
Page 23: Connexion Du Gaz
Connexion du gaz Cet appareil doit être installé et connecté dans le respect des réglementations sur l’installation, en vigueur dans le pays où l’appareil est utilisé. Cet appareil n’est conçu que pour être alimenté par gaz naturel et ne peut utiliser un autre type de gaz sans modification. -
Page 24: Connexion Lectrique É
é Connexion lectrique Cet appareil doit être mis à la terre. Cet appareil est conçu pour être connecté à une alimentation électrique de 220-24 50/60Hz. Les fils sur la prise de courant sont colorés selon le code suivant; - Vert/jaune = Terre - Bleu = Neutre - Marron... -
Page 25: Conversion Du Gaz
Conversion du gaz Faire preuve de précautions concernant les opérations et les réglages à effectuer pour la conversion d’un gaz vers l’autre. Toutes les tâches relatives doivent être effectuées par un technicien qualifié. Avant de commencer, déconnecter l’appareil de l’alimentation électrique et du gaz. Changer l’injecteur des brûleurs. -
Page 26: Données Techniques D'ingénierie
Données techniques d’ingénierie Information sur le Produit Données Déterminées selon la Norme EN 30-2-1 et les Règlements de la Commission (EU) N° 66/2014. NA64H3010CE NA64H3010AK NA64H3000AK NA64H3010CK Modèle Type de plaque à gaz Plaque à Gaz Encastré Grille de Support Fonte Grille de Support Fonte... - Page 27 Données techniques d’ingénierie Spécifications de l’Appareil NA64H3030BK NA64H3010BK NA64H3030AK Modèle Plaque à Gaz Encastré Type de plaque à gaz Grille de Support Fonte Grille de Support Fonte pour Wok Verre noir Plaque de Cuisson Bouton de Contrôle Verre noir 17.2kg 16.6kg...
-
Page 28: Spécifications De L'appareil
Données techniques d’ingénierie Spécifications de l’Appareil NA64H3040BS NA64H3010BS NA64H3110BS Modèle NA64H3030BS Plaque à Gaz Encastré Type de plaque à gaz Fonte Grille de Support Email Fonte Grille de Support Fonte pour Wok Inox Plaque de Cuisson Couleur Argent Bouton de Contrôle 10. - Page 29 Données techniques d’ingénierie Spécifications de l’Appareil NA64H3040AS NA64H3110AS NA64H3030AS Modèle NA64H3010AS Type de plaque à gaz Plaque à Gaz Encastré Fonte Email Fonte Grille de Support Grille de Support Fonte pour Wok Inox Plaque de Cuisson Couleur Argent Bouton de Contrôle 10.6kg 9.1kg 11.8kg (Incluant le wok)
- Page 30 Données techniques d’ingénierie Les estimations montrent que quelques étapes simples peuvent conduire à des économies d'énergie allant jusqu'à 50% de la consommation totale d'énergie de l'appareil! Conseils d'économie d'énergie: S'assurer que le couvercle s'adapte correctement afin d'économiser l'énergie. En outre, si vous utilisez un couvercle en verre, vous pouvez surveiller efficacement le processus de cuisson.
-
Page 31: 9 Caractéristiques Des Brûleurs
Caractéristiques des rûleurs Triple Couronne Triple Couronne Rapide Rapide Semi-rapide Auxiliaire BRULEUR TYPE (4,0kW) (3,3kW) (3,0kW) (2,0kW) (1,0kW) (3,8kW) PAYS DE GAZ POSITION Injecteur (1/100mm) GB,IT,FR,HU, Entrée chaleur BE,LT,NL,PT, G30 BUTAN nominale (kW)(Hs) 29 mbar ES,CZ,SK Débit flux nominal (g/h) KZ,UKR Injecteur (1/100mm) GB,IT,FR,HU,... -
Page 32: Dépannage
Les réparations ne doivent être effectuées que par un technicien diplômé uniquement. Une réparation incorrecte présente un danger considérable pour vous-même ou pour les autres. Si votre plaque de cuisson nécessite une réparation, contacter un Centre d’Assistance SAMSUNG ou votre revendeur. -
Page 33: Questions Ou Remarques
(80111 726 7864) GRECE (+30) 2106897691 LUXEMBOURG 261 03 710 PAYS-BAS 0900-SAMSUNG(0900-7267864)(0.10 / NORVEGE 815 56480 PORTUGAL 808 20-SAMSUNG(808 20 7267 ) 902-1-SAMSUNG(902 172 678) ESPAGNE SUEDE 0771 726 7864 (SAMSUNG) www.samsung.com /ch( SUISSE 0848- SAMSUNG(7267864, CHF 0.08 / www.samsung.com/ch_fr R.U.
