Module Vector H
2550(H) x 950(L) x 2800(P) mm
H2
H1
H1
H10
H10

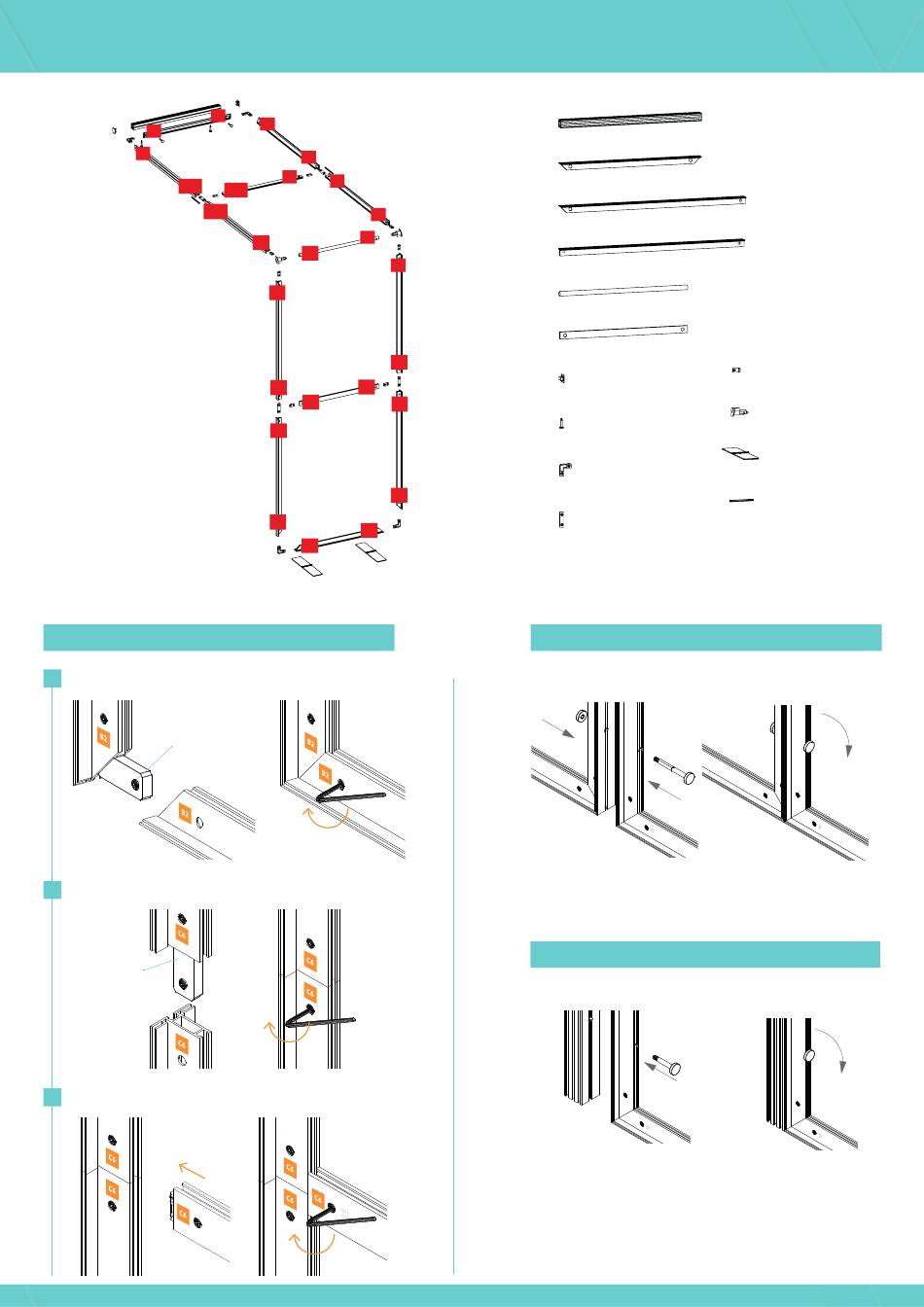

Notice d'assemblage
Assembler les angles à l'aide des repères de montage
A
Bouton-poussoir
Assembler les sections droites à l'aide des repères de
B
montage
Bouton-poussoir
Assembler les traverses à l'aide des repères de montage
C
H2
H3
H3
H3
H10
H4
H4
H9
H9
H4
H9
H5
H5
H8
H8
H5
H8
H6
H7
H6
H7
- 1 mât 950mm
- 2 sections 950mm
- 4 sections 1246mm
- 4 sections 1246mm
- 1 tube 860mm
- 2 sections 860mm
- 2 embouts de mât
- 4 vis de Vector à mât
(ST231)
- 4 connecteurs d'angle
(CB9)
- 4 connecteurs droits (IB2)
Connection de cadre à cadre
Connection de cadre à mât
Module Vector H / Profilé 50mm / MODULE-VFF-H
VECTOR
Instructions
de montage
- 8 verrous (FX617)
- 2 angles arrondis
(CB10-R)
- 2 pieds plats
(LN155)
- 2 réglettes
(LN104)
A / 50mm Profil / MODULE-VFF-A
