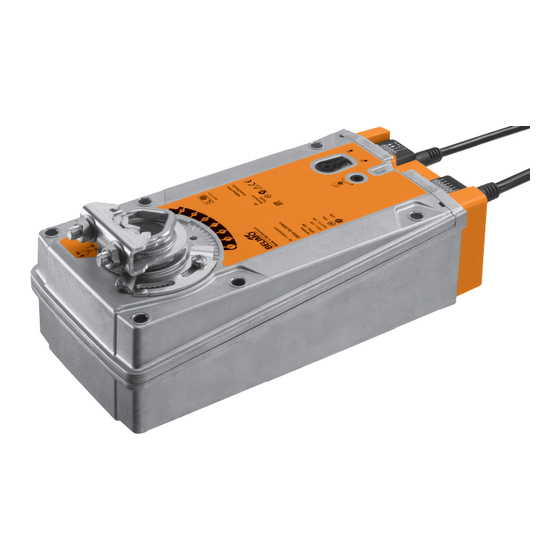

Belimo EF230A-S2 Fiche Technique

Servomoteur à ressort de rappel avec
fonction de sécurité électrique servant
au réglage des registres dans des
services techniques du bâtiment
• Pour clapets jusqu'a environ: 6 m²
• Couple du moteur 30 Nm
• Tension nominale AC 230 V
• Commande Marche-Arrêt
• avec 2 contacts auxiliaires intégrés
Caractéristiques techniques
Caractéristiques électriques
Caractéristiques fonctionnelles
www.belimo.com
Fiche technique
Tension nominale
Fréquence nominale
Plage de tension nominale
Puissance consommée en service
Puissance consommée à l'arrêt
Puissance consommée pour
dimensionnement des câbles
Contacts auxiliaires
Puissance de commutation du contact
auxiliaire
Raccordement d'alimentation / de
commande
Raccordement contact auxiliaire
Fonctionnement parallèle
Couple du moteur
Couple de fonction de sécurité électrique 30 Nm
Sens de déplacement du moteur à
mouvement
Sens de déplacement de la fonction de
sécurité électrique
Commande manuelle
Angle de rotation
Note relative à l'angle de rotation
Temps de course
Temps de course sécurité absolue
Note de temps de course sécurité
absolue
Niveau sonore, moteur
Niveau de puissance sonore, sécurité
absolue
Mechanical interface
Indication de la position
Durée de vie
Sûreté Classe de protection CEI/EN
Classe de protection contact auxiliaire
IEC/EN
Indice de protection IEC/EN
CEM
Directive basse tension
Certification CEI/EN
Mode de fonctionnement
Tension d'impulsion assignée
d'alimentation/de commande
Tension assignée de choc contact aux.
Contrôle du degré de pollution
Température ambiante
EF230A-S2 • fr-fr • 2019-12-17 • Sous réserve de modifications
AC 230 V
50/60 Hz
AC 90...264 V
9 W
4.5 W
21 VA
2 x SPDT, 1 x 10% / 1 x 11...90%
1 mA...3 (0,5 A inductif), CA 250 V
Câble 1 m, 2 x 0.75 mm² (sans halogène)
Câble 1 m, 6 x 0.75 mm² (sans halogène)
Oui (tenir compte des données de performance)
30 Nm
sélectionnable grâce au montage G / D
sélectionnable grâce au montage G / D
au moyen de la clé de manœuvre et du
commutateur de verrouillage
Max. 95°
réglable en commençant à 33% par degré de
5% (avec butée mécanique)
75 s / 90°
<20 s / 90°
@ -20...50°C / <60 s @ -30°C
56 dB(A)
71 dB(A)
Entraînement du clapet: Noix d'entraînement
universelle 12...26.7 mm
Mécaniques
Min. 60 000 positions de sécurité
II Isolation renforcée
II Isolation renforcée
IP54
CE according to 2014/30/EU
CE according to 2014/35/EU
IEC/EN 60730-1 et IEC/EN 60730-2-14
Type 1.AA.B
2.5 kV
2.5 kV
3
-30...50°C
EF230A-S2
1
