13. Pendant le nettoyage, examinez les charnières de la valve. Des charnières cassées peuvent
entraîner une distribution excessive et doivent être remplacées immédiatement.
14. Essuyez le corps de la valve avec un linge propre et humide. Si vous utilisez un distributeur à
portion non contrôlée, essuyez autour de la coupelle du ressort.
Bloc de la valve
15. Avant de réassembler la valve, vérifiez qu'il n'y a pas d'accumulation de produit à l'intérieur du
solénoïde. Au besoin, prenez un couteau de plastique et un linge humide pour nettoyer cette
zone.
REMONTAGE DE LA VALVE ET DU PANNEAU AVANT
Distributeurs à portion contrôlée
1. Installez fermement la bague en plastique (coupelle de retenue du ressort) sur le solénoïde
avec la partie plate en haut, de façon que l'œillet soit du côté droit.
2. Positionnez le ressort sur le piston.
3. Insérez l'extrémité du piston dans le solénoïde jusqu'à ce que l'arrière du ressort soit maintenu
contre la bague en plastique. L'extrémité du piston doit être horizontale et le ressort doit être
centré sur la rondelle en plastique.
Solénoïde
Piston et ressort
4. Installez l'interrupteur à lames et l'insert métallique qui y est connecté dans le corps de la valve
en faisant glisser les fils à travers les découpes du corps de la valve. Si l'insert métallique de la
valve n'est pas connecté, attendez et installez-le à l'étape 7.
5. Fixez la porte de la valve sur le corps.
6. La porte de la valve étant ouverte et fixée sur le corps, poussez fermement le corps de la valve
et maintenez-le en place, autrement le ressort va repousser le tout vers l'avant. Installez les
longues vis pour fixer le corps au bloc de de la valve. Ne serrez pas excessivement.
IntelliShot & FlexoShot: Mode d'emploi

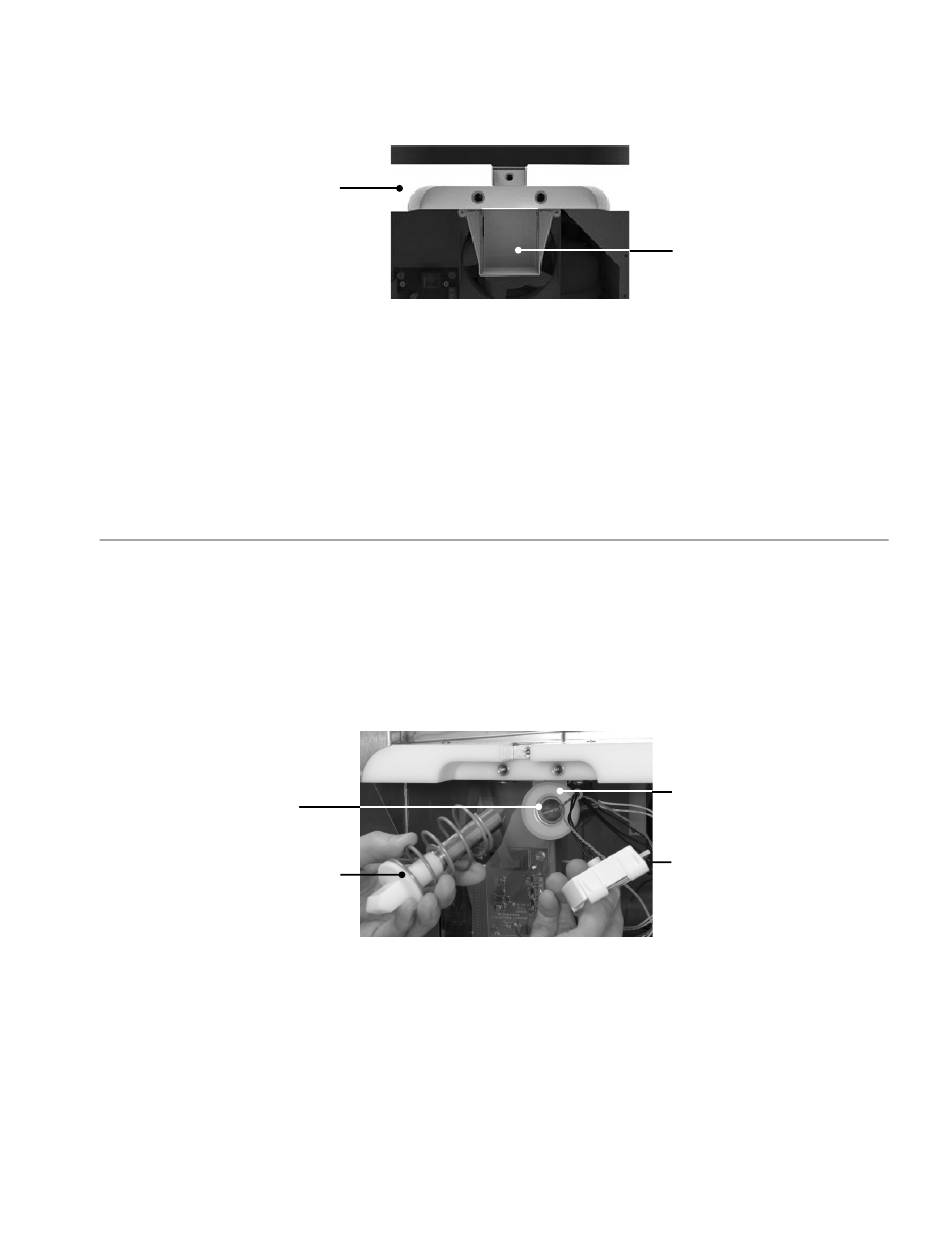

Figure 35: Coupelle du ressort de la valve
Figure 36: Installation du piston et du ressort dans le solénoïde
Coupelle du ressort
de la valve
Rondelle en plastique
Corps de la valve
Page 36
