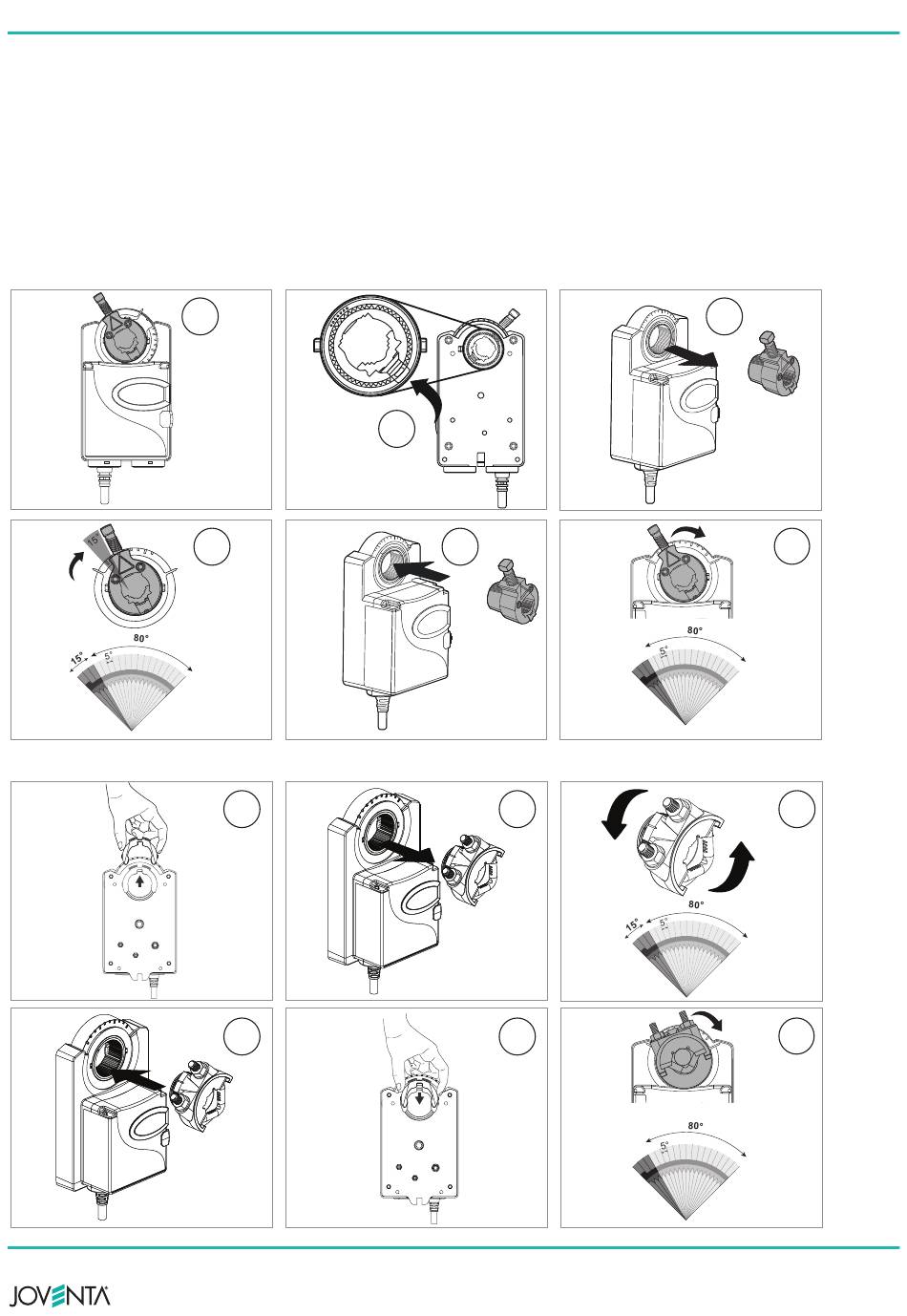

Limitation mécanique de la course
Le servomoteur est réglé en usine pour une rotation de 95°, cet angle peut être réduit jusqu'à 35°, par incréments de 5°.
Pour limiter le point de départ, procédez comme suit :
Si nécessaire, appuyez sur le bouton-poussoir pour débrayer le moteur et amenez l'axe en butée (voir A).
Retirez l'accouplement, en poussant le clip sous le servomoteur (voir B et C).
Faites tourner l'accouplement dans le sens horaire (15° degrés dans l'exemple ci-dessous) et insérez-le (voir D et E).
Every tooth of the coupler housing correspond to 5° of rotation.
Le pointeur de l'actionneur indique la position de départ. Le servomoteur effectue alors une rotation de 15° à 95° (voir F).
Dxx.08Z / Dxx.10
0% = 0°
DAx.16Z / Dxx.20 / Dxx.35
A
D
100% = 95°
A
D
B
E
B
E
JV_DAx / DMx_FR_11_2020
C
0% = 15°
100% = 95°
0% = 0°
100% = 95°
0% = 15°
100% = 95°
F
C
F
4
