Dépose Des Lames Existantes; Dépose Des Déflecteurs Existants - Toro 140-8016 Instructions De Montage

2
Dépose des lames
existantes
Aucune pièce requise
Procédure
Enlevez les lames existantes de leur axe ; voir le
Manuel de l'utilisateur.
3
Dépose des déflecteurs
existants
Aucune pièce requise
Procédure
Remarque:
Pour les opérations ci-dessous, les
boulons sont vissés dans le plateau de coupe. Retirez
les écrous avant de retirer les boulons.
1. Retirez les verrous à came, les rondelles, l'écrou
et le boulon du déflecteur de débit réglable
(Figure 1).
2. Retirez les boulons et les écrous qui fixent le
déflecteur gauche
3. Retirez les boulons et écrous qui fixent le
déflecteur d'éjection
Remarque:
Conservez les déflecteurs et les
fixations ; ils serviront pour passer au mode
d'éjection latérale.
(Figure 1).
(Figure 1).

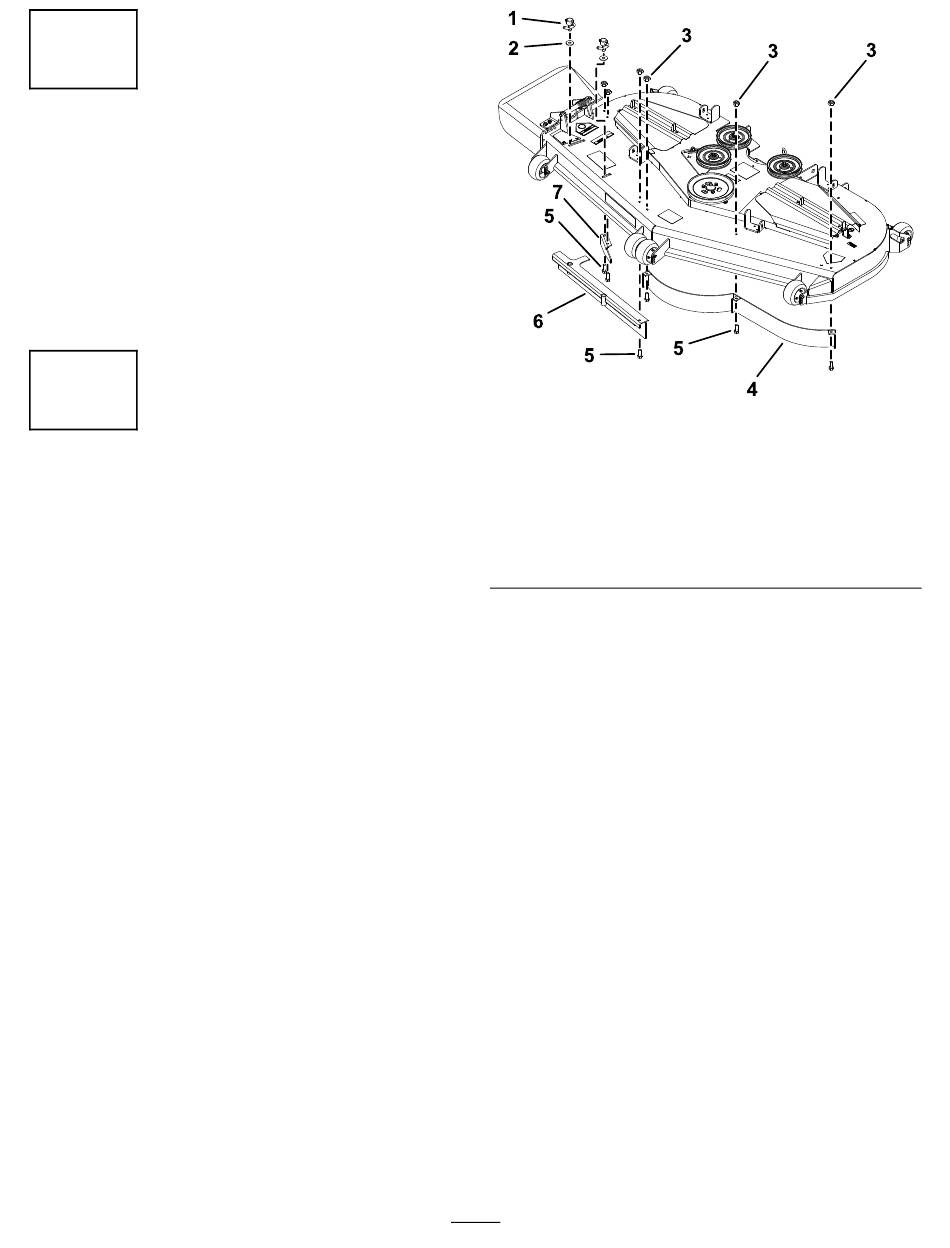

Plateau de 183 cm
1. Verrou à came
2. Rondelle
3. Contre-écrou
4. Déflecteur avant gauche
3
Figure 1
5. Boulon
6. Déflecteur de débit
réglable droit
7. Déflecteur d'éjection
g316018
