Cas 2 :
TV
AV1, EXT1

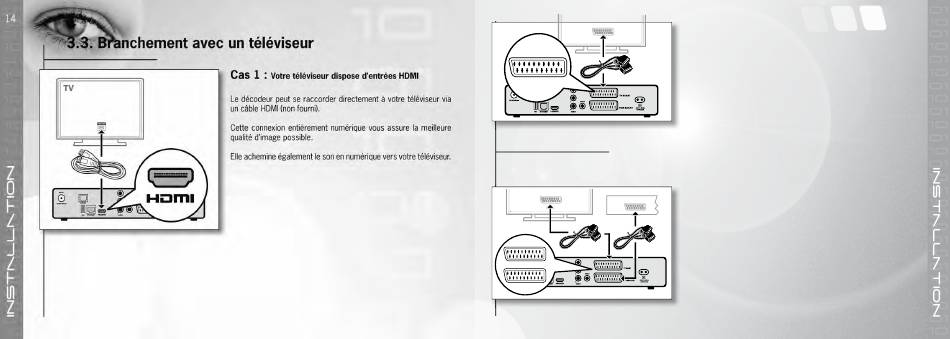

Branchez le câble PERITEL, dans la prise TV SCART à l'arrière
du décodeur puis dans la prise principale de votre téléviseur (prise
nommée AV1, EXT1, ... selon les marques) ou branchez le câble
RCA dans la prise CVBS pour la vidéo (connecteur jaune) et les
prise L et R pour l'audio (connecteur blanc et rouge).
TV SCART
SAT IN
TV SCART
MODEM
13/18V 350mA
L
SPDIF
VCR SCART
230V 50Hz
R
30W MAX
ETHERNET
AUDIO
3.4. Branchement avec un enregistreur (DVD, VCR)
Si vous possédez un enregistreur DVD ou un magnétoscope vous pouvez raccorder sa prise PERITEL principale
(AV1, TV selon les marques) à la prise VCR SCART à l'arrière du décodeur avec un câble PERITEL (non fourni).
Pour enregistrer l'émission que vous regardez, vous devez lancer un
AV1, EXT1
enregistrement sur votre magnétoscope en sélectionnant son entrée
AV1, TV
TV
AV. Selon les modèles, cette entrée peut également s'appeler AUX,
EXT1,... elle est généralement accessible en se plaçant sur la chaîne 1 du
VCR / DVD rec
magnétoscope puis en appuyant sur la touche P- de sa télécommande. En
cas de problème consultez la notice de votre magnétoscope. Pour relire un
enregistrement, il faut impérativement un cordon péritel entre le décodeur
TV
et le téléviseur car le signal n'est pas disponible sur la sortie HDMI. Lorsque
votre décodeur TNS est en veille, et détecte que le magnétoscope est en
SAT IN
lecture, la façade indique AU. Dans certains cas, il peut être nécessaire de
TV SCART
forcer le mode AV de votre téléviseur (généralement, par un appui sur la
MODEM
13/18V 350mA
L
SPDIF
touche 0/AV).
VCR SCART
230V 50Hz
R
30W MAX
VCR
ETHERNET
AUDIO
Note : La prise du téléviseur doit être compatible pour les signaux
d'entrée en RVB (réglage dans le téléviseur).
Ce type de branchement ne permet qu'un enregistrement en qualité analogique.
votre téléviseur ne dispose pas d'entrées HDMI
