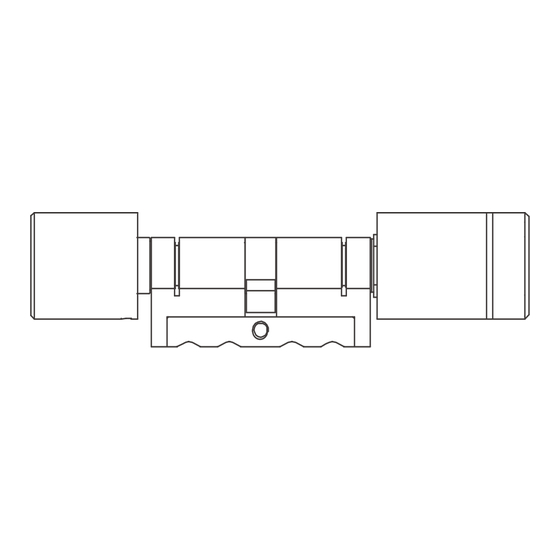

Contenu Accessoires Carte de Vis de maintien Clé à fourche montage Options La boite peut également contenir d’autres éléments selon les options choisies lors de l’achat, notamment : Badges NFC Electrokey (eKy)
Préparation Desserrer et retirer la vis Retirer le vieux cylindre après avoir légèrement tourné la clé ou le bouton...
Page 7
Préparation Desserrer la bague de verrouillage Retirer le capot du bouton électronique Bouton électronique...
Page 8
Préparation Enlever la protection de la batterie Pousser l’agrafe de retenue...
Page 9
Préparation Extraire le bouton électronique et la bague de verrouillage Bague de verrouillage Bouton électronique Attention ! Tenir le bouton par la pile et la plaque de protection opposée ESD = Décharge Électrostatique...
Installation Positionner le cylindre dans le corps de la serrure Tourner le bouton intérieur pour actionner le pêne dormant...
Page 11
Installation Installer la vis de fixation Installer la bague de verrouillage, le bouton électronique, puis insérer l’agrafe de retenue (voir page suivante)
Page 12
Installation Pans coupés de la bague de verrouillage vers l’extérieur, face à la porte Aligner vers le haut la flèche et l’extrémité large de l’agrafe de retenue...
Page 13
Installation Aligner plaque protection électronique avec le bossage intérieur du capot du bouton électronique Installer le capot du bouton externe et le fixer avec la bague de verrouillage...
Page 14
Installation La carte de montage permet de tester le fonctionnement. 3.5Nm. Max NOTE : S’il s’agit d’un double cylindre, répétez la procédure d’installation, d’enregistrement et de test d’ouverture de l’autre côté du cylindre.
Maintenance Changement de pile Desserrer la bague de verrouillage et retirer le capot du bouton électronique Remplacer par une nouvelle pile Installer le capot du bouton et fixer la bague de verrouillage...
Maintenance Ouverture de secours Desserrer la bague de verrouillage et retirer le capot du bouton électronique Retirer l’agrafe et bouton électronique Ouvrir avec l’electrokey, via l’application mobile...
