La nouvelle norme de montage de panneaux
PC-SF1
Clip femelle à visser
PC-SF1

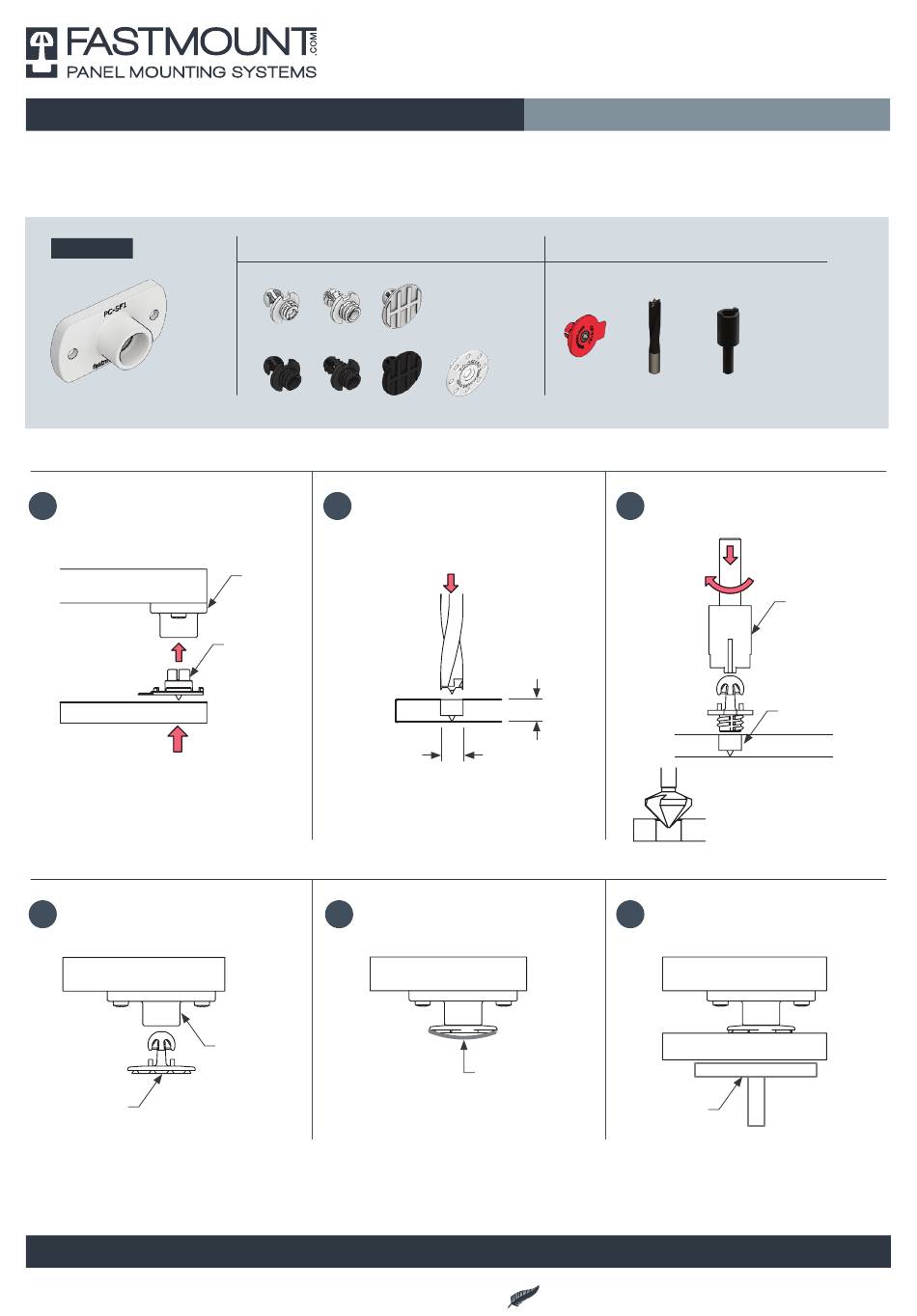

INSTALLATION DES CLIPS MALES A COLLER
INSTALLATION STEPS
Mettre en place l'insert de centrage
1
CP-01ST dans le PC-SF1, puis
positionner le panneau pour le marquer.
INSTALLATION DES CLIPS MALES A COLLER
Installer le PC-SM2 ou PC-SM2H
4
ou PC-SM1AC dans le PC-SF1.
PC-SM2 ou
PC-SM2H ou
PC-SM1AC
INFORMATIONS COMPLEMENTAIRES : Guide de calepinage TD-02
info@fastmount.com
Les spécifications sont sujettes à modification sans préavis (voir le site web pour les mises à jour).
Copyright © Fastmount Ltd.
Utilisé avec:
PC-M1B
PC-VM1
PC-SM2
PC-M2H
PC-VMX
PC-SM2H
Percer le panneau sur le marquage
2
avec le CT-09 (7.5mm de profondeur).
PC-SF1
CP-01ST
Appliquer l'époxy sur l'embase du
5
PC-SM2, PC-SM2H ou PC-SM1AC.
PC-SF1
Outils d'installation :
CP-01ST
PC-SM1AC
10
10
(commencer par l'étape 1, page précédente)
Colle époxy
bi-composant
Fastmount
SuperGroove
®
SOIGNEUSEMENT CONÇU ET FABRIQUÉ EN NOUVELLE-ZÉLANDE
PC
GUIDE D'INSTALLATION
GUIDE D'INSTALLATION
CT-09
CT-10
Visser (auto-tarauder) le clip mâle
3
avec le CT-10 en utilisant le bon
couple de serrage de la visseuse.
CT-10
10Ø trou
NB : Utiliser le CT-12 pour
ébavurer le trou dans du
stratifié sur 1 à 2mm
Positionner et maintenir le panneau
6
en place.
Caler puis
étayer le panneau
www.fastmount.com
FASTMOUNT CATALOGUE PRODUITS 2019 | 44
GUIDE D'INSTALLATION PC-SF1 / DATE 1019
2/2
