Ktech

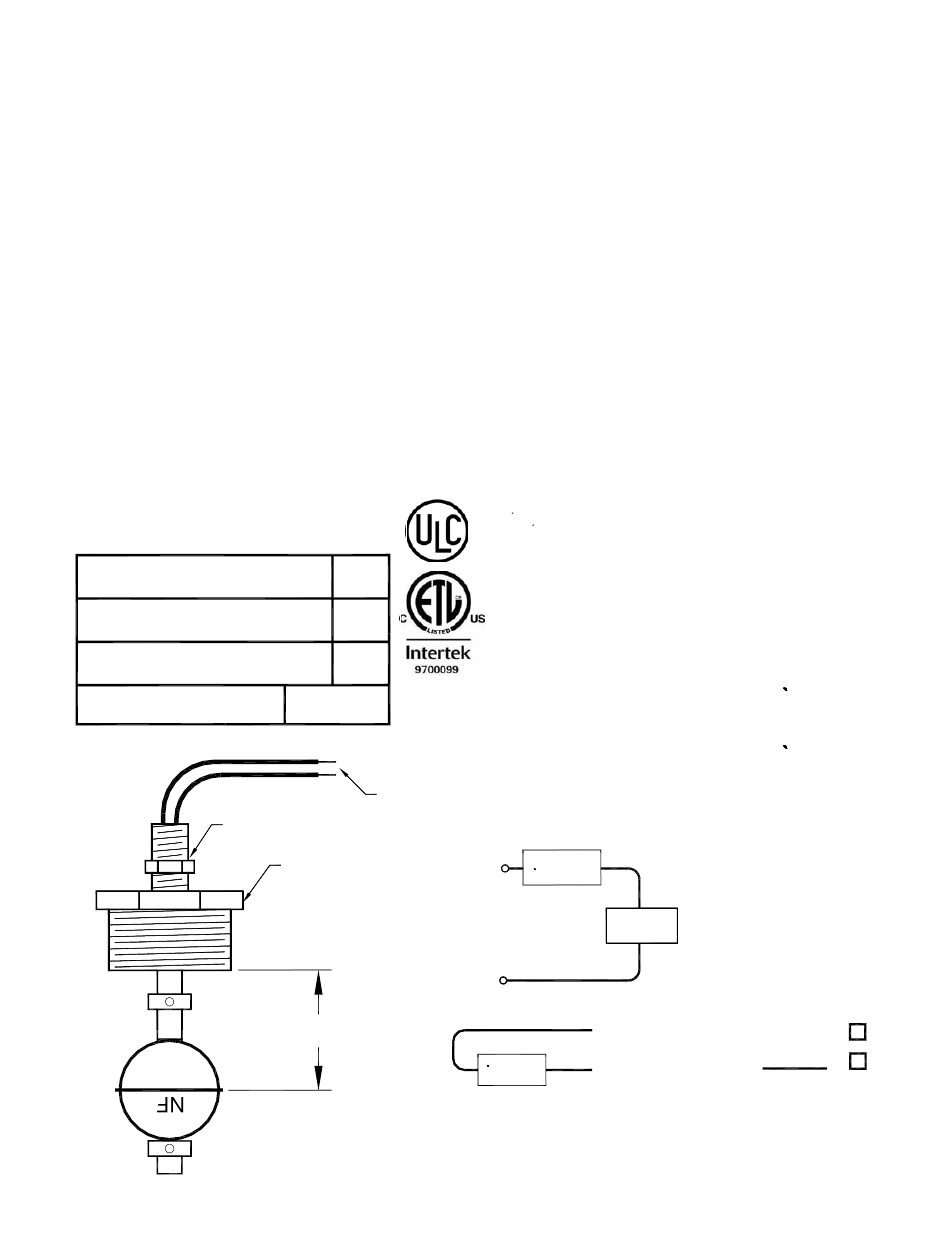

Guide d'installation pour dispositif anti-débordement Modèle FS301
No. d'article : FS301SF-i-1
MISE EN GARDE : VEUILLEZ CONSULTER LE MODE D'EMPLOI AVANT D'UTILISER OU D'ENTRETENIR
L'INTERRUPTEUR.
CONFIGURATION : Diamètre extérieur de ½po. Tige en laiton de 2po de diamètre en acier inoxydable 316
Interface flotteur (gravité spécifique de 0,93), douille 2po NPT.
L'interrupteur est activé par une interface flotteur qui est pesée pour flotter dans l'eau et couler dans l'huile. Les
distances des points de consigne de l'interrupteur sont mesurées à partir de la face inférieure de la douille 2"
NPT jusqu'au centre du flotteur au niveau où l'interrupteur est activé. Les distances des points de consigne de
l'interrupteur ne sont pas réglables sur place. Elles sont réglées en usine tel que précisé sur le bon de
commande. L'arrangement des contacts peut être modifié de normalement ouvert (NO) à normalement fermé
(NF) et vice versa.
l'arrangement des contacts est modifié, utilisez un ohmmètre pour assurer le bon fonctionnement de
l'interrupteur. Vissez l'interrupteur à flotteur dans l'ouverture 2" NPT au sommet du réservoir. Les conducteurs
sont chromocodés pour pouvoir identifier chaque interrupteur.
Il faut que l'interrupteur soit branché en série avec une charge.
NE BRANCHEZ PAS L'INTERRUPTEUR DIRECTEMENT À TRAVERS L'ALIMENTATION ÉLECTRIQUE.
Le produit de la tension et du courant ne doit pas dépasser la puissance nominale.
Spécifications électriques
Tension de commutation maximum
V CC/CA
Courant de commutation maximum
A CC/CA
Puissance de commutation maximum
V/A CC/CA
Gamme des temperature
de fonctionnement
NO
Interface
S.G. 0.93
Ktech Industrial Products, 20 Regan Road, Unité 11, Brampton, Ontario. L7A 1C3
INDUSTRIAL PRODUCTS INC.
Retournez le flotteur et remettez les colliers de butée à leurs positions initiales. Si
120
1.0
100
o
o
-25 C a
90 C
o
o
-13 F a
194 F
18 Awg Fils
1/4" NPT
2" NPT
PTC "A"
Dispositifs
anti-debordement
enregistres
4YC9
CAN/ULC-S661-10
Conforme aux normes:
Classe 1, Division 1, Groupes B, C et D
CSA C22.2 No. 1010-1 et ANSI/I SA S82-03
CSA C22.2 No. 30 et UL1203
Scellé en usine
La distance min. du point de consigne mesurée a partir
du sommet est de 2"
La distance min. du point de consigne entre les contacts est de 3"
La distance min. du point de consigne mesurée a partir du la face
inférieure est de 2 1/2"
INTERRUPTEUR
A FLOTTEUR
ALIMENTATION
INTERRUPTEUR
A FLOTTEUR
"A"
CHARGE
NOIR
"A" =
NOIR
Tél.: (905) 840-7106 Fax: (905) 840-6172
N.O.
"
N.F.
