7)

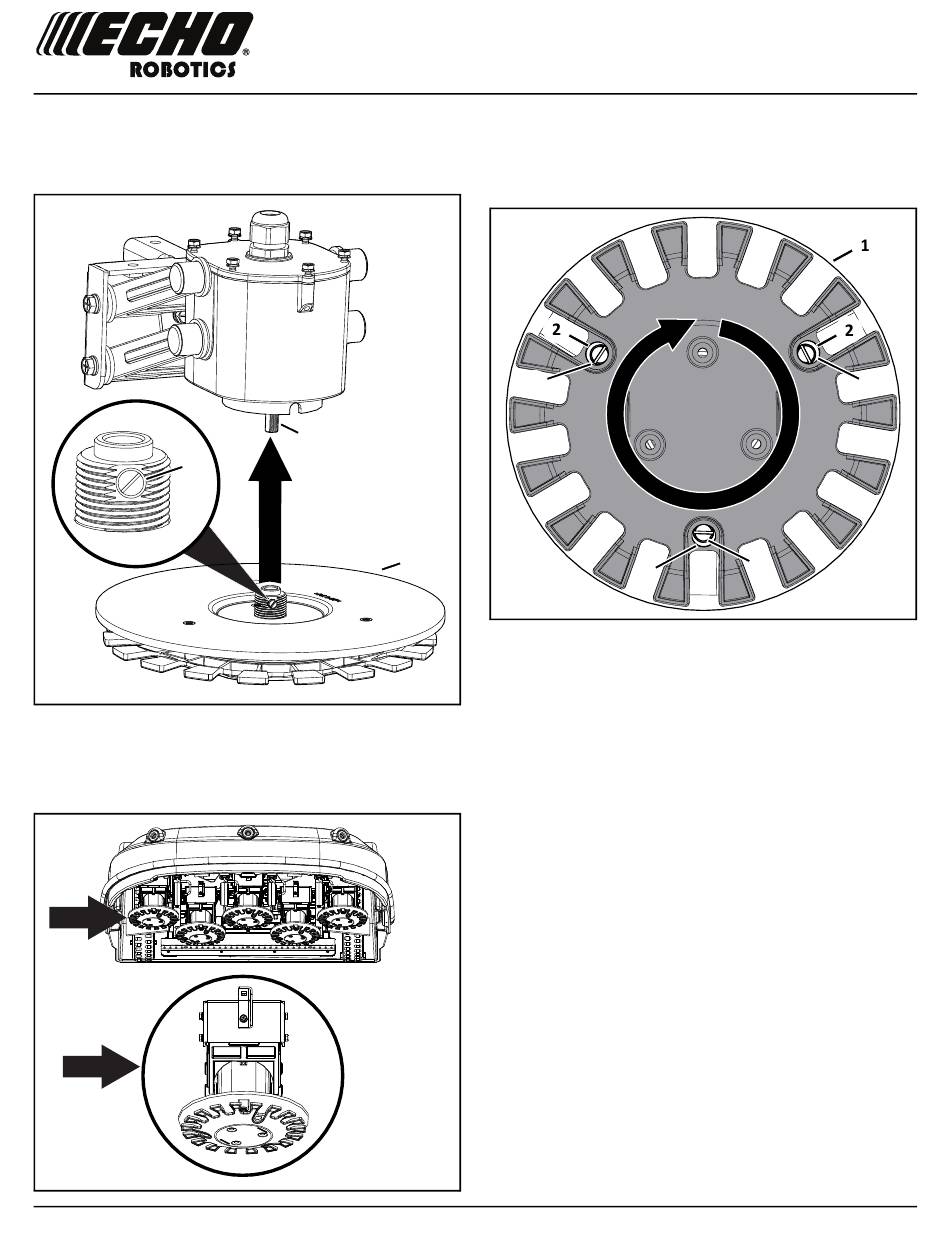

Aligner la vis de réglage du nouveau disque de
coupe avec la surface plane de l'axe de la tête de
coupe. Assembler le nouveau disque de coupe,
serrer fermement la vis de calage.
1
1 – Vis de calage
2 – Disque de coupe
3 – Surface plane
Montage final sur le robot.
P/N X7677850000
KIT DE DISQUE DE COUPE POUR PROTECTION DE BALLES DE GOLF
3
2
3
KITS DE CLAPETS DE DÉVIATION
Remplacement de la lame
REMARQUE : Vue de dessous du disque de coupe.
1)
Faire tourner la protection pour aligner le
les vis de retenue de la lame.
3
2
1 – Protection
2 – Trous
3 – Vis
2)
Retirer la lame existante.
3)
Monter les lames de rechange sur le disque de
coupe. Serrer fermement les vis.
©2019 ECHO Incorporated. Tous droits réservés
FEUILLET D'INSTRUCTIONS
trous sur
s
3
3
