1-5. With the help of an assistant, tIlt the
assembled furniture onto its back, and
AttAch the Middle Shelf Frame
(YF29) to the CMS
(Cable
®
Management System) Frame (YF26)
using two 32 mm Bolts (YF5) as
shown above (Fig. 1-2). Do not yet
fully tighten.
1-6. cAreFully slIDe the Drawer
Cabinet (YF33) down into place as
shown (Fig. 1-3). AttAch with two 50
mm Bolts (YF8) through the underside
of the Bottom Support Frame (YF24).
Do not yet fully tighten.
1-7. AttAch four L-Bracket Supports
(YF15) to the Drawer Cabinet (YF33)
using eight 12 mm Bolts (YF2) as
shown.
1-5. Avec l'aide d'une autre personne,
InclInez le meuble assemblé sur
son arrière, et FIxer le cadre du
plateau du milieu (YF29) au cadre
passe-fil CMS
(YF26) avec deux
®
boulons de 32 mm (YF5) comme sur
l'illustration 1-2. ne pas encore serrer
complètement.
1-6. Avec PrÉcAutIon, enFIler le
module de tiroirs (YF33) en place
comme sur l'illustration 1-3. FIxer
avec deux les boulons de 50 mm (YF8)
par le dessous de la barre de support du
bas (YF24). ne pas encore serrer
complètement.
1-7. FIxer quatre supports en L (YF15)
sur le module de tiroirs (YF33) avec
huit boulons de 12 mm (YF2) comme
sur l'illustration.
1-5. Con la ayuda de otra persona, InclIne el mueble sobre su parte posterior, y FIJe el marco del estante intermedio (YF29) al
sostén del CMS
(Sistema de administración de cables) (YF26) utilizando dos de los tornillos de 32 mm (YF5) como se muestra
®
en la Fig. 1-2. no los ajuste por completo todavía.
1-6. DeslIce cuIDADosAmente el gabinete de cajones (YF33) en lugar tal como se muestra en la Fig. 1-3. FIJe con dos pernos de
50 mm (YF8) a través de la parte inferior de la barra de soporte inferior (YF24). no los ajuste por completo todavía.
1-7. FIJe cuatro soportes de apoyo en L (YF15) al gabinete de cajones (YF33) con ocho pernos de 12 mm (YF2), tal como se muestra.
®

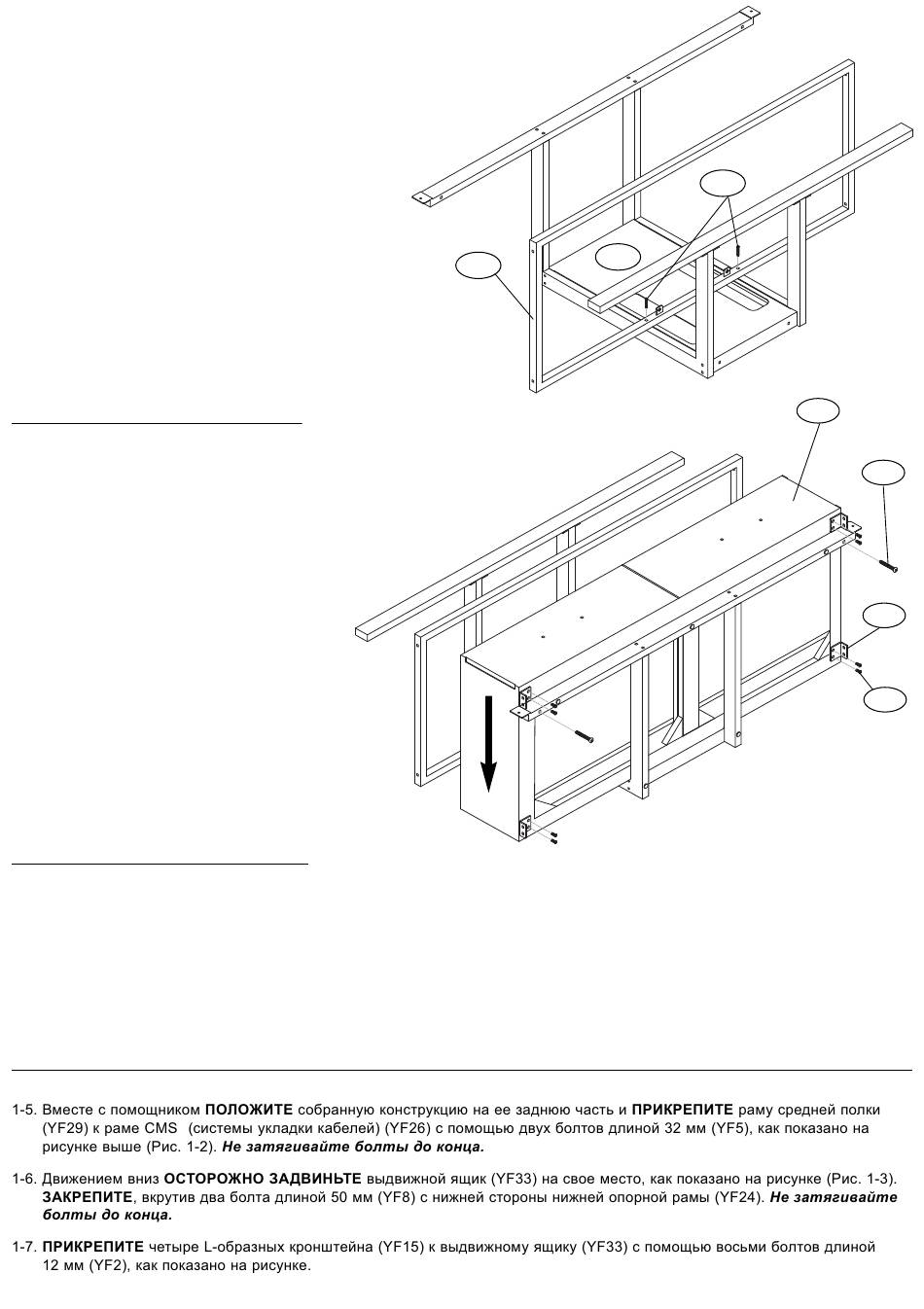

Fig. 1-2
yF26
yF29
yF5
yF33
yF8
yF15
yF2
Fig. 1-3
