SICUREZZA
PERICOLO
PERICOLO DI INCIDENTI A CAUSA DI MONTAGGIO ERRATO O UTILIZZO NON CONFORME!
Un utilizzo non conforme, un sovraccarico o la mancata esecuzione degli interventi di manutenzione possono causare incidenti e cadute
con lesioni gravissime.
• Utilizzare l'attacco manubrio esclusivamente secondo la sua destinazione d'uso.
• Il montaggio dell'attacco manubrio deve essere eseguito solo da persone esperte e con conoscenze specifiche adeguate. In caso di
dubbio è necessario rivolgersi a un meccanico bici.
• Rispetta le coppie di serraggio dei collegamenti a vite e verifica inoltre se le istruzioni per l'uso del produttore del manubrio e della
forcella indicano dati differenti. Se si usano manubri in carbonio o forcelle con tubo sterzo in carbonio è possibile che le coppie di
serraggio indicate dal produttore siano decisamente inferiori.
• In seguito a una caduta grave, è possibile che l'attacco manubrio sia eccessivamente sollecitato e presenti una conseguente
limitazione della robustezza meccanica. Successivamente ciò può comportare un guasto all'attacco manubrio e causare incidenti
gravi con un elevato potenziale di lesione o conseguenze mortali. Si consiglia di sostituire l'attacco manubrio in seguito a cadute
gravi.
• In presenza di crepitio, alterazioni esterne quali fessure, deformazioni o alterazioni del colore, è necessario sostituire l'attacco
manubrio oppure farlo esaminare da un meccanico bici.
DESTINAZIONE D'USO
L'attacco manubrio One Piece è previsto per l'uso su mountain bike o e-mountain bike secondo la categoria 5 / ASTM F2043.
Le biciclette e i componenti della categoria 5 sono pensati per l'uso su terreni dissestati, molto rocciosi ed estremamente ripidi, che
possono essere affrontati solo da conducenti tecnicamente esperti e molto ben allenati. Le biciclette che rientrano in questa categoria sono
adatte per salti alti a velocità molto elevate nonché per l'utilizzo in bike park o su piste per downhill contrassegnati come tali. Dopo ogni
utilizzo le biciclette di questa categoria devono essere necessariamente sottoposte a controlli accurati al fine di individuare eventuali danni.
Eventuali danni pregressi possono comportare guasti in caso di sollecitazioni successive anche decisamente inferiori. È inoltre necessario
sostituire regolarmente i componenti aventi funzioni di sicurezza. Si consiglia di indossare assolutamente protezioni apposite. Le bike
biammortizzate con escursione lunga, ma anche le bici da dirt contraddistinguono questa categoria.
Trovi un elenco di tutte le categorie sul sito 77designz.com.
L'attacco manubrio One Piece è concepito per un peso del sistema massimo di 120 kg. Il peso del sistema si compone di conducente,
bicicletta, equipaggiamento (casco, zaino, scarpe, indumenti) e bagagli.
COMPATIBILITÀ
L'attacco manubrio One Piece è compatibile con manubri con morsetto di diametro pari a 35 mm e con un rise fino a 20 mm. È possibile che
manubri con un rise più alto siano adatti; a seconda della forma del manubrio non è possibile garantire compatibilità e un montaggio senza
danneggiamenti.
L'attacco One Piece è completamente compatibile con il manubrio 77.
ULTERIORI INFORMAZIONI
Trovi ulteriori informazioni quali dati tecnici, maggiori informazioni sul prodotto e informazioni dettagliate in
merito a montaggio e compatibilità sul sito Internet di 77designz.
Clicca sul codice QR o inquadra il codice con lo smartphone.
MONTAGGIO DELL'ATTACCO MANUBRIO
Passaggi preliminari:
1. Se necessario, smonta gli elementi di comando e la manopola da un lato del manubrio.
2. Pulisci il manubrio, l'attacco e il tubo sterzo della forcella. Tutte le superfici di serraggio devono essere pulite e prive di grasso. Applica
un poco di pasta di montaggio per carbonio sul tubo sterzo in carbonio.

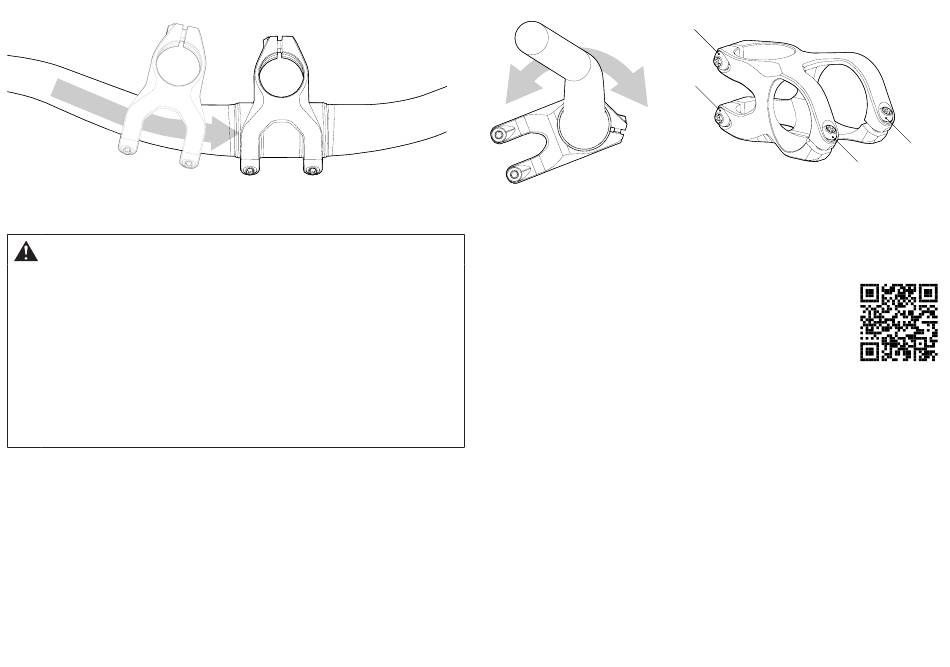

Collocazione dell'attacco manubrio sul manubrio:
1. Allenta le viti del serraggio del manubrio e del tubo sterzo sull'attacco.
2. Fai scorrere l'attacco sul manubrio con cautela. Presta attenzione a non graffiare il manubrio.
Montaggio dell'attacco manubrio sul gambo:
1. Infila l'attacco manubrio sul tubo sterzo e orienta l'attacco in modo che sia diritto secondo il senso di marcia.
→ L'area di serraggio del tubo sterzo deve avere una lunghezza minima di 39 mm.
2. Installa tutti i componenti della serie sterzo e impostane il gioco secondo i dati del produttore della serie sterzo.
3. Serra le viti del bloccaggio del tubo sterzo usando una chiave dinamometrica fino a raggiungere una coppia di serraggio di 6 o al
massimo 8 Nm.
4. Orienta il manubrio centralmente e imposta l'inclinazione del manubrio.
5. Chiudi le viti del serraggio del manubrio usando una chiave dinamometrica fino a raggiungere una coppia di serraggio di 4 o al
massimo 5 Nm.
CURA E MANUTENZIONE
Al fine di garantire una lunga durata e un funzionamento senza limitazioni, si consiglia di seguire queste misure:
• Controllare regolarmente la coppia di serraggio dei collegamenti a vite e riserrare secondo necessità in base alla coppia specificata.
• Pulire regolarmente l'attacco manubrio con acqua pulita o un detergente delicato. Rispettare le raccomandazioni di applicazione del
detergente utilizzato.
• Controllare regolarmente l'eventuale presenza di segni di danneggiamento sull'attacco manubrio e sostituirlo secondo necessità. In caso
di dubbio è necessario contattare un tecnico meccatronico specializzato in bicicli.
6 - 8 Nm
6 - 8 Nm
4 - 5 Nm
4 - 5 Nm
