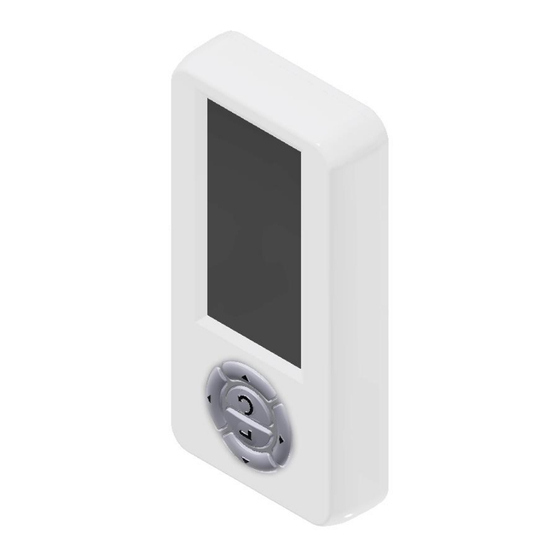

Sesamo - Digidor SOMMAIRE SOMMAIRE ....................................2 INFORMATIONS GÉNÉRALES – INSTALLATION ET CABLAGE ....................3 MODE D’EMPLOI ..................................5 PREMIÈRE MISE EN SERVICE ..............................6 ÉCRAN DE DÉMARRAGE ................................7 MENU DE SÉLECTION MODALITÉS – PARAMÈTRES – DIAGNOSTIC ..................8 PARAMÈTRES ..................................
être utilisé aussi bien par l’utilisateur pour la gestion des fonctionnalités de la porte que par l’installateur pour la configuration, la maintenance et la mise en sécurité de la porte automatique. DIGIDOR doit être installé sur le côté intérieur des bâtiments.
Page 4
Cod. PF37.32 Sesamo - Digidor Utiliser les outils indiqués et ne pas appuyer excessivement afin d’éviter de endommager l’appareil (SOMMA)
Sesamo - Digidor MODE D’EMPLOI ICÔNE TOUCHE FONCTION ENTER Je confirme la sélection Je sors du menu / J’annule FLÈCHE Je fais défiler vers le haut HAUT FLÈCHE Je fais défiler vers le bas FLÈCHE Je fais défiler vers la droite DROITE FLÈCHE...
Sesamo - Digidor PREMIÈRE MISE EN SERVICE Je fais défiler vers le haut Je configure la langue Je fais défiler vers le bas Fonctions touches: MODE D’EMPLOI (SOMMA)
Sesamo - Digidor ÉCRAN DE DÉMARRAGE Icône de service voir: TABLEAU DES SYMBOLES de connexion voir: Icône TABLEAU DES SYMBOLES Heure voir : DATE ET HEURE Modalité configurée voir: MENU DE SÉLECTION MODALITÉS – PARAMÈTRES – DIAGNOSTIC Icône de connexion périphériques voir:...
Sesamo - Digidor MENU DE SÉLECTION MODALITÉS – PARAMÈTRES – DIAGNOSTIC Icône sélectionnée Si présente, l’affichage indique que la modalité est configurée: MODALITÉS RÉDUITES Je fais défiler vers le haut Je retourne à ÉCRAN DE DÉMARRAGE Je configure: ▪ modalité...
Page 9
Ouverture partielle Menu PARAMÈTRES Automatique Ouverture partielle Déverouillage Menu DIAGNOSTIC ouvert Manuel LE SÉLECTEUR DIGIDOR SE CONFIGURE EN Ouverture partielle AUTONOMIE EN FONCTION DE Manuel L’AUTOMATISATION À LAQUELLE IL EST RELIÉ (BATTANTE/COULISSANTE). NE NÉCESSITE AUCUNE CONFIGURATION Menu PARAMÈTRES PARTICULIÈRE OU TYPOLOGIE DE FIRMWARE...
Sesamo - Digidor PARAMÈTRES Pour entrer dans le menu paramètres, il est nécessaire d’insérer un mot de passe (voir GESTION MOTS DE PASSE Il existe deux menus: POUR LA PROTECTION DE L’INSTALLATION, IL EST • Menu installateur – mot de passe d’usine: 1234 CONSEILLÉ...
Page 11
Sesamo - Digidor Liste des icônes du menu complet SEULEMENT pour installateur ICÔNE DESCRIPTION RÉGLAGE DES PARAMÈTRES GESTION MOTS DE PASSE DATE ET HEURE RÉGLAGE PLAGES HORAIRES MODALITÉS RÉDUITES MISE EN SERVICE MAINTENANCE CONFIGURATION LANGUE Le MENU RÉDUIT SEULEMENT POUR UTILISATEUR FINAL sera identique mais sans: •...
Sesamo - Digidor DIAGNOSTIC Icône sélectionnée Je fais défiler vers le haut Je retourne à ÉCRAN DE DÉMARRAGE L’entre dans les menus: • ANALYSE Je fais défiler vers le bas • INFORMATIONS • Fonctions touches: MODE D’EMPLOI • RESET Fonctions touches: MODE D’EMPLOI...
Sesamo - Digidor ANALYSE Icône sélectionnée Je fais défiler vers le haut Je retourne au menu DIAGNOSTIC L’entre dans les menus: • ÉTAT DES DÉTECTEURS – I/O Je fais défiler vers le bas • DIAGNOSTIC DE SYSTÈME • DIAGNOSTIC ALIMENTATION Fonctions touches: MODE D’EMPLOI...
Sesamo - Digidor ÉTAT DES DÉTECTEURS – I/O Trois écrans de diagnostic concernant l’état des détecteurs – I/O Contact Contact Contact Affichage 1 de 3 Affichage 2 de 3 Affichage 3 de 3 sélectionné sélectionné sélectionné Sélection contact Je retourne au menu ANALYSE Je fais défiler les écrans...
Page 15
Sesamo - Digidor Tableau de messages affichage 1 DE 3 – DÉTECTEURS DE COMMANDE: ACTION ÉTAT MESSAGE ENTER / ESC pour retourner à l’affichage ENTER / ESC pour retourner à l’affichage (SOMMA)
Page 16
Sesamo - Digidor Tableau de messages affichage 2 DE 3 – DÉTECTEURS DE SÉCURITÉ : ACTION ÉTAT MESSAGE ENTER / ESC pour retourner à l’affichage ENTER / ESC pour retourner à l’affichage ENTER / ESC pour retourner à l’affichage (SOMMA)
Page 17
Sesamo - Digidor Tableau de messages affichage 3 DE 3 – ENTRÉES SORTIES AUX: ACTION ÉTAT MESSAGE ENTER / ESC pour retourner à l’affichage ENTER / ESC pour retourner à l’affichage (SOMMA)
Sesamo - Digidor DIAGNOSTIC DE SYSTÈME Deux affichages de diagnostic : Affichage 1 de 2 Affichage 1 de 2 Info 1 Info 4 Info 2 Info 5 Info 6 Info 3 Je retourne au menu ANALYSE Je fais défiler les écrans Je fais défiler les écrans...
Sesamo - Digidor DIAGNOSTIC ALIMENTATION Deux affichages de diagnostic : Affichage 1 de 2 Affichage 2 de 2 Info 3 Info 1 Info 4 Info 2 Je retourne au menu ANALYSE Je fais défiler les écrans Je fais défiler les écrans Fonctions touches: MODE D’EMPLOI...
Sesamo - Digidor INFORMATIONS Quatre affichages informatifs du système : Affichage 1 de 4 Affichage 2 de 4 Affichage 3 de 4 Affichage 4 de 4 Je retourne au menu ANALYSE Je fais défiler les écrans Je fais défiler les écrans Fonctions touches: MODE D’EMPLOI...
Sesamo - Digidor RESET Je retourne au menu ANALYSE Je confirme reset NOTE : en appuyant sur la touche “ESC” pendant le reset, vous retournez à “Ecran de démarrage”, mais si l’opération n’est pas encore terminée, la modalité configurée N’apparaîtra PAS encore sur l’écran, elle réapparaîtra dès que l’opération sera terminée.
2. Aprés entrer dans le menù DIAGNOSTIC et suivre les suivants passages: Presser Enter Log activés: Presser Enter quand activés, le Digidor téléchargera les files de diagnostique (sur PC) dans la Fonctions touches: MODE D’EMPLOI clée USB branchée. (SOMMA)
Page 23
Sesamo - Digidor Pour disactiver le LOG e télécharger les dates sur le PC suivre les suivantes points: 1. Aprés entrer dans le menù DIAGNOSTIC et suivre les suivants passages: Presser Enter Presser Enter Log desactivé: le mot LOG n’est plus là et donc il est possible de enlever la clée USB branchée et la inserter...
Sesamo - Digidor RÉGLAGE DES PARAMÈTRES À l’intérieur du menu “Réglage paramètres”, il est possible de trouver la liste complète de tous les paramètres de fonctionnement de la porte et de pouvoir les régler en fonction des normes et de ses propres exigences.
Page 25
Sesamo - Digidor Réglage B Nom paramètre Numérotation paramètre - correspondant au “tableau paramètres” consultable dans le manuel de l’automatisation Fonctions disponibles Je fais défiler les Je retourne au menu PARAMÈTRES fonctions disponibles Je passe au paramètre Je passe au paramètre suivant précédent...
Page 26
Sesamo - Digidor Réglage C Nom paramètre Numérotation paramètre - correspondant au “tableau paramètres” consultable dans le manuel de Configuration contact l’automatisation N/A – N/C 1 - NC Je retourne au menu PARAMÈTRES Je passe au paramètre Je passe au paramètre suivant précédent...
Sesamo - Digidor GESTION MOTS DE PASSE Il existe deux mots de passe : 1. Mot de passe installateur mot de passe d’usine: 1234 2. Mot de passe utilisateur mot de passe utilisateur: 1111 POUR LA Icône sélectionnée PROTECTION DE L’INSTALLATION,...
Sesamo - Digidor MODIFICATION MOTS DE PASSE 1 - INSTALLATEUR Visualisation mot de passe configuré Je fais défiler de manière Je retourne au menu PARAMÈTRES croissante Je fais défiler le Je fais défiler le curseur à droite curseur à gauche Je confirme chaque chiffre et je passe au suivant.
Page 29
Sesamo - Digidor 2 - UTILISATEUR Visualisation mot de passe configuré Je fais défiler de manière croissante Je retourne au menu PARAMÈTRES Je fais défiler le Je fais défiler le curseur à droite curseur à gauche Je confirme chaque chiffre et je passe au suivant.
Sesamo - Digidor MOT DE PASSE VERROUILLAGE CLAVIER Visualizzazione valore di fabbrica impostato: 0000 Significa tastiera non bloccata Scorro in modo Torno al menu PARAMÈTRES crescente Scorro cursore a Scorro cursore a destra sinistra Confermo ogni singolo numero e passo al successivo una...
Sesamo - Digidor DATE ET HEURE Date configurée Heure configurée Je fais défiler de manière croissante Je retourne au menu PARAMÈTRES Je fais défiler le Je fais défiler le curseur à droite / à curseur à gauche / à la fin de la chaîne, la fin de la chaîne,...
Sesamo - Digidor RÉGLAGE PLAGES HORAIRES Étape 1: Étape 2: Je sélectionne le jour de semaine Sélectionnez les plages horaires à régler – N. .4 pour chaque jour de la semaine Je fais défiler vers le haut Je retourne à l’écran précédent Je sélectionne –...
Page 33
Sesamo - Digidor À ce stade, la plage horaire sera paramétrée MAIS NON ACTIVÉE!!!!! En appuyant sur la touche “ESC” un écran apparaîtra et me demandera de confirmer. Si je confirme, la fonction sera donc activée, dans le cas contraire, elle sera paramétrée et je pourrai l’activer dans un second temps.
Sesamo - Digidor MODALITÉS RÉDUITES Apparaîtra dans l’écran de la sélection des modalités pour indiquer une Modalité supprimée réduction Voirr: MENU DE SÉLECTION MODALITÉS – PARAMÈTRES – DIAGNOSTIC Je fais défiler vers le haut Je retourne au menu PARAMÈTRES Sans paramétrer la réduction J’active / Je...
Sesamo - Digidor MISE EN SERVICE Je fais défiler la sélection vers le haut Je retourne au menu PARAMÈTRES Je fais défiler Je fais défiler les écrans précédents les écrans suivants Je confirme et je passe à l’écran suivant LE MODE DE NAVIGATION ET Je fais défiler la sélection vers le bas...
Page 36
Sesamo - Digidor NOTE : Les paramètres d’usine sélectionnés sont conformes à la norme EN16005 La mise en service consiste à effectuer une série d’opérations guidées et spécifiées ci-dessous : 1° Détection 2° Configurer sécurité pendant 3° Configuer le test pour la automatisation, la fermeture du détecteur...
Page 37
Sesamo - Digidor 9° Configurer le test 7° Configurer le test 8° Configurer sécurité pour sécurité pendant sécurité pendant l’ouverture du détecteur pendant l’ouverture du l’ouverture du gauche S4. détecteur gauche S4. détecteur droit S3. Confirmer avec ENTER Confirmer avec ENTER...
Page 38
Sesamo - Digidor 13° Si présente, 15° Si installé, 14° Si présente, paramétrer paramétrer la typologie paramétrer le kit le fonctionnement du kit d’électrobloc élastique batterie (OPTIONNEL). (OPTIONNEL). Confirmer avec ENTER Confirmer avec ENTER Confirmer avec ENTER 16° Appuyer sur ENTER pour lancer L.P.
Sesamo - Digidor MAINTENANCE Icône sélectionnée Je fais défiler vers le haut Je retourne au menu PARAMÈTRES J’entre dans les menus: ▪ MISE À JOUR LOGICIEL Je fais défiler vers le bas ▪ REMISE À ZÉRO Fonctions touches: MODE D’EMPLOI...
Sesamo - Digidor MISE À JOUR LOGICIEL En utilisant le câble adaptateur Micro USB / USB (PF37.30) au moyen d’une simple clé USB, il est possible de mettre à jour le logiciel du sélecteur et des centrales électroniques. Type de mise à jour (sélecteur / carte)
Page 41
Sesamo - Digidor Insérez un câble adaptateur Micro USB / USB (PF37.30) et une clé USB commune avec les firmware à mettre à jour: Mettre à jour le firmware du selecteur: Note: Si dans la clé USB il y plusieurs firmware, pour trouver ce qui intéresse presser:...
Page 42
Sesamo - Digidor Mettre à jour T.E. fiche: Note: Si dans la clé USB il y plusieurs firmware, pour trouver ce qui intéresse presser: (SOMMA)
Page 43
Sesamo - Digidor Mettre à jour firmware fiche: Note: Si dans la clé USB il y plusieurs firmware, pour trouver ce qui intéresse presser: (SOMMA)
Sesamo - Digidor REMISE À ZÉRO Je retourne au menu MAINTENANCE Je lance SD NOTE: la REMISE À ZÉRO réinitialise la carte électronique aux paramètres d’usine en effaçant définitivement tous les paramètres et les apprentissages mémorisés. Fonctions touches: MODE D’EMPLOI...
Sesamo - Digidor CONFIGURATION LANGUE Indique la langue configurée Je fais défiler vers le haut Je retourne au menu PARAMÈTRES Je confirme la langue Je fais défiler vers le bas Fonctions touches: MODE D’EMPLOI (SOMMA)
Sesamo - Digidor Memoriser TAG Commande d’overture Clavier bloqué Fermeture nuit LeTAG peut memoriser les trois functions, une sur trois ou deux sur trois, pour desélectioner/sélectioner voir images Sélectionné Deselectionné Fonctions touches: MODE D’EMPLOI (SOMMA)
Page 47
Sesamo - Digidor Area approche TAG TAG memorisé Fonctions touches: MODE D’EMPLOI (SOMMA)
Page 48
Sesamo - Digidor Eliminer TAG TAG à eliminer Liste TAG memorisés Les TAG une fois eliminés peuvent etre memoriser à nouveau. Fonctions touches: MODE D’EMPLOI (SOMMA)
Page 49
Sesamo - Digidor Utiliser les TAG memorisés Tag memorisé avec toutes les functiones – Sélectioner function: Approcher le TAG Sélectioner la function Fonctions touches: MODE D’EMPLOI (SOMMA)
Page 50
Sesamo - Digidor Tag memorisé avec toutes les functiones – Désactiver function: Approcher le TAG Sélectionner function à supprimer Fonctions touches: MODE D’EMPLOI (SOMMA)
Page 51
Sesamo - Digidor Tag memorisé avec deux functiones – Sélectioner function: Approcher le TAG Sélectioner la function Fonctions touches: MODE D’EMPLOI (SOMMA)
Page 52
Sesamo - Digidor Tag memorisé avec deux functiones – Désactiver function: Approcher le TAG Sélectionner function à supprimer Fonctions touches: MODE D’EMPLOI (SOMMA)
Page 53
Sesamo - Digidor Tag memorisé avec un functiones – Sélectioner function: Approcher le TAG Tag memorisé avec un functiones – Sélectioner function: Avvicino TAG all’area Fonctions touches: MODE D’EMPLOI (SOMMA)
Sesamo - Digidor TABLEAU DES SYMBOLES Ligne supérieure Écran principal ICÔNE DESCRIPTION ICÔNE DESCRIPTION Indique que le sélecteur est correctement connecté à la centrale Indique que la centrale et le Indique que le sélecteur sont sélecteur ne déconnectés communique pas...
Page 55
Sesamo - Digidor ATTENTION: Ce produit rentre dans le champ d’application de la Directive 2012/19/UE concernant la gestion des rebuts d’appareillages électriques et électroniques (RAEE). L'appareil ne doit pas être éliminé avec les déchets domestiques car composé de divers matériaux qui peuvent être recyclés auprès de structures adéquates. S’informer auprès de l’autorité...
